LRS ルート ログ データ プロダクトのテンプレートの作成

Location Referencing ライセンスで利用可能。

LRS ルート ログ データ プロダクトは LRS データ プロダクトの生成 ツールを使用して作成できます。 このツールには、LRS データ テンプレートが必要です。

ArcGIS Pipeline Referencing エクステンションには、データ プロダクト デザイナー ウィザードが含まれており、LRS データ テンプレートを作成できます。

下の表に示すサンプル ルート ログは、次の図に示すドリッピング・スプリングスからスミスビル 300 までのエンジニアリング ルート用に作成されています。 ルート上のメジャーは、矢印の方向に沿って増加します。 ルート ログは、矢印の方向に沿って移動する人が、指定したレイヤーを見つけるたびにそのパイプ特性とメジャー値の情報を記録していくかのように、ルート上にレコードを配置します。

ルート ログ データ プロダクトは、ドリッピング・スプリングスからスミスビル 300 のエンジニアリング ルートのポイント イベント、ライン イベント、交点、対象フィーチャ、ポリゴン境界の位置と情報を返します。 次のリストは、ルートに沿って見つかった特性を示しています。

• ログ フィールド: 偏差タイプ、コーティング材、作動圧、交差ユーティリティー交点

• ロケーション フィールド: 運用エリアおよび都市の境界

• 対象フィールド: ステーショニング マーカー

次の表は、LRS データ プロダクトの生成 ツールに LRS データ テンプレートを入力した後のルートに対して返されたルート ログを示しています。

ルート名	説明	メジャー	対象	オフセット	運用エリア	都市	偏差タイプ	交点	コーティング材	作動圧
ドリッピング・スプリングスからスミスビル 300	開始パイプ: ドリッピング・スプリングスからスミスビル 300	0	00+00.00	0	南西	Roxton			銅	500
ドリッピング・スプリングスからスミスビル 300	ドリッピング・スプリングスからスミスビル 300 の交差、Pipe013S	0	00+00.00	0	南西	Roxton		ドリッピング・スプリングスからスミスビル 300、Pipe013S	銅	500
ドリッピング・スプリングスからスミスビル 300	開始銅コーティング	0	00+00.00	0	南西	Roxton			銅	500
ドリッピング・スプリングスからスミスビル 300	開始作動圧 500 PSI	0	00+00.00	0	南西	Roxton			銅	500
ドリッピング・スプリングスからスミスビル 300	デント	1200	00+00.00	1200	南西	Roxton	デント		銅	500
ドリッピング・スプリングスからスミスビル 300	ドリッピング・スプリングスからスミスビル 300 の交差、Pipe336N	1200	00+00.00	1200	南西	Roxton		ドリッピング・スプリングスからスミスビル 300、Pipe336N	銅	500
ドリッピング・スプリングスからスミスビル 300	市境を出る: Roxton	1500	10+50.00	0	南西	Roxton			銅	500
ドリッピング・スプリングスからスミスビル 300	市境に入る: Dean	1500	10+50.00	0	南西	Dean			銅	500
ドリッピング・スプリングスからスミスビル 300	終了作動圧 500 PSI	2000	10+50.00	500	南西	Dean			銅	500
ドリッピング・スプリングスからスミスビル 300	開始作動圧 350 PSI	2000	10+50.00	500	南西	Dean			銅	350
ドリッピング・スプリングスからスミスビル 300	Gouge	2300	10+50.00	800	南西	Dean	Gouge		銅	350
ドリッピング・スプリングスからスミスビル 300	内部腐食	2500	10+50.00	1000	南西	Dean	内部腐食		銅	350
ドリッピング・スプリングスからスミスビル 300	終了銅コーティング	3000	10+50.00	1500	南西	Dean			銅	350
ドリッピング・スプリングスからスミスビル 300	開始鉄コーティング	3000	10+50.00	1500	南西	Dean			鋼材	350
ドリッピング・スプリングスからスミスビル 300	ドリッピング・スプリングスからスミスビル 300 の交差、Pipe912N	3650	30+20.00	300	南西	Dean		ドリッピング・スプリングスからスミスビル 300、Pipe912N	鋼材	350
ドリッピング・スプリングスからスミスビル 300	終了作動圧 350 PSI	4500	45+00.00	0	南西	Dean			鋼材	350
ドリッピング・スプリングスからスミスビル 300	終了鉄コーティング	4500	45+00.00	0	南西	Dean			鋼材	350
ドリッピング・スプリングスからスミスビル 300	終了パイプ: ドリッピング・スプリングスからスミスビル 300	4500	45+00.00	0	南西	Dean			鋼材	350

他の構成可能なルート ログ データ プロダクトには、次のタイプがあります。

• 異なる運用エリアでのパイプに沿った運用条件の変更

• ILI (インライン検査) 調査の読み取り、ドキュメント ポイント、対象位置としてマーカーを含む、パイプに沿った ILI 範囲

• パイプとフィーチャ (水文解析ユニット、輸送ライン、ユーティリティー ライン、他のパイプライン、運用エリアの境界など) の交差のメジャー

次のセクションでは、データ プロダクト デザイナー ウィザードを使用し、LRS データ プロダクトの生成 ツール用のテンプレートを作成して、上の表と同様のルート ログ データ プロダクトを生成する方法について説明します。

LRS データ プロダクト タイプの選択

データ プロダクト デザイナー ウィザードの最初のステップは、データ プロダクト タイプを指定することです。

ルート ログ データ プロダクト タイプを指定するには、次の手順を実行します:

1. ArcGIS Pro を起動して、マップに LRS データを含むプロジェクトを開きます。

2. Location Referencing タブの LRS データ プロダクト グループで、データ プロダクト デザイナー をクリックします。

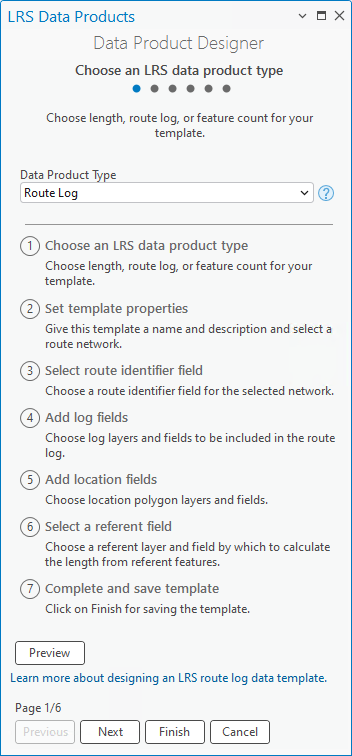

   データ プロダクト デザイナー ウィザードの LRS データ プロダクト タイプの選択 ページが表示されます。

3. データ プロダクト タイプ ドロップダウン矢印をクリックし、ルート ログ を選択します。



4. 次へ をクリックします。

   テンプレート プロパティの設定 ページが表示されます。

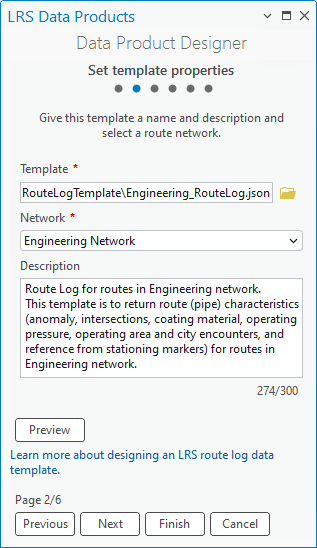

テンプレート プロパティの設定

テンプレート タイプを指定した後、テンプレート プロパティを設定するには、次の手順を実行します:

1. テンプレート名を指定します。

   デフォルトでは、テンプレートはプロジェクト フォルダーに保存されます。 必要に応じて、別の場所を参照し、テンプレートの名前を指定して、OK をクリックします。

2. ネットワーク ドロップダウン矢印をクリックして、ネットワークを選択します。

   テンプレートを使用して LRS データ プロダクトの生成 ツールを実行すると、このネットワークのルート特性が提供されます。

3. 必要に応じて、説明を入力します。

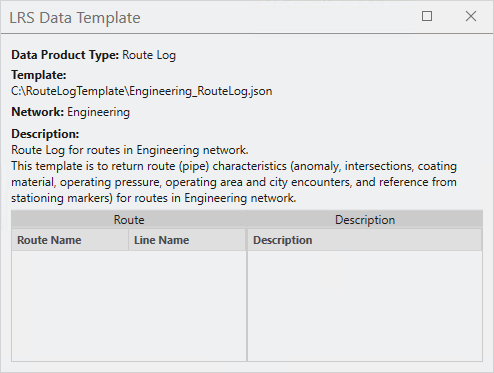

4. 必要に応じて、プレビュー をクリックしてキャンバスの情報を確認します。



   注意:

   選択したネットワークがライン ネットワークの場合、ルート ログのルート識別子フィールドの横にライン名列が表示されます。

5. 次へ をクリックします。

   ルート識別子フィールドの選択 ページが表示されます。

ルート識別子フィールドの選択

ルート ログのテンプレートを作成する次のステップは、ルート識別子フィールドを追加し、情報テキストを入力することです。 ルート識別子には、ルート名またはルート ID を指定できます。

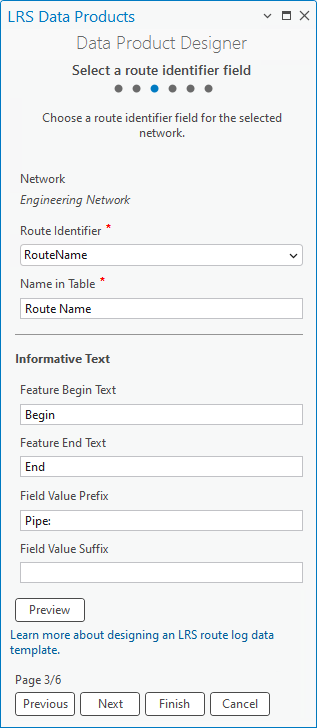

この例では、エンジニアリング ネットワークのルート識別子フィールドとして RouteName、表示名として テーブルに格納されている名前 テキスト ボックスのルート名を指定しています。 表示名はプレビュー キャンバスでも更新されます。 このルート ログの例では、ルートの開始ポイントと終了ポイントはそれぞれ開始パイプ: ドリッピング・スプリングスからスミスビル 300、および終了パイプ: ドリッピング・スプリングスからスミスビル 300 です。

ルート識別子フィールドを指定するには、次の手順を実行します。

1. ルート識別子 ドロップダウン矢印をクリックし、フィールドを選択します。

   デフォルトのオプションは、指定したネットワークがライン ネットワークでない場合は ルート ID、指定したネットワークがライン ネットワークの場合は ルート名 です。

   指定したネットワークにルート ID とルート名の両方が構成されている場合は、ドロップダウン矢印を使用して 2 つのオプションのいずれかを選択できます。

2. 必要に応じて、テーブルに格納されている名前 テキスト ボックスの表示名を更新します。

   デフォルトの表示名は ルート識別子 の値です。

3. 必要に応じて、フィーチャの開始テキスト および フィーチャの終了テキスト テキスト ボックス内のテキストを更新し、ルートの開始と終了を示すことができます。

   デフォルト値はそれぞれ 開始 および 終了 です。

4. 必要に応じて、フィールド値の接頭辞 および フィールド値の接尾辞 テキスト ボックスにテキストを入力し、それぞれルート識別子の値の前後に情報を補足します。

   この例では、パイプ: はルート識別子の値の接頭辞です。 この例には、フィールド値の接尾辞は含まれていません。





   ルート識別子フィールドを選択すると、このテンプレートを使用して生成されるルート ログ データ プロダクトにルート情報フィールドが含まれるようになります。



5. 次へ をクリックします。

   ログ フィールドの追加 ページが表示されます。

ログ フィールドの追加

ルート ログ データ プロダクトでは、ログ フィールドはイベントおよび交点情報を含む列を形成します。 ログ レイヤーからログ フィールドを追加し、情報テキストを補足することができます。 情報テキストは、ログ レイヤーの詳細を提供します。

注意:

中心線フィーチャクラスは、アドレス データ管理ソリューションまたはユーティリティー ネットワークで構成されている場合、ログ レイヤーとして使用することもできます。

このセクションの例では、4 つのログ レイヤーを使用します。

• 偏差ポイント イベント

• 交差ユーティリティー交点

• コーティング ライン イベント

• 作動圧ライン イベント

このテンプレートを使用して生成された LRS ルート ログ データ プロダクトは、これらのレイヤーのいずれかがルート上に表示されて終了するとレコードを返します。

注意:

ログ フィールドの追加はオプションです。 テンプレートにログ フィールドを追加しない場合は、次へ をクリックしてロケーション フィールドの追加を続行します。

ログ フィールドを追加するには、次の手順を実行します。

1. 追加 をクリックして、ログ フィールド テーブルに空の行を作成します。

2. レイヤー ドロップダウン矢印をクリックし、ログ レイヤーを選択します。

   レイヤーは、テンプレート プロパティの設定時に指定されたネットワークに登録されたポイント イベント、ライン イベント、または交点にすることができます。 同じジオデータベースまたはフィーチャ サービスに格納され、指定されたネットワークと同じ座標系である必要があります。 指定したレイヤーにより、フィールド メニューで利用可能なフィールドが決まります。

   この例で設定されている最初のログ レイヤーは、偏差ポイント イベントです。

3. フィールド ドロップダウン矢印をクリックし、指定されたレイヤーからフィールドを選択します。

   この例では、偏差タイプはログ フィールドの 1 つとして設定されます。

4. 必要に応じて、テーブルに格納されている名前 テキスト ボックスの表示名を更新します。

   デフォルトの表示名は、フィールド 値です。

   このテキストにより、ログ フィールド テーブルの行が更新されます。

5. 必要に応じて、フィーチャの開始テキスト および フィーチャの終了テキスト テキスト ボックス内のテキストを指定します。

   このテキストは、ログ フィールドの開始前と終了前に表示されます。

   デフォルト値はそれぞれ 開始 および 終了 です。

   注意:

   ポイント イベント レイヤーまたは交点レイヤーを使用している場合、フィーチャの開始テキスト および フィーチャの終了テキスト テキスト ボックスは使用できません。

6. 必要に応じて、フィールド値の接頭辞 および フィールド値の接尾辞 テキスト ボックスにテキストを入力します。

   このテキストはログ値に関する追加情報を提供し、ログ値の前後にそれぞれ挿入されます。

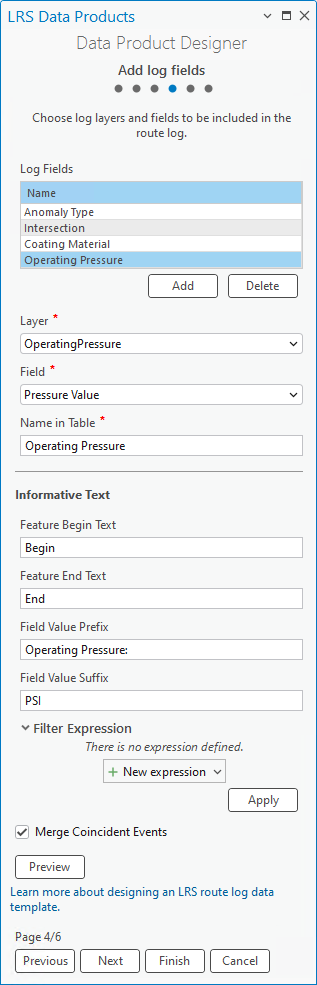

   以下の例で、作動圧は フィールド値の接頭辞 の値で、PSI は作動圧ライン イベントに追加された フィールド値の接尾辞 の値です。



7. 必要に応じて、フィルター式 の下にある 新しい式 をクリックし、特定のログ値のフィルター式を定義します。

   フィルター式を満たすフィーチャのみがルート ログに返されます。 たとえば、COATING_MATERIAL <> 'Plastic' はプラスチック以外のコーティング材イベントを返します。

8. 必要に応じて、ライン イベント ログ レイヤーの 一致イベントのマージ チェックボックスをオンにします。

   このチェックボックスをオンにすると、ログ フィールドの値が同じ一致イベントが、ルート ログで 1 つのイベントとして返されます。

9. ログ フィールドを複数追加するには、前のステップを各フィールドに対して繰り返します。

   この例では、偏差タイプ、交点、コーティング材、作動圧がログ フィールドとして構成されています。

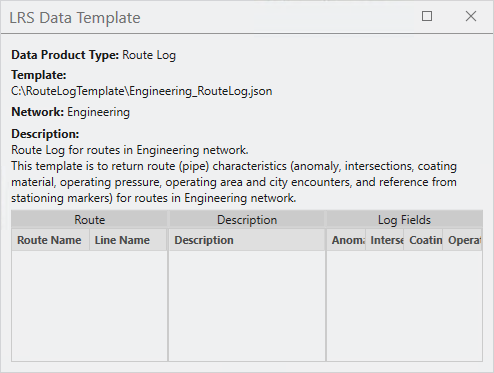

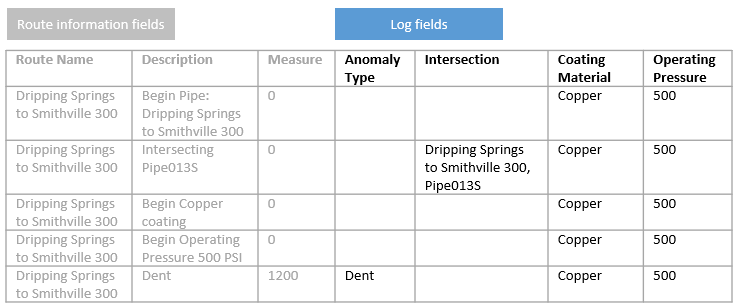

   ログ フィールドを追加することで、このテンプレートで生成されたルート ログ データ プロダクトには、イベントおよび交点の情報を含む列が含まれるようになります。



10. 次へ をクリックします。

    ロケーション フィールドの追加 ページが表示されます。

ロケーション フィールドの追加

ログ レイヤーを追加した後、ロケーション レイヤーとロケーション フィールドを追加できます。 ロケーション フィールドは、ルートが横切るポリゴン境界に関する情報を含む列を形成します。 ロケーション レイヤーの情報テキストを指定することもできます。

このセクションの例では、ロケーション レイヤーとして運用エリアと都市を使用しています。 このテンプレートを使用して生成されたルート ログ データ プロダクトは、ルートが運用エリアまたは都市を出入りするときにレコードを返します。

注意:

ロケーション フィールドの追加はオプションです。 テンプレートにロケーション フィールドを追加しない場合は、次へ をクリックして対象フィールドの選択を続行します。

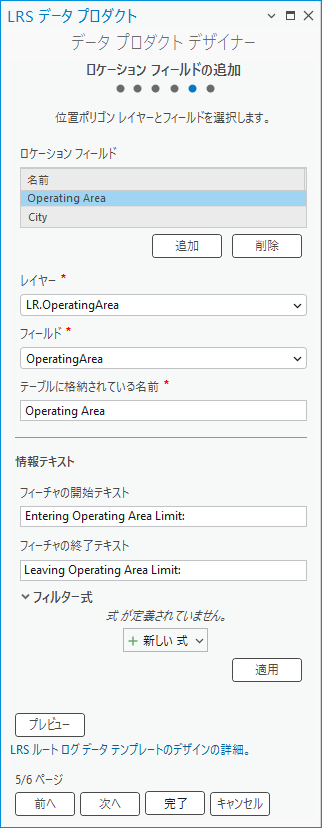

ロケーション フィールドを追加するには、次の手順を実行します。

1. 追加 をクリックして、ロケーション フィールド テーブルに空の行を作成します。

2. レイヤー ドロップダウン矢印をクリックし、ロケーション レイヤーを選択します。

   テンプレート プロパティを設定する際には、レイヤーは同じジオデータベースまたはフィーチャ サービスに格納されたポリゴン フィーチャクラスで、指定したネットワークと同じ座標系である必要があります。

   この例で構成されている最初のロケーション レイヤーは OperatingArea です。

3. フィールド ドロップダウン矢印をクリックし、指定されたロケーション レイヤーからフィールドを選択します。

   この例では、運用エリアがロケーション フィールドとして構成されています。

4. 必要に応じて、テーブルに格納されている名前 テキスト ボックスの表示名を更新します。

   デフォルトの表示名は、ロケーション フィールドです。

   このテキストにより、ロケーション フィールド テーブルの行が更新されます。

5. 必要に応じて、フィーチャの開始テキスト および フィーチャの終了テキスト テキスト ボックス内のテキストを指定します。

   このテキストは、ロケーション フィールドの開始前と終了前に表示されます。

   デフォルト値はそれぞれ 開始 および 終了 です。

   この例では、フィーチャの開始テキスト および フィーチャの終了テキスト テキスト ボックスがそれぞれ 運用エリアの境界に入る: および 運用エリアの境界を出る: テキストに更新されます。

6. 必要に応じて、フィルター式 ドロップダウン矢印をクリックし、特定のロケーション フィールドでフィルターする式を入力します。

   フィルター式を満たすフィーチャのみがルート ログに返されます。

   この例では、ロケーション フィールドに対してフィルター式が構成されていません。 フィルター式の例として、REGION = "S-US" は、米国南部の運用エリアでのルートの操作のみを返します。

7. ロケーション フィールドを複数追加するには、前のステップを各フィールドに対して繰り返します。

   この例では、運用エリアと都市の 2 つのロケーション フィールドがあります。

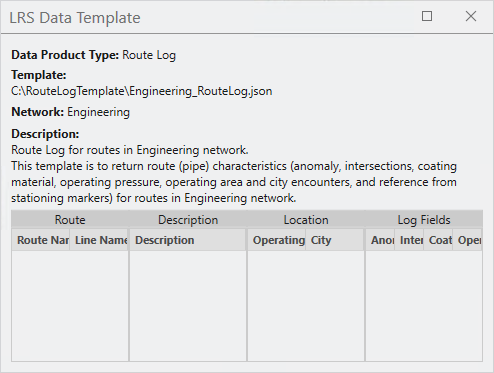

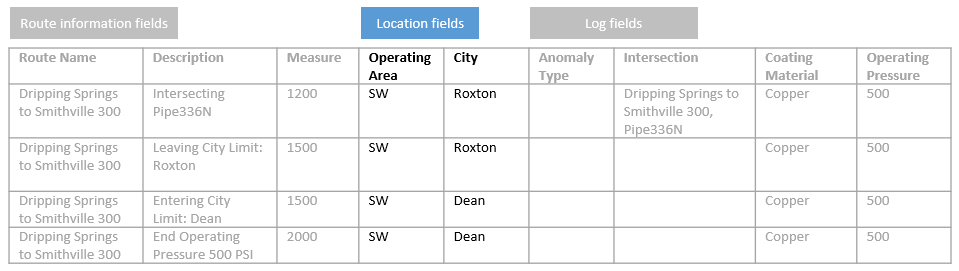

   ロケーション フィールドを追加することで、このテンプレートで生成されたルート ログ データ プロダクトには、ルートがいつ場所に入ったか、または場所を出たかのレコードを含む列が含まれるようになります。



8. 次へ をクリックします。

   対象フィールドの選択 ページが表示されます。

対象フィールドの選択

ロケーション レイヤーを追加した後、対象レイヤーから対象フィールドを追加できます。 対象フィールドは、対象およびオフセット情報を含む列を形成します。 対象レイヤーの情報テキストを指定することもできます。

注意:

• 対象フィールドの構成はオプションです。 対象フィールドを構成しない場合は、完了 をクリックしてテンプレートを保存します。

• ルート ログ テンプレートには、対象レイヤーを 1 つだけ構成できます。

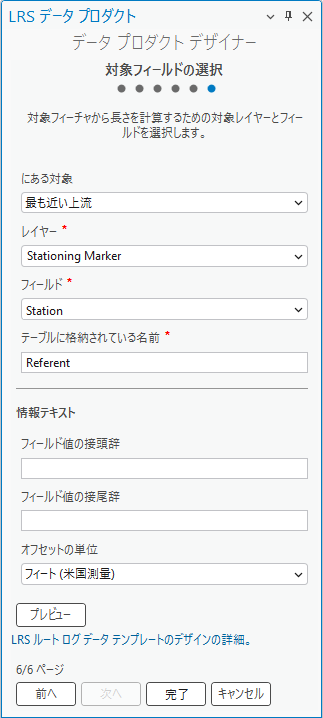

対象フィールドを構成するには、次の手順を実行します。

1. 対象の位置 ドロップダウン矢印をクリックし、対象方法を選択します。

   • 最も近い上流 - ルート ログ エントリーの最も近い上流の対象フィーチャのを使用して、対象オフセットが計算されます。 上流に対象フィーチャがない場合、対象の値は空になります。

   • 最も近い - ルート ログ エントリーの最も近い上流または下流の対象フィーチャを使用して、対象オフセットが計算されます。

   次の画像およびテーブルは、2 つの対象方法の違いを示しています。 デント偏差は、最も近いステーショニング マーカーから 1,000 フィート上流にあるため、オフセットは -1000 です。 また、デント偏差は、最も近い上流のステーショニング マーカーから 6,000 フィート離れているため、オフセットは 6,000 です。



   対象方法	対象	オフセット (米国測量フィート)
   最近接	70+00.00	-1000
   最も近い上流	00+00.00	6000

2. レイヤー ドロップダウン矢印をクリックし、対象レイヤーを選択します。

   テンプレート プロパティを設定する際には、レイヤーは同じジオデータベースまたはフィーチャ サービスに格納されたポイント イベントまたは交点で、指定したネットワークと同じ座標系である必要があります。

   この例では、ステーショニング マーカーが対象レイヤーとして構成されています。

3. フィールド ドロップダウン矢印をクリックし、対象フィールドを選択します。

   この例では、ステーションは対象フィールドです。

4. 必要に応じて、テーブルに格納されている名前 テキスト ボックスの表示名を更新します。

   デフォルトの表示名は 対象 です。

5. 必要に応じて、フィールド値の接頭辞 および フィールド値の接尾辞 テキスト ボックスにテキストを入力します。

   テキストは対象値に関する情報を提供し、値の前後にそれぞれ挿入されます。

6. 必要に応じて、オフセットの単位 ドロップダウン矢印をクリックして、別の単位を選択します。

   デフォルトのオフセット単位は フィート (国際) です。

   この例では、オフセットの単位 値は フィート (米国測量) に設定されています。

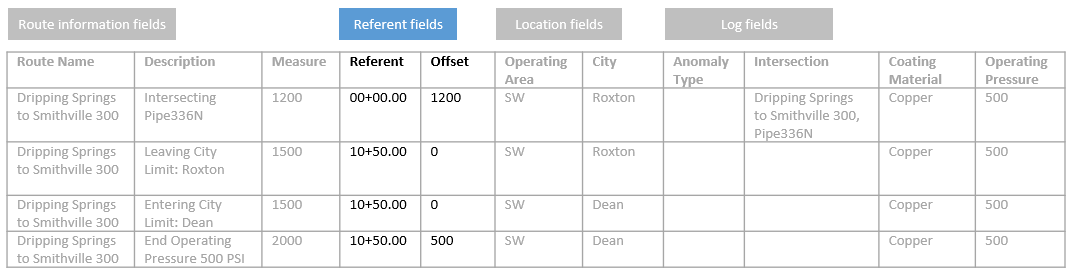

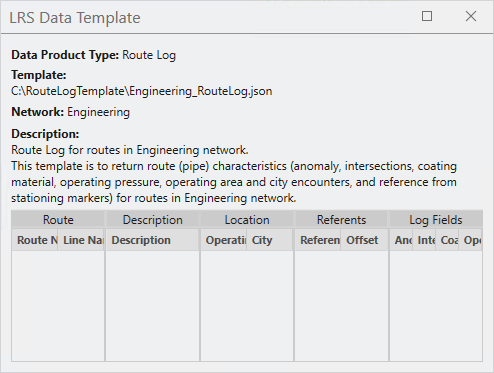

   対象フィールドを追加することで、このテンプレートで生成されたルート ログ データには、対象情報とオフセット情報を含む列が含まれるようになります。



7. 完了 をクリックしてテンプレートを保存します。

テンプレートは完成し、LRS データ プロダクトの生成 ツールで LRS データ プロダクトを生成する際に使用できます。

注意:

既存のテンプレートを確認または編集するには、テンプレート プロパティの設定 ページの テンプレート テキスト ボックスの横にある ****をクリックします。 プロジェクト フォルダーまたは別の場所からテンプレートを選択できます。
