ルートの廃止

Location Referencing ライセンスで利用可能。

パイプラインのライフスパンのなかでは、環境問題、期間、浸食、修理作業など、大幅な変更でルート セグメントの廃止、ルート全体の廃止、または指定した期間において同じラインに属する複数の隣接するルートの廃止が必要になることがあります。

廃止するルートのセクションを指定すると、そのセクションは、特定のネットワークの指定した時間枠のルートから削除されます。 廃止 ツールを使用してルートを廃止すると、LRS ネットワーク フィーチャクラス内のルートの To Date フィールドに、廃止日が設定されます。

ルートのセクションを廃止すると、廃止操作の正確なロケーションに合わせて、中心線フィーチャがスプリットされます。 残りのルートが適切にキャリブレーションされるように、キャリブレーション ポイントも追加されます。

ルートの廃止シナリオ

以下では、ルートの廃止シナリオについて説明します。

再キャリブレーションを伴わないルートでの廃止

廃止対象は、ルートの始点からルートの中点までです。

始点ルート	RouteX
始点メジャー	0
終点メジャー	5
下流の再キャリブレーション	いいえ

廃止された後、ルートは再キャリブレーションされず、下流のメジャーは変わりません。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

下流の再キャリブレーションを伴うルートでの廃止

廃止対象は、ルートの始点からルートの中点までです。 ルートは下流で再キャリブレーションされ、下流のメジャーが更新されます。

始点ルート	RouteX
始点メジャー	0
終点メジャー	5
下流の再キャリブレーション	はい

残りのルートの始点メジャーは、廃止される前のルートの始点メジャーと同じ値に更新されます。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

下流の再キャリブレーションを伴わないルート間の廃止

廃止は、同じラインに含まれる 2 つのルート (RouteX と RouteY) の間で行われます。 ルートは廃止の下流で再キャリブレーションされないため、下流のメジャーは変わりません。

RouteX が完全に廃止されるため、下流のルートのライン順序が更新されます。

始点ルート	RouteX
始点メジャー	0
終点ルート	RouteY
終点メジャー	4
下流の再キャリブレーション	いいえ

下流の再キャリブレーションを伴うルート間の廃止

廃止は、同じラインに含まれる 2 つのルート (RouteX と RouteY) の間で行われます。

ルートは廃止の下流で再キャリブレーションされるため、下流のメジャーはターゲット ルート (RouteY) の終点まで更新されます。 RouteX が完全に廃止されるため、下流のルートのライン順序が更新されます。

始点ルート	RouteX
始点メジャー	0
終点ルート	RouteY
終点メジャー	4
下流の再キャリブレーション	はい

複雑なルートの廃止シナリオ

以下では、ループ ルート、ロリポップ ルート、分岐ルート、アルファ ルート、および無限ルートを含む、複雑なルートのルート 廃止シナリオについて説明します。

ループ ルートでの廃止

次の例では、RouteX の始点メジャーが 0、終点メジャーが 12 になっています。 廃止は、ループ ルートの中点から終点までで行われます。

始点ルート	RouteX
始点メジャー	9
終点メジャー	12
下流の再キャリブレーション	いいえ

廃止された後、RouteX は単純なルートになります。

ロリポップ ルートでの廃止

廃止は、ロリポップ ルートの中点で行われます。 次の例では、RouteX の始点メジャーが 0、終点メジャーが 15 になっています。

始点ルート	RouteX
始点メジャー	4
終点メジャー	8
下流の再キャリブレーション	いいえ

廃止された後、RouteX は分岐ルートになります。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

2 つ目の例では、廃止はロリポップ ルートの中点から終点までで行われます。

始点ルート	RouteX
始点メジャー	12
終点メジャー	15
下流の再キャリブレーション	いいえ

廃止された後、RouteX はループ ルートになります。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

分岐ルートでの廃止

次の例では、RouteX の始点メジャーが 0、終点メジャーが 9 になっています。 廃止は、分岐ルートの始点から中点までで行われます。

始点ルート	RouteX
始点メジャー	0
終点メジャー	3
下流の再キャリブレーション	いいえ

廃止された後、RouteX は単純なルートになります。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

2 つ目の例では、廃止は分岐ルートの中点から終点までで行われます。

始点ルート	RouteX
始点メジャー	6
終点メジャー	9
下流の再キャリブレーション	いいえ

廃止された後、RouteX は単純なルートになります。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

アルファ ルートでの廃止

廃止は、アルファ ルートの始点から中点までで行われます。 次の例では、RouteX の始点メジャーが 0、終点メジャーが 18 になっています。

始点ルート	RouteX
始点メジャー	0
終点メジャー	6
下流の再キャリブレーション	いいえ

廃止された後、RouteX は単純なルートになります。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

無限ルートでの廃止

廃止は、無限ルートの中点から終点までで行われます。 次の例では、RouteX の始点メジャーが 0、終点メジャーが 24 になっています。

始点ルート	RouteX
始点メジャー	18
終点メジャー	24
下流の再キャリブレーション	いいえ

廃止された後、RouteX はアルファ ルートになります。

廃止は 1 つのルートに限られているため、ライン順序は変更されません。

ネットワーク タイプ別のパラメーター

次の表に、廃止 ツールで使用するパラメーターを示します。

エンジニアリング ステーショニング ネットワークに使用されるパラメーター

パラメーター	説明
ネットワーク	エンジニアリング ステーショニング ルートが存在するネットワーク。
廃止日	地上で廃止が行われた日付。
始点ルート名	廃止を開始するルート。
始点メジャー	廃止が開始するソース ルート上のメジャー。緑のドットで示されます。
ルート開始メジャーを使用	ソース ルートの始点メジャー。
終点ルート名	廃止を終了するルート。 たとえば、1 つのルートで廃止を実行する場合は、ソース ルートとターゲット ルートが同じになります。
終点メジャー	廃止が終了するターゲット ルート上のメジャー。赤のドットで示されます。
ルート終点メジャーを使用	ターゲット ルートの終点メジャー。
ルート下流の再キャリブレーション	メジャーの全体的なセットから、廃止されたルートの長さを削除します。

連続的なメジャー ネットワークに使用されるパラメーター

パラメーター	説明
ネットワーク	連続的なルートが存在するネットワーク。
廃止日	地上で廃止が行われた日付。
ルート名	廃止が行われるルート。
始点メジャー	廃止が開始するソース ルート上のメジャー。緑のドットで示されます。
ルート開始メジャーを使用	ソース ルートの始点メジャー。
終点メジャー	廃止が終了するソース ルート上のメジャー。赤のドットで示されます。
ルート終点メジャーを使用	ターゲット ルートの終点メジャー。
ルート下流の再キャリブレーション	メジャーの全体的なセットから、廃止されたルートの長さを削除します。

ルートの廃止

ルートを廃止するには、次の手順を実行します。

注意:

ルートを編集する際は、ギャップ キャリブレーション ルールが適用されます。

1. 中心線フィーチャクラスとネットワーク フィーチャクラスをマップに追加します。

   または、中心線とネットワーク フィーチャクラスが存在するマップを開きます。

   注意:

   • データ モデルでは、特定の場所で 1 つの中心線のみが必要です。 編集に使用する中心線が LRS で他の中心線とオーバーラップしていないことを確認します。

   • ブランチ バージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャ サービスを通じて編集する必要があります。

2. ルートを廃止するロケーションを拡大表示します。

3. Location Referencing タブの ルート グループで、廃止 をクリックします。

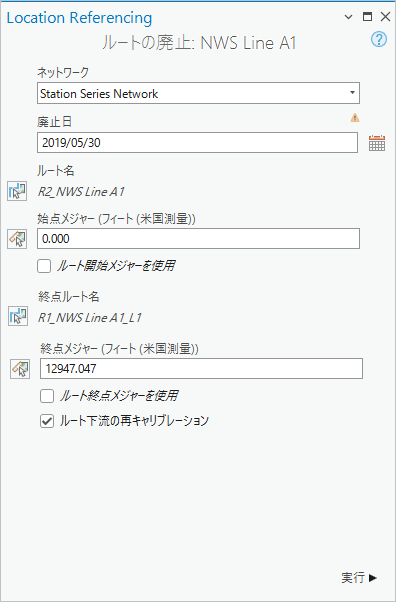

   ルートの廃止 ウィンドウが表示されます。



4. ネットワーク ドロップダウン矢印をクリックし、廃止するルートを含むネットワークを選択します。

   注意:

   フィーチャ サービスを使用して編集するには、LRS ネットワークが、リニア リファレンスおよびバージョン管理機能を備えた状態で公開される必要があります。

5. 廃止日 ドロップダウン矢印をクリックし、廃止日を選択します。

   • または、廃止日 テキスト ボックスに、日付を入力します。

   • 空の 廃止日 テキスト ボックスをダブルクリックして、現在の日付を入力します。

6. マップからルートを選択 ボタンをクリックして、始点ルート名 パラメーターの廃止対象ルートを選択します。

   注意:

   マップからルートを選択 ボタンまたは マップからメジャー値を選択 ボタンをクリック後、ルートにポインターを合わせると、ポインターの位置のルートおよびメジャーを確認できます。

   適用できるルートが編集位置に 1 つのみ存在する場合は、クリックして選択します。 適用できるルートが複数ある場合は、ルートの選択 ダイアログ ボックスを使用して、適用できるルートのいずれかをクリックして選択します。

   オプション ダイアログ ボックスの Location Referencing タブで、ルートおよびメジャーの情報を表示するためのマップ縮尺オプションを設定できます。

7. 始点メジャー テキスト ボックスに始点メジャーを入力するか、マップからメジャーを選択 ボタンをクリックして、値を設定します。

   ヒント:

   ルート開始メジャーを使用 チェックボックスをオンにして、ルートの始点メジャーを選択することもできます。

   ルートの始点メジャー位置に、緑のドットが配置されます。

8. マップからルートを選択 ボタンをクリックして、終点ルート名 パラメーターの廃止対象ルートを選択します。

   廃止が 1 つのルートに制限されている場合、始点ルート名 と 終点ルート名 の値は同じになります。

9. 終点メジャー テキスト ボックスに終点メジャーを入力するか、マップからメジャーを選択 ボタンをクリックして、終点メジャーを設定します。

   ヒント:

   ルート終点メジャーを使用 チェックボックスをオンにして、ルートの終点メジャーを選択することもできます。

   注意:

   ライン ネットワークの場合、メジャーは 00+00.00 または 00+00.000 形式のステーション値として入力できます。

   必要に応じて、ルート下流の再キャリブレーション チェックボックスをオンにして、メジャーの全体的なセットから廃止されたルートの長さを削除します。

   ルート下流の再キャリブレーション チェックボックスをオフにすると、廃止の場所がルートの終点でない場合、ルートにメジャーのギャップが生じることがあります。

   同じルートで 始点メジャー と 終点メジャー の値が同じ場合は、ルートを廃止できません。

   ルートの終点メジャー位置に、赤のドットが配置されます。

10. 実行 をクリックします。

    注意:

    • ルートの編集により、ルート上に 1 つ以上の物理的ギャップが生じる場合、ツールが実行される前に警告するプロンプトが表示されます。 ギャップを含むルートを作成しない場合、いいえ をクリックします。

    • 編集中のルートにすでに 1 つ以上の物理的ギャップが存在し、編集によって追加の物理的ギャップが生じなかった場合、プロンプトは表示されません。

    • この警告は、オプション ダイアログ ボックスの Location Referencing タブにある 物理的なギャップを作成する可能性があるルートの編集を許可する前に警告 をオフにして無効化することができます。

    ルートの選択したセクションが廃止されます。

    注意:

    ルートの廃止アクティビティーの結果、ルートのみまたはルートのセクションが廃止されます。中心線は廃止されません。

    注意:

    ロックの取得やリコンサイルに関するメッセージが表示された場合、競合の防止が有効になっています。

    ルートが選択された後、ルートのロックが別のバージョンのアクティブ ユーザーによって取得され、その解除可能ステータス値が Yes の場合、ツールはルート ロックを解除しようとします。

    注意:

    Utility Network と Pipeline Referencing を組み合わせたデプロイメントでは、この編集操作のために中心線がスプリットされると、その中心線の RouteID、From Measure、To Measure フィールドが更新されます。
