TIN サーフェス間で立ち上げ (3D Analyst ツール)
サマリー
2 つの TIN (Triangulated Irregular Networks) データセットの間で、各入力フィーチャを立ち上げて 3D フィーチャを作成します。

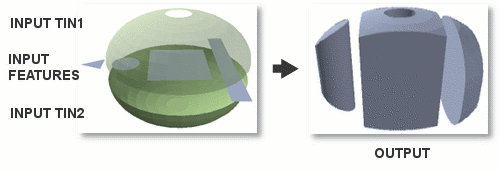

図
使用法
両方の TIN の XY 範囲とオーバーラップする入力フィーチャの部分のみが出力に表されます。
立ち上げられたフィーチャのジオメトリーは、入力フィーチャのジオメトリーに依存します。
ラインおよびポリゴン入力フィーチャによって、マルチパッチ ジオメトリーが作成されます。
ポイント入力フィーチャによって、ライン ジオメトリーが作成されます。
入力データセットのいずれかの境界が他の入力データセットの境界と一致している場合、有効な出力を生成できないことがあります。 入力ポリゴンの境界が TIN サーフェスのいずれかの境界と一致している場合は、バッファー** ツールを使用してポリゴンの形状をわずかに修正することを検討してください。** 同様に、ポリゴンとオーバーラップする領域で一方の TIN サーフェスの境界がもう一方のサーフェスと一致している場合は、対話的編集を使用するか、TIN ドメイン ツールを使用して TIN のフットプリントをポリゴンとして出力し、そのポリゴンにわずかなバッファーを適用して TIN の編集 ツールでポリゴンを TIN に再度読み込むことで、TIN のデータ エリアを修正することを検討してください。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力 TIN |
最初の入力 TIN です。 |
TIN Layer |
|
入力 TIN |
2 つ目の入力 TIN です。 |
TIN Layer |
|
入力フィーチャクラス |
TIN 間で立ち上げられるフィーチャ。 |
Feature Layer |
|
出力フィーチャクラス |
立ち上げられたフィーチャを格納する出力。 |
Feature Class |
環境
現在のワークスペース, 出力座標系, 範囲, 地理座標系変換, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 出力データのコンフィグレーション キーワード, 自動コミット, 出力データの XY ドメイン, 出力データの Z ドメイン
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
