サーフェス コンター (3D Analyst ツール)
サマリー
テレイン、TIN、または LAS データセット サーフェスから派生するコンター ラインを作成します。

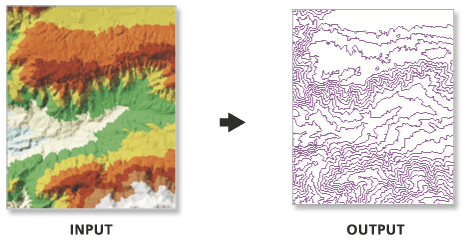

図
使用法
出力フィーチャクラスは 2D で、コンター値を持つ属性が含まれます。
出力フィーチャクラスの範囲と解像度を調整するには、間隔およびベース コンター オプションを使用します。
フィーチャクラスを 3D に変換するには、出力コンター フィールド データを使用します。
場合によっては、TIN サーフェスを使用してコンターを作成する際に、最後の有効な等高線が生成されないことがあります。 これは、コンピューター コンター ソフトウェアでよくあるアルゴリズム上の制限です。 すべての有効なコンターが生成されるようにするには、ベース コンター フィールドに非常に小さな負の値を加えて、データをわずかにシフトします。
Z 係数 パラメーターは、ラスターおよび TIN の結果にのみ影響し、テレイン データセットには影響しません。 テレイン データセットを操作する際、Z 係数が組み込まれたコンター間隔を指定できます。 たとえば、1 フィートのコンター間隔が必要で、テレイン データセット サーフェスがメートル単位である場合は、コンター間隔に 0.3048 を指定します。 テレイン → ラスター または テレイン → TIN ジオプロセシング ツールのいずれかを使用して、テレイン データセットをラスターまたは TIN に変換することもできます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力サーフェス |
処理対象の TIN、テレイン、または LAS データセット サーフェス。 |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
出力フィーチャクラス |
生成されるフィーチャクラス。 |
Feature Class |
|
コンター間隔 |
コンターの間隔。 |
Double |
|
ベース コンター (オプション) |
コンターを描画するためにコンター間隔の加算または減算を開始する Z 値を定義します。 デフォルト値は 0.0 です。 |
Double |
|
コンター フィールド (オプション) |
出力フィーチャクラスの各ラインに関連するコンター値を格納するフィールド。 |
String |
|
コンター フィールドの精度 (オプション) |
コンター フィールドの精度。 0 は整数を指定し、1 ～ 9 の数値はフィールドに含まれる小数点以下の桁数を表します。 デフォルトでは、フィールドは整数 (0) です。 |
Long |
|
インデックス間隔 (オプション) |
インデックス コンターは、コンター ラインの視覚化に役立つカートグラフィックの補助として一般的に使用されます。 インデックス間隔は、通常、コンター間隔の 5 倍の大きさです。 このパラメーターを使用して、インデックス間隔フィールド で定義された整数フィールドを出力フィーチャクラスの属性テーブルに追加します。ここで 1 の値は、インデックス コンターを示します。 |
Double |
|
インデックス間隔フィールド (オプション) |
インデックス コンターの識別に使用するフィールド名。 インデックス間隔 が定義されている場合のみ使用します。 デフォルトのフィールド名は |
String |
|
Z 係数 (オプション) |
Z 値に乗算する係数。 これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。 |
Double |
|
ピラミッド レベル解像度 (オプション) |
使用されるテレイン ピラミッド レベルの Z 許容値またはウィンドウ サイズの解像度。 デフォルト値は 0 (最大解像度) です。 |
Double |
環境
現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, XY 座標精度, XY 許容値, 出力データの XY ドメイン, 出力データのコンフィグレーション キーワード, 自動コミット, テレインの解析におけるメモリー使用を最小化
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
