TIN 三角ポリゴン (3D Analyst ツール)
サマリー
TIN データセットからポリゴン フィーチャに三角形のフェイスをエクスポートし、傾斜角、傾斜方向、およびオプションで陰影起伏の属性と各三角形のタグ値を提供します。

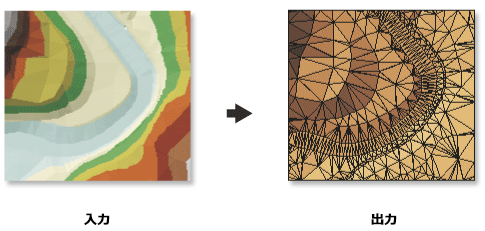

図
使用法
傾斜角および傾斜方向の計算は、三角形の平面に基づきます。 TIN の座標系の距離単位が度 (10 進) のような角度の計測値を使用している場合、傾斜角を適切に計算できません。
傾斜角および陰影起伏の計算で正確な結果を得るには、XY および Z の距離単位が同じ計測単位である必要があります。 単位が異なる場合でも、TIN に鉛直座標系と水平座標系が定義されていれば、適切な Z 係数が自動的に決定されます。 そうでない場合は、Z 係数 パラメーターを使用して、標高値に適用する変換係数を明示的に定義できます。
傾斜方向の値は度で表され、北を 0° とします。 値は時計回りに増加し、Aspect フィールドに記録されます。 TIN 内のフラットな三角形には、傾斜方向の値 -1 が割り当てられます。
傾斜角は度またはパーセントで返すことができ、値が記録されるフィールド名は 傾斜角の単位 パラメーターでの選択によって異なります。
PERCENT—傾斜角の値は
Slope_Pctというフィールドに格納されます。DEGREE—傾斜角の値は
Slope_Degというフィールドに格納されます。
陰影起伏の値は、陰影起伏 パラメーターで指定された方位角と垂直角を想定した光源から生成される局所的な起伏を反映します。 方位角では北は 0 度と見なされ、明るさの値は 0 ～ 255 で表されます。数値が小さいほど影が暗くなります。
タグ値フィールド パラメーターは、TIN に明示的に定義されたタグ値がある場合にのみアクティブになります。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力 TIN |
処理対象の TIN データセット。 |
TIN Layer |
|
出力フィーチャクラス |
生成されるフィーチャクラス。 |
Feature Class |
|
傾斜角の単位 (オプション) |
傾斜角の計算に使用する計測単位。
|
String |
|
Z 係数 (オプション) |
Z 値に乗算する係数。 これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。 |
Double |
|
陰影起伏の光源方向と光源高度 (オプション) |
陰影起伏効果をフィーチャ レイヤー出力に適用する場合に、光源の方位角と高度角を指定します。 方位角の範囲は 0 〜 360 度で、高度角の範囲は 0 〜 90 度です。 方位角 45 度、高度角 30 度の場合、"HILLSHADE 45, 30" と入力します。 |
String |
|
タグ値フィールド (オプション) |
三角形のタグ値を格納する出力フィーチャのフィールド名。 このパラメーターは、デフォルトでは空であり、タグ値は出力に書き出されません。 |
String |
環境
現在のワークスペース, 出力座標系, 範囲, 地理座標系変換, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 出力データの XY ドメイン, 出力データの Z ドメイン, 出力データのコンフィグレーション キーワード, 自動コミット
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
