オーバーラップ フィーチャのカウント (解析ツール)
サマリー
入力フィーチャから平面化されたオーバーラップ フィーチャを生成します。 オーバーラップ フィーチャの数は出力フィーチャに書き込まれます。

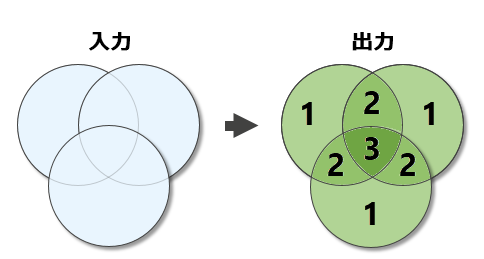

図
使用法
出力のジオメトリー タイプは、ポイント ジオメトリーを除いて、入力のジオメトリー タイプと同じです。 ポイント ジオメトリーの場合、複数の入力フィーチャクラスがある場合はマルチポイント フィーチャクラス、入力ポイント フィーチャクラスが 1 つだけならポイント フィーチャクラスが出力されます。
出力は、入力の平面化されたユニオンです。 垂直方向にオフセットされたフィーチャ (Z 値が異なるジオメトリー) 間のオーバーラップは、すべてのフィーチャが同じ平面上に平面化されているかのように評価されます。
ポリゴン ジオメトリーの場合、複数のフィーチャが占めているエリアがオーバーラップと見なされます。 ライン ジオメトリーの場合、完全にオーバーラップしているライン (線分が他の線分と接している) のみがオーバーラップと見なされます。 点のみで交わる線はオーバーラップと見なされません。 ポイント ジオメトリーの場合、一致する点はすべてオーバーラップと見なされます。
出力フィーチャクラス には、次のフィールドが含まれています:
COUNT_—入力に含まれているオーバーラップ フィーチャの数COUNT_FC—そのフィーチャとオーバーラップしている個別のフィーチャクラスの数
入力フィーチャ の他のフィールドはすべて、出力フィーチャクラス から除外されます。
出力オーバーラップ テーブル が生成されるとき、各オーバーラップごとに 1 つのレコードが含まれます。 たとえば、3 つの入力フィーチャが同じ場所でオーバーラップしている場合、テーブルにはその位置について、オーバーラップ ジオメトリーごとに 1 つずつ、合計 3 つのレコードが含まれます。 出力オーバーラップ テーブル には、次のフィールドが含まれています:
OVERLAP_OID—関連する 出力フィーチャクラス フィーチャの ObjectID。ORIG_OID—関連する 入力フィーチャ の ObjectID。ORIG_NAME—複数の入力データがある場合に、このフィールドが追加されます。 このフィールドには入力の名前が含まれています。
この表では、各オーバーラップを入力および出力のフィーチャに関連付けることができます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
入力フィーチャクラスまたはレイヤー。 入力フィーチャには、ポイント、マルチポイント、ライン、またはポリゴンを指定できます。 複数の入力が指定される場合は、すべて同じジオメトリー タイプでなければなりません。 |
Feature Layer |
|
出力フィーチャクラス |
オーバーラップ数を含む出力フィーチャクラス。 |
Feature Class |
|
最小オーバーラップ数 (オプション) |
指定したオーバーラップ数以上の位置のみに出力を制限します。 デフォルト値は 1 です。 |
Long |
|
出力オーバーラップ テーブル (オプション) |
各オーバーラップ ジオメトリーのレコードを含む出力テーブル。 |
Table |
環境
出力データのデフォルト Z 値, M 座標精度, M 許容値, 出力データの M ドメイン, 出力座標系, 地理座標系変換, スクラッチ ワークスペース, 出力データに M 値を含む, 出力データに Z 値を含む, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 現在のワークスペース, 出力データのコンフィグレーション キーワード
ライセンス情報
- Basic: はい
- Standard: はい
- Advanced: はい
