ティーセン ポリゴンの作成 (解析ツール)
サマリー
ポイント フィーチャからティーセン ポリゴンを作成します。
各ティーセン ポリゴンは、単一のポイント入力フィーチャのみを含みます。 ティーセン ポリゴン内のすべての位置は、他のどのポイント入力フィーチャよりも、関連するポイントの近くにあります。

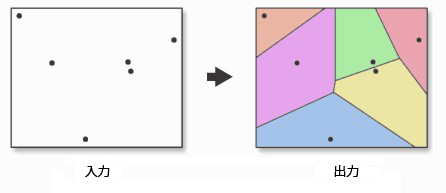

図
使用法
このツールを使用して、入力ポイント フィーチャで覆われたエリアをティーセンまたは近接ゾーンに分割することができます。 これらのゾーンは、ゾーン内のすべての位置が、他のどの入力ポイントよりも関連する入力ポイントの近くにあるようなエリア全体を表します。
詳細:
ティーセン多角形を作成する理論的背景は以下のとおりです:
S が座標空間またはユークリッド空間 (x,y) 内のポイントのセットである場合、この空間内のすべてのポイント p について、ポイント p が S の 2 つ以上のポイントから等距離の位置にある場合を除き、p に最も近い S の 1 つのポイントが存在します。
単一の近接ポリゴン (ボロノイ セル) は、S 内の単一のポイントに最も近いすべてのポイント p (すなわち、すべてのポイント p が、S 内の他のどのポイントよりも S 内の特定のポイントに近くなるようなエリア全体) によって定義されます。
ティーセン近接ポリゴンは、次のように構築されます:
すべてのポイントが、ドロネー基準を満たす TIN (不規則三角形網) に分割されます。
三角形の辺ごとに垂直二等分線が生成され、ティーセン ポリゴンのエッジを形成します。 二等分線が交差する位置は、ティーセン ポリゴンの頂点の位置を決定します。
出力ティーセン ポリゴン フィーチャクラスの外側境界は、ポイント入力フィーチャの範囲を 10% 拡大した位置にあります。 範囲環境が特定の制限範囲に設定されている場合、このツールは、この環境設定を使用して外側境界を設定します。
注意:
このツールで地理座標系のデータを使用すると、予期しない結果が生じることがあります。このツールで使用されているドロネー三角形分割方法は、投影座標系のデータに対して最適に機能するためです。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
ティーセン ポリゴンが生成される元になるポイント入力フィーチャ。 |
Feature Layer |
|
出力フィーチャクラス |
ポイント入力フィーチャから生成されたティーセン ポリゴンを含んでいる出力フィーチャクラス。 |
Feature Class |
|
出力フィールド (オプション) |
入力フィーチャのどのフィールドを出力フィーチャクラスへ渡すかを指定します。
|
String |
環境
出力データのデフォルト Z 値, M 座標精度, M 許容値, 出力データの M ドメイン, 出力データの XY ドメイン, 出力データの Z ドメイン, 出力座標系, 範囲, 現在のワークスペース, 地理座標系変換, スクラッチ ワークスペース, 出力データに M 値を含む, 出力データに Z 値を含む, Z 座標精度, Z 許容値, XY 許容値, XY 座標精度
ライセンス情報
- Basic: いいえ
- Standard: いいえ
- Advanced: はい
