定義された傾斜のハッチングを生成 (カートグラフィ ツール)
サマリー
傾斜の上部と下部を表すライン間の傾斜を示すマルチパート ラインまたはポリゴンを作成します。

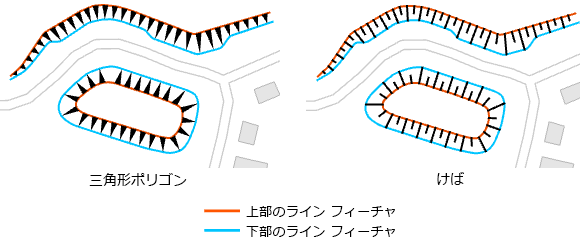

図
使用法
検索距離 パラメーターは、上下のラインの端点間の距離を指定します。 端点が設定したこの距離内にある場合、ハッチングは上下のライン間のエリアに作成されます。 ハッチングを作成するには、両方の端点セットが設定したこの距離内に存在する必要があります。 このパラメーターは、完全に接続 パラメーターがオフの場合にのみ使用されます。
複数の接続ラインが存在する場合、これらのラインは 1 本と見なされ (ディゾルブされているように扱われ)、ディゾルブされたラインの端点が検索距離に使用されます。
フィーチャ間のリレーションシップを特定するには、入力フィーチャのジオメトリーが正しく設定されている必要があります。 ギャップ、オーバーラップ、またはフィーチャが端点で正しく接続されていない場合、ハッチングの作成に影響を与える可能性があります。
ハッチングの方向に影響する可能性のある上下のライン フィーチャの細部を削除するには、最初に ラインの単純化 ツールまたは ラインのスムージング ツールの実行を検討してください。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
上部のライン フィーチャ |
傾斜の上部を表すライン フィーチャ。 |
Feature Layer |
|
下部のライン フィーチャ |
傾斜の下部を表すライン フィーチャ。 |
Feature Layer |
|
出力フィーチャクラス |
傾斜エリアを表すマルチパート ラインまたはポリゴン ハッチングを含む出力フィーチャクラス。 |
Feature Class |
|
出力フィーチャ タイプ (オプション) |
傾斜を表す三角形ポリゴンまたはけばを作成するかどうかを指定します。
|
String |
|
完全に接続 (オプション) |
入力データの上下のラインで完全に接続されたエリアを作成するかどうかを指定します。 上下のラインが完全に接続されていない場合、このパラメーターをオンにすると、上下のフィーチャの端点を接続して生成されるエリア内にハッチングが作成されます。 上下のラインが完全が接続されている場合、このパラメーターをオフにすると、完全に囲まれたエリア内にハッチングが作成されます。
|
Boolean |
|
検索距離 (オプション) |
上下のフィーチャ間の接続を生成する際に使用される距離。 上下のフィーチャの端点がこの距離範囲にある場合、フィーチャ間のエリアがハッチングの作成に使用されます。 デフォルト値は 20 メートルです。 完全に接続 パラメーターがオンになっている場合、このパラメーターは使用できません。 |
Linear Unit |
|
ハッチング間隔 (オプション) |
傾斜エリア内のハッチングけばまたは三角形間の距離。 デフォルト値は 10 メートルです。 |
Linear Unit |
|
最小長 (オプション) |
ハッチングけばまたは三角形を作成する際に必要な長さ。 この長さより短いハッチングは作成されません。 デフォルト値は 0 メートルです。 |
Linear Unit |
|
ハッチの長さを交互に変更 (オプション) |
ハッチング三角形またはけばの長さを交互に変化させるかどうかを指定します。
|
Boolean |
|
上部のラインに垂直 (オプション) |
ハッチングけばまたは三角形を上部の傾斜ラインと垂直にするかどうかを指定します。
|
Boolean |
|
ポリゴンのベース幅 (オプション) |
三角形ポリゴン ハッチングのベース幅。 このパラメーターがアクティブになるのは、出力フィーチャ タイプ パラメーターが 三角形ポリゴン に設定されている場合のみです。 デフォルト値は 5 メートルです。 |
Linear Unit |
環境
出力座標系, 範囲, 出力データの M ドメイン, 出力データの Z ドメイン
ライセンス情報
- Basic: いいえ
- Standard: いいえ
- Advanced: はい
