指標の計算 (データ管理ツール)
サマリー
モザイク データセットの各画像の画像空間およびフィルム空間内の指標座標を計算します。
指標は航空写真で参照として使用されるマークで、通常は 4 つから 8 つです。 画像からフィルムへの画像変換を決定するために、内部評定として知られる重要なファクターがあります。 このツールは、モザイク データセットの各画像について、ユーザーが提供した指標テンプレート ファイルに基づいて指標の画像座標を自動的に探すために使用されます。 指標テンプレート ファイルはテーブルで、指標の画像または画像へのパスを格納するための必須フィールドがあります。 指標の詳細については、指標による内部評定の調整 をご参照ください。
使用法
このツールは、入力指標テンプレート ファイルを使用して、モザイク データセット内のすべての画像のすべての指標の画像座標を自動的に検索します。
指標テンプレート ファイルは、指標の画像または画像へのパスを格納するためのフィールドのテーブルです。
指標の計算におけるファクターであるフィルムの座標系は、画像がスキャンされる向きを表します。 カメラ キャリブレーション レポートは、撮像プラットフォームからフィルムが露光される座標系を定義します。 画像はスキャン時に回転する可能性があるので、フィルム座標系を使用して、正しい画像内部標定を計算するためのスキャン方向を示します。 たとえば、画像が左の向きで取得され、画像を時計回りに 90 度回転してスキャンした場合、フィルム座標系は X_DOWN_Y_RIGHT になります。

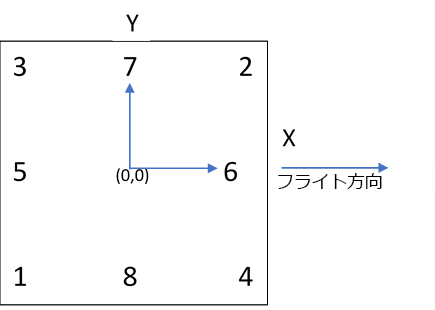

スキャンされた画像における指標の位置は、次の図に従います。
このツールで作成された出力テーブルは、内部標定の更新 ツールへの入力として使用できます。
フィールド
説明
タイプ
CameraID
指標座標を含むカメラ定義にリンクされているカメラ ID。
文字列、必須
FiducialPosition
LL(1)、UR(2)、UL(3)、LR(4)、LM(5)、RM(6)、UM(7)、BM(8) の値を持つ指標マークの位置。 指標の位置については、上の図をご参照ください。
文字列、必須
FiducialPhoto
指標写真へのパスを格納します。 指標写真は、TIFF、PNG、または JPEG 形式のスタンドアロン写真、または画像内の一部の場合もあり、これは画像のサイズ (幅および高さ) と中心位置 (CenterRow および CenterColumn) によって定義されます。 画像がモザイク データセット内のアイテムである場合、パスの構文は
theMosaicDataPath\objectid=idになります。ここで、id は画像の ObjectID 値を表します (例:c:\data\fgdb.gdb\md\objectid=1)。文字列、必須
ScanPixelSize
指標写真で使用されるピクセル サイズ。通常はスキャンのピクセル サイズです。 単位はミクロンです。
数値
幅
ピクセル単位での指標テンプレートの幅。 指標テンプレートが画像の一部によって定義されている場合にのみ必要です。 画像空間内の値を表し、原点は左上隅です。
数値、オプション
高さ
ピクセル単位での指標テンプレートの高さ。 指標テンプレートが画像の一部によって定義されている場合にのみ必要です。 画像空間内の値を表し、原点は左上隅です。
数値、オプション
CenterRow
画像全体における指標テンプレートの中心の行。 指標テンプレートが画像全体の一部によって定義されている場合にのみ必要です。
数値、オプション
CenterColumn
画像全体における指標テンプレートの中心の列。 指標テンプレートが画像全体の一部によって定義されている場合にのみ必要です。
数値、オプション
IsSymmetry
テンプレートが対称かどうかを示すブール値。
数値、オプション
出力テーブル
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
モザイク データセット |
スキャンされたラスター タイプまたはフレーム カメラ ラスター タイプを使用して、スキャンされた航空写真から作成されたモザイク データセット。 |
Mosaic Layer |
|
出力基準テーブル |
画像空間およびフィルム空間内のすべての指標座標情報を格納する出力テーブル。 |
Table |
|
クエリー定義 (オプション) |
指標を計算するためのラスターのサブセットを定義するクエリー定義文字列。 |
SQL Expression |
|
指標テンプレート (オプション) |
指標ピクチャーや他のプロパティを格納する必須フィールドを含む基準テンプレート テーブル。 |
Table View; File; String |
|
フィルム座標系 (オプション) |
スキャンされた航空写真のフィルム座標系を定義するキーワード。 これは、指標情報の計算およびアフィン変換の構築に使用されます。
|
String |
環境
現在のワークスペース, 並列処理ファクター, スクラッチ ワークスペース
ライセンス情報
- Basic: いいえ
- Standard: ArcGIS Reality for ArcGIS Pro が必要
- Advanced: はい
