明るい海洋オブジェクトの検出 (Image Analyst ツール)

サマリー

対象領域外の合成開口レーダー (SAR) データをマスキングしながら、潜在的な明るい人工オブジェクト (船舶、石油リグ、風車など) を検出します。

このツールは、ピクセルをクラスター化し、幅と長さの最小/最大パラメーターによってクラスターをフィルターし、結果をフィーチャクラスに出力します。出力フィーチャクラスは、検出されたオブジェクトのバウンディングボックスまたはポリゴンの外周として指定することができます。

使用法

放射量キャリブレーションの適用 ツールを使用して入力レーダーデータをガンマノートにキャリブレーションします。これによりオブジェクト検出が最適化され、特に大きなレーダーシーンで効果的です。
入力レーダーデータは、出力フィーチャクラスと一致しない可能性があります。入力レーダーデータがオルソ補正されていない場合、ツールは DEM ラスター パラメーターを使用して 出力フィーチャクラス パラメーター値を変換します。 DEM が指定されていない場合、ツールは楕円体サーフェスを使用して変換を実行します。 出力フィーチャクラス パラメーター値の最適な変換を行うには、DEM ラスター パラメーターに入力 DEM を指定します。入力 DEM は WGS84 (EPSG:4326) の地理座標系である必要があります。

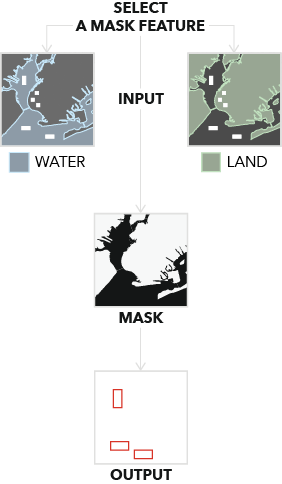

海にあるオブジェクトだけが検出されるようにするには、マスクフィーチャ パラメーターに値を指定し、フィーチャタイプ パラメーターを使用して、マスクが水域か陸域かを指定します。または、DEM ラスター パラメーターの値を指定すると、ツールは、標高を使用して、陸域と水域のピクセルを判断します。これらのいずれかの方法を使用して陸域のマスクを作成できます。

マスクフィーチャ パラメーターと DEM ラスター パラメーターの値を設定した場合は、マスクフィーチャ パラメーターを使用してマスクが作成されます。

ラベル	説明	データタイプ
入力レーダーデータ	入力レーダーデータ。	Raster Dataset; Raster Layer
出力フィーチャクラス	検出された明るい海洋オブジェクトの出力フィーチャクラス	Feature Class
出力タイプ (オプション)	出力フィーチャクラスに使用される境界のタイプを指定します。バウンディングボックス—検出されたオブジェクトの最小バウンディングボックスが使用されます。これがデフォルトです。周長—検出されたオブジェクトの外周のアウトラインが使用されます。	String
オブジェクトの最小幅 (オプション)	検出するオブジェクトの最小幅。幅は正の値でなければなりません。デフォルト値は 10 メートルです。	Linear Unit
オブジェクトの最大幅 (オプション)	検出するオブジェクトの最大幅。幅は正の値でなければなりません。デフォルト値は 100 メートルです。	Linear Unit
オブジェクトの最小長 (オプション)	検出するオブジェクトの最小長。長さは正の値でなければなりません。デフォルト値は 50 メートルです。	Linear Unit
オブジェクトの最大長 (オプション)	検出するオブジェクトの最大長。長さは正の値でなければなりません。デフォルト値は 500 メートルです。	Linear Unit
マスクフィーチャ (オプション)	陸域または水域ポリゴンフィーチャこのポリゴンはマスクの作成に使用されます。	Feature Layer
フィーチャタイプ (オプション)	マスクフィーチャパラメーター値が表すポリゴンのタイプを指定します。このパラメーターは、マスクフィーチャパラメーターの値が指定されている場合に必須となります。陸域ポリゴン—マスクの入力は陸域ポリゴンです。この入力を使用して反転マスクが作成されます。水域ポリゴン—マスクの入力は水域ポリゴンです。この入力を使用してマスクが作成されます。	String
DEM ラスター (オプション)	入力 DEM。入力レーダーデータがオルソ幾何補正されていない場合、この DEM を使用して出力結果がオルソ幾何補正されます。マスクフィーチャパラメーターの値が指定されている場合、この DEM を使用してレーダー座標に投影されます。マスクフィーチャパラメーターの値が指定されていない場合、この DEM は陸域マスクの作成にも使用されます。	Mosaic Layer; Raster Layer
ジオイド補正を適用 (オプション)	入力 DEM の鉛直参照系を楕円体の高さに変換するかどうかを指定します。ほとんどの標高データセットは海面の海抜を基準にしているため、これらの場合に楕円体高に変換するために、補正が必要になります。オン—ジオイド補正を実行して、海抜高度を (EGM96 ジオイドに基づいて) 楕円体高に変換します。これがデフォルトです。オフ—ジオイド補正は行われません。このオプションは、DEM が楕円体高で指定されている場合のみ使用します。	Boolean
許容値のマスク (オプション)	マスクフィーチャパラメーターまたは DEM ラスターパラメーターから作成されたマスク周辺のバッファー距離。距離は負にできません。デフォルト値は 100 メートルです。	Linear Unit

DetectBrightOceanObjects(in_radar_data, out_feature_class, {out_type}, {min_object_width}, {max_object_width}, {min_object_length}, {max_object_length}, {mask_features}, {feature_type}, {in_dem_raster}, {geoid}, {mask_tolerance})

名前	説明	データタイプ
in_radar_data	入力レーダーデータ。	Raster Dataset; Raster Layer
out_feature_class	検出された明るい海洋オブジェクトの出力フィーチャクラス	Feature Class
out_type (オプション)	出力フィーチャクラスに使用される境界のタイプを指定します。 `BOUNDS`—検出されたオブジェクトの最小バウンディングボックスが使用されます。これがデフォルトです。 `PERIMETER`—検出されたオブジェクトの外周のアウトラインが使用されます。	String
min_object_width (オプション)	検出するオブジェクトの最小幅。幅は正の値でなければなりません。デフォルト値は 10 メートルです。	Linear Unit
max_object_width (オプション)	検出するオブジェクトの最大幅。幅は正の値でなければなりません。デフォルト値は 100 メートルです。	Linear Unit
min_object_length (オプション)	検出するオブジェクトの最小長。長さは正の値でなければなりません。デフォルト値は 50 メートルです。	Linear Unit
max_object_length (オプション)	検出するオブジェクトの最大長。長さは正の値でなければなりません。デフォルト値は 500 メートルです。	Linear Unit
mask_features (オプション)	陸域または水域ポリゴンフィーチャこのポリゴンはマスクの作成に使用されます。	Feature Layer
feature_type (オプション)	`mask_features` パラメーターの値が表すポリゴンのタイプを指定します。このパラメーターは、`mask_features` パラメーター値が指定されている場合には必須です。 `LAND`—マスクの入力は陸域ポリゴンです。この入力を使用して反転マスクが作成されます。 `WATER`—マスクの入力は水域ポリゴンです。この入力を使用してマスクが作成されます。	String
in_dem_raster (オプション)	入力 DEM。入力レーダーデータがオルソ幾何補正されていない場合、この DEM を使用して出力結果がオルソ幾何補正されます。 `mask_features` パラメーターの値が指定されている場合、この DEM を使用してレーダー座標に投影されます。 `mask_features` パラメーターの値が指定されていない場合、この DEM は陸域マスクの作成にも使用されます。	Mosaic Layer; Raster Layer
geoid (オプション)	入力 DEM の鉛直参照系を楕円体の高さに変換するかどうかを指定します。ほとんどの標高データセットは海面の海抜を基準にしているため、これらの場合に楕円体高に変換するために、補正が必要になります。 `GEOID`—ジオイド補正を実行して、海抜高度を (EGM96 ジオイドに基づいて) 楕円体高に変換します。これがデフォルトです。 `NONE`—ジオイド補正は行われません。このオプションは、DEM が楕円体高で指定されている場合のみ使用します。	Boolean
mask_tolerance (オプション)	`mask_features` パラメーターまたは `in_dem_raster` パラメーターから作成されたマスク周辺のバッファー距離。距離は負にできません。デフォルト値は 100 メートルです。	Linear Unit

コードのサンプル

DetectBrightOceanObjects の例 1 (Python ウィンドウ)

この例では、水域マスクを使用して明るい海洋オブジェクトを検出します。

import arcpy
arcpy.ia.DetectBrightOceanObjects(
    r"C:\Data\SAR\Spotlight High_ICEYE_GRD_SLH_50153_20210405T124010_CalG0.crf",
    r"C:\Output\Ocean.gdb\DetectBrightOceanObjects", "BOUNDS",
    "50 Meters", "500 Meters", "50 Meters", "500 Meters", "MPA Water Polygon",
    "Water", r"C:\Data\DEM\dem_COP30_ortho.tif", "GEOID", "100 Meters")

DetectBrightOceanObjects の例 2 (スタンドアロンスクリプト)

この例では、水域マスクを使用して明るい海洋オブジェクトを検出します。

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
in_radar_data= r"C:\Data\SAR\IW_manifest_CalG0.crf"
out_feature_class = r"C:\Output\Ocean.gdb\DetectBrightOceanObjects"
out_type = "BOUNDS"
min_object_width = "50 Meters"
max_object_width = "500 Meters"
min_object_length = "50 Meters"
max_object_length = "500 Meters"
mask_features = "MPA Water Polygon"
feature_type = "Water"
in_dem_raster = r"C:\Data\DEM\dem_COP30_ortho.tif"
geoid = "GEOID"
mask_tolerance = "100 Meters"

# Run
arcpy.ia.DetectBrightOceanObjects(in_radar_data, out_feature_class, out_type,
                    min_object_width, max_object_width, min_object_length,
                    max_object_length, mask_features, feature_type, in_dem_raster,
                    geoid, mask_tolerance)

環境

圧縮, 現在のワークスペース, NoData, 出力データのコンフィグレーションキーワード, 並列処理ファクター, ピラミッド, ラスター統計, リサンプリング方法, スクラッチワークスペース, スナップ対象ラスター, タイルサイズ

ライセンス情報

Basic: Image Analyst が必要
Standard: Image Analyst が必要
Advanced: Image Analyst が必要
