Indoor Positioning データセットへのジオメトリーの追加 (Indoor Positioning ツール)
サマリー
ジオメトリー補助型屋内測位を可能にするために必要な通過可能性情報を生成します。
生成された情報は、指定された入力屋内測位システム (IPS) 測位データセットに付属物として保存されます。 このツールは、入力データからポリライン フィーチャ レイヤーを生成し、有効な各レベルにおいて連結された通過可能なパスを視覚的に確認するために使用できます。

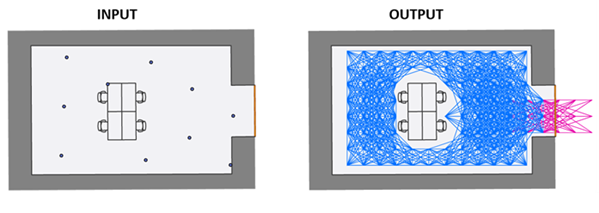

図
使用法
このツールは、有効なレベル フィーチャをカバーする規則的なポイント グリッド上にグラフを作成し、エッジは可能な屋内移動を表します。 障害物フィーチャ パラメーターで指定されたレイヤー内の壁やバリアなどの障害物フィーチャによって移動が妨げられない場合、隣接するグリッド ノード間にエッジが追加されます。 グラフは、指定された IPS Positioning データセット フィーチャクラスの IPS Positioning ポイントと IPS エリア フィーチャの交差によって定義されるエリア内でのみ作成されます。 グラフは、Entrance/Exit フィーチャ パラメーターで指定されたレイヤー内のフィーチャを使用して屋外スペースに接続するように拡張できます。
ターゲット IPS Positioning データセット パラメーターの値は、ArcGIS IPS Information Model 内の IPS Positioning データセット フィーチャクラス に準拠したポリゴン フィーチャクラスであり、添付ファイルを有効にしている必要があります。 これは、IPS Data Model の作成 ツールを使用して作成できます。
ターゲット IPS 測位データセット名 パラメーターの値は、ターゲット IPS 測位データセット パラメーターで指定された IPS 測位データセット内で使用できるデータセットの名前から選択できます。
レベル フィーチャ パラメーターの値は、施設内に含まれる各レベルのフットプリントを表すポリゴン レイヤーである必要があります。 選択したレイヤーは、次の条件を満たしている必要があります。
レイヤーには、
LEVEL_ID、VERTICAL_ORDER、およびFACILITY_IDフィールドが含まれている必要があります。このレイヤーは、ターゲット IPS Positioning データセット パラメーターで選択した IPS Positioning データセットを生成するために使用したのと同じレイヤーである必要があります。
IPS エリア フィーチャ パラメーターの値は、ジオメトリー補助型屋内測位が有効になる屋内エリアを表すポリゴン レイヤーである必要があります。 選択したレイヤー内の IPS エリア フィーチャは、次の条件を満たしている場合にのみ有効です。
レイヤーには、
LEVEL_IDフィールドを挿入する必要があります。レイヤーは、レベル フィーチャ パラメーターで選択されたレイヤーのフィーチャのいずれかと
LEVEL_IDフィールドの値を共有している必要があります。LEVEL_IDフィールドの値は Null にできません。IPS エリア フィーチャのジオメトリーは、関連付けられたレベル内に含まれている必要があります。
ヒント:
IPS エリア フィーチャ用のレイヤーは、さまざまな方法で作成できます。 ArcGIS Indoors Information Model の ユニット フィーチャクラス からコリドーおよび廊下としてラベル付けされたフィーチャを選択する方法をおすすめします。 IPS エリア フィーチャを 手動で作成 することもできます。この場合、組織のニーズに応じてデータを柔軟にカスタマイズできます。
障害物フィーチャ パラメーターの値は、ユーザーの移動をブロックする物理的なバリアを表すポリライン レイヤーである必要があります。 選択したレイヤーは、次の条件を満たしている必要があります。
レイヤーには、
LEVEL_IDフィールドを挿入する必要があります。LEVEL_IDフィールドの値は Null にできません。レイヤーが Indoors モデルの Details レイヤー に準拠している場合、選択した障害物フィーチャが通行不可能なオブジェクトやバリアのみを表していることを確認してください。
IPS Positioning ポイントがドアや階段などの通過可能なオブジェクトやバリアをカバーしている場合、これらのフィーチャが選択した障害物フィーチャに含まれていないことを確認してください。
注意:
障害物フィーチャ パラメーターに指定されたレイヤーでフィーチャが選択されていない場合、ツールはそのレイヤー内のすべてのフィーチャを障害物フィーチャとして処理します。

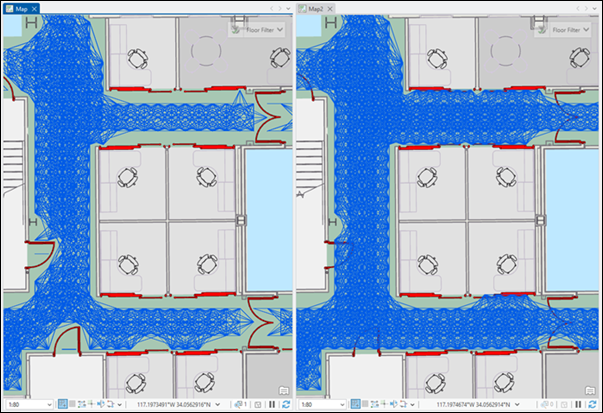

ドアや階段などの通過可能なオブジェクトを表す IPS エリア (緑色) 内のフィーチャは、選択した障害物フィーチャに含めないでください。 たとえば、最初の画像では、ドア フィーチャ (赤) が障害物フィーチャとして選択されたため、接続性グラフがドア付近で切断されています。 2 番目の画像では、選択した障害物フィーチャからドアが除かれているため、接続性グラフは廊下に沿って途切れることなく続いています。 2 番目の画像が正しいのは、IPS エリア内の歩行可能なスペースをブルードットがより簡単に移動できるようになっているためです。 Exit / Entrance フィーチャ パラメーターの値は、屋内と屋外のスペースを接続する出入口のトランジション エリアを表すレイヤーである必要があります。 選択したレイヤーは、次の条件を満たしている必要があります。
レイヤーには、
FACILITY_ID、VERTICAL_ORDER_FROM、およびVERTICAL_ORDER_TOフィールドが含まれている必要があります。2 つの頂点を含むライン フィーチャのみが、ツールによって処理されます。
少なくとも 1 つの屋内-屋外エッジを生成し、それが屋内-屋内エッジに接続するライン フィーチャのみが、ツールによって処理されます。
注意:
このパラメーターの入力として、Indoors モデルの Transitions レイヤーを使用できます。 Transitions レイヤーを使用する場合は、ツールを実行する前に 入り口フィーチャと出口フィーチャを構成 する必要があります。 構成済みの入り口フィーチャと出口フィーチャのみが処理されます。

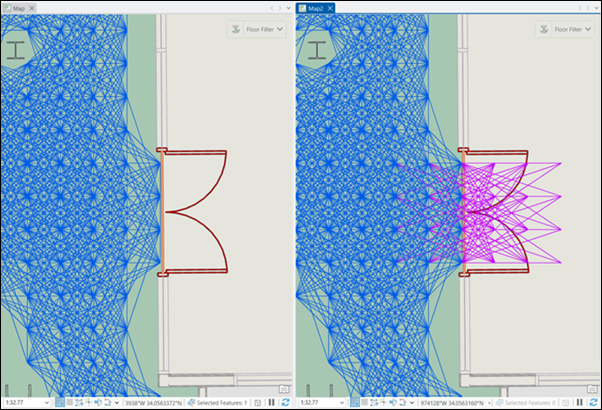

入り口フィーチャと出口フィーチャが指定されている場合、ツールは屋内スペースから屋外スペースへのスムーズな遷移を可能にするために、屋内-屋外のトランジション エッジ (ピンク) を生成します。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
ターゲット IPS 測位データセット |
IPS 測位データセットを含む入力フィーチャクラスまたはレイヤー。 |
Feature Layer |
|
ターゲット IPS 測位データセット名 |
ジオメトリー補助型屋内測位をサポートするためにジオメトリー データが付加されたターゲット IPS 測位データセット。 |
String |
|
レベル フィーチャ |
建物の各フロアを表すポリゴン フィーチャを含むフィーチャクラスまたはレイヤー。 |
Feature Layer |
|
IPS エリア フィーチャ |
ジオメトリー補助型屋内測位が有効になるエリアを表すポリゴン フィーチャを含むフィーチャクラスまたはレイヤー。 |
Feature Layer |
|
障害物フィーチャ |
通過不可能な壁、家具、窓、柱などの物理的バリアを表すポリライン フィーチャを含むフィーチャクラスまたはレイヤー。 障害物レイヤーには、 Indoors モデルでは、これは Details フィーチャ レイヤー のサブセットにすることができます。 |
Feature Layer |
|
Entrance/Exit フィーチャ (オプション) |
屋内スペースと屋外スペースの入口を表すポリライン フィーチャを含むフィーチャクラスまたはレイヤー。 入口フィーチャ レイヤーには、 |
Feature Layer |
派生した出力
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
更新された IPS 測位データセット |
更新された添付ファイルが含まれている、更新された IPS 測位データセット フィーチャクラス。 |
Feature Layer |
|
IPS 派生歩行可能フィーチャ |
入力データから派生した歩行可能な経路を表すポリライン フィーチャ。 この出力は、入力データに基づいて通過可能と判断された経路を表します。 |
Feature Layer |
環境
このツールは、ジオプロセシング環境を一切使用しません。
ライセンス情報
- Basic: いいえ
- Standard: ArcGIS IPS が必要
- Advanced: ArcGIS IPS が必要
