円で抽出 (Spatial Analyst ツール)

サマリー

中心と半径を指定した円に基づいて、ラスターのセルを抽出します。

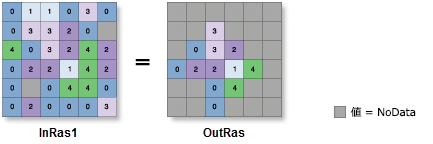

図

円で抽出ツールの図 — `OutRas = ExtractByCircle(InRas1, Point(2.5,2.5), 2, "INSIDE")`

使用法

入力ラスターからの追加属性がある場合は、そのまま出力ラスター属性テーブルに引き継がれます。記録されるプロパティに応じて、一部の属性値は再計算が必要な場合があります。
入力ラスター (Python では in_raster) の値としてマルチバンドラスターが指定された場合、すべてのバンドが使用されます。

マルチバンドラスターから選択したバンドを処理するには、まず、コンポジットバンド ツールを使用して、それら特定のバンドから構成されるラスターデータセットを作成します。次に、その結果を 入力ラスター (Python では in_raster) の値として使用します。

デフォルトの出力形式は、ジオデータベースラスターです。出力形式として Esri Grid スタックを指定した場合、スタックの名前を数字で開始したり、名前にスペースを使用したり、9 文字を超える名前にしたりすることはできません。
セルが円の内部か外部かを判定するには、セルの中心が使用されます。中心が円の円弧内にある場合、そのセルの一部が円の外にあっても、そのセル全体が内部にあると見なされます。
選択されていないセル位置には、値 NoData が割り当てられます。
入力ラスターが整数の場合、出力ラスターも整数になります。入力が浮動小数点値である場合、出力も浮動小数点値になります。
このツールに適用されるジオプロセシング環境の詳細については、解析環境と Spatial Analyst をご参照ください。

ラベル	説明	データタイプ
入力ラスター	セルを抽出する入力ラスター。	Raster Layer
中心点	抽出するエリアを定義する円の中心座標 (X,Y)。座標は入力ラスターと同じマップ単位で指定します。	Point
半径	抽出するエリアを定義する円の半径。半径は、マップ単位で指定し入力ラスターと同じ単位を使用します。	Double
抽出エリア (オプション)	入力円の内部のセルと外部のセルのどちらを選択して、出力ラスターに書き込むかを指定します。内側—入力円の内部のセルを選択して、出力ラスターに書き込みます。円の外部にあるすべてのセルは、出力ラスターでは値が NoData になります。外側—入力円の外部のセルを選択して、出力ラスターに書き込みます。円の内部にあるすべてのセルは、出力ラスターでは値が NoData になります。	String

戻り値

ラベル	説明	データタイプ
出力ラスター	入力ラスターから抽出したセル値が格納される出力ラスター。	Raster

ExtractByCircle(in_raster, center_point, radius, {extraction_area})

名前	説明	データタイプ
in_raster	セルを抽出する入力ラスター。	Raster Layer
center_point	`Point` クラスによって、抽出するエリアを定義する円の中心座標 (X,Y) が決まります。クラスの形式:は次のとおりです。 `Point (x, y)` 座標は入力ラスターと同じマップ単位で指定します。	Point
radius	抽出するエリアを定義する円の半径。半径は、マップ単位で指定し入力ラスターと同じ単位を使用します。	Double
extraction_area (オプション)	入力円の内部のセルと外部のセルのどちらを選択して、出力ラスターに書き込むかを指定します。 `INSIDE`—入力円の内部のセルを選択して、出力ラスターに書き込みます。円の外部にあるすべてのセルは、出力ラスターでは値が NoData になります。 `OUTSIDE`—入力円の外部のセルを選択して、出力ラスターに書き込みます。円の内部にあるすべてのセルは、出力ラスターでは値が NoData になります。	String

戻り値

名前	説明	データタイプ
out_raster	入力ラスターから抽出したセル値が格納される出力ラスター。	Raster

コードのサンプル

ExtractByCircle 例 1 (Python ウィンドウ)

次の例では、ポイント位置から半径 500 メートル内のセルを抽出しています。

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outExtCircle = ExtractByCircle("elevation", arcpy.Point(482838.823, 222128.982),
                                500, "INSIDE")
outExtCircle.save("c:/sapyexamples/output/extcircle")

ExtractByCircle 例 2 (スタンドアロンスクリプト)

次の例では、ポイント位置から半径 1,000 メートル内のセルを抽出しています。

# Name: ExtractByCircle_Ex_02.py
# Description: Extracts the cells of a raster based on a circle.
# Requirements: Spatial Analyst extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = ("elevation")
centerPoint = arcpy.Point(482838.823, 222128.982)
circRadius = 1000
extractType = "INSIDE"

# Run ExtractByCircle
outExtCircle = ExtractByCircle(inRaster, centerPoint, circRadius,
                               extractType)

# Save the output
outExtCircle.save("c:/sapyexamples/output/extcircle02")

環境

自動コミット, セルサイズ, セルサイズ投影法, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, マスク, 出力データのコンフィグレーションキーワード, 出力座標系, スクラッチワークスペース, スナップ対象ラスター, タイルサイズ

ライセンス情報

Basic: Spatial Analyst が必要
Standard: Spatial Analyst が必要
Advanced: Spatial Analyst が必要
