Вычислить стоимость перемещения

Инструмент Вычислить стоимость перемещения измеряет время в пути или расстояния между парами точек по прямой или с учетом режима передвижения по сети.

Выходные данные представляют собой размещенный слой объектов.

Пример

Супермаркет с бонусной программой хочет узнать, насколько издалека его посетители едут в магазин. Аналитик с помощью инструмента Вычислить стоимость перемещения находит расстояния перемещения между каждым покупателем и магазином (по почтовому индексу).

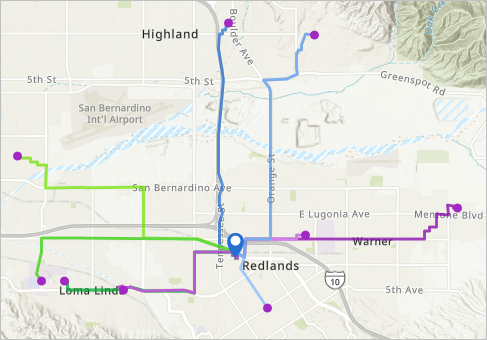

Расстояние перемещения между почтовым индексом посетителя и расположением магазина

Примечания по использованию

Вычислить стоимость перемещения содержит конфигурации для входных слоев, настроек анализа и результирующих слоев.

Входные слои

Группа Входные слои включает в себя следующие параметры:

  • Слой Из и Слой В указывают местоположения источника и назначения, между которыми будет вычислена стоимость поездки.

    Для входных объектов количество объектов отображается под именем слоя. Количество включает все объекты в слое, за исключением объектов, которые были удалены с помощью фильтра. Параметры среды, такие как Экстент обработки, не отражаются на количестве объектов.

    Соединения между начальными и конечными точками зависят от числа объектов в слое Из и слое В и сведены в следующей таблице:

    Слой Из Слой В Соединения
    Один объект Один объект Начальная точка, связанная с пунктом назначения
    Один объект Более одного объекта Начальная точка соединяется со всеми пунктами назначения.
    Более одного объекта Один объект Все начальные точки соединяются с пунктом назначения.
    Более одного объекта Более одного объекта Соединения много-ко-многим создаются при помощи сопоставления полей идентификаторов. Каждая начальная точка связывается с пунктом назначения, имеющим соответствующее значение поля ID.

  • Параметры Поле ID маршрута в слое Из и Поле ID маршрута в слое В указывают поля в слое Из и слое В, которые идентифицируют предопределенную пару источник-назначение. Каждая начальная точка связывается с пунктом назначения, имеющим соответствующее значение поля ID. Эти параметры доступны, если для слоя Из или слоя В выбраны слои с несколькими точками.

  • Дополнительные слои барьеров используются для добавления объектов, которые действуют как временные ограничения при передвижении по нижележащим улицам. Параметр Дополнительные слои барьеров включает в себя следующие подпараметры:

    • Слой точечных барьеров — точечные объекты, которые блокируют трафик в определенном месте вдоль улицы. Передвижение разрешено по улице, но не через барьер. Примерами точечных барьеров являются упавшее дерево, дорожно-транспортное происшествие или оборванная линия электропередачи.

    • Слой линейных барьеров — линейные объекты, которые блокируют движение на нескольких участках дороги. Линейные барьеры запрещают проезд в любом месте, где барьеры пересекаются с улицами. Примерами линейных барьеров могут быть парад или акция протеста.

    • Слой полигональных барьеров — полигональные объекты, которые блокируют движение по целым участкам уличной сети. Полигональные барьеры запрещают проезд в любом месте, где полигоны пересекаются с улицами. Примерами полигональных барьеров могут служить наводнение или лесной пожар.

    Вы можете выбрать слой, щелкнув Слой Слой, или с помощью кнопки Нарисовать входные объекты создать слой скетча для использования его в качестве входных данных.

    Для входных объектов количество объектов отображается под именем слоя. Количество включает все объекты в слое, за исключением объектов, которые были удалены с помощью фильтра. Параметры среды, такие как Экстент обработки, не отражаются на количестве объектов. Для линейных и полигональных барьеров поддержка определяется количеством пересекающихся улиц, а не количеством объектов.

Настройки анализа

Группа Настройки анализа включает в себя следующие параметры:

  • Тип измерения используется, чтобы выбрать метод, с помощью которого будет вычисляться стоимость поездки. Это может быть метод Линейное расстояние или режим передвижения.

    Расстояния по прямой рассчитываются с использованием геодезический метода, а не Евклидовой геометрии. Геодезические линии строятся с учетом реальной формы поверхности Земли (эллипсоида, а точнее – геоида). Расстояния измеряются между двумя точками на выгнутой поверхности (геоида), что отличается от измерения того же расстояния на плоскости.

    Режимы передвижения доступны только, если у вас есть права на выполнение Сетевого анализа.

    Более подробно о режимах передвижения

  • Время отправления указывает дату и время, когда начинается поездка, для вычисления стоимости перемещения. Этот параметр учитывает скорость перемещения для режимов передвижения, основанных на времени и влияет на накопление времени для режимов передвижения, основанных на расстоянии. Опции параметра Время отправления следующие:

    • Сейчас — дата, время и условия дорожного движения основаны на дате и времени запуска инструмента. Условия текущего трафика будут использоваться, когда они доступны.

    Опция Сейчас предназначена для выполнения анализа в реальном времени. Повторный запуск инструмента приведет к изменению даты и времени, что может изменить условия дорожного движения и повлиять на результат. Если вы не хотите, чтобы дата и время менялись при последующих запусках, рекомендуется использовать опцию Пользовательские дата и время, а не Сейчас.

    Дату и время запуска конкретного инструмента можно просмотреть в истории анализа.

    • Пользовательские дата и время — дата, время и условия дорожного движения будут основываться на указанных дате и времени. Если пользовательские дата и время находятся в пределах четырех часов от текущего времени, при возможности будут использоваться условия текущей ситуации на дорогах. Если пользовательские дата и время выходят за пределы часа от текущей даты и времени, при возможности будут использоваться средние условия исторического трафика для дня недели и времени суток. Используйте эту опцию для выполнения анализа с учетом типичной ситуации на дорогах. Например, выберите 9:00 утра в предыдущий понедельник, чтобы выполнить анализ с типичными для 9:00 утра понедельника условиями.

    • Время не указано — дата и время анализа не указаны. Скорость движения будет основана на средней скорости по историческому трафику или на установленном ограничении скорости.

  • Форма маршрута – определяет, как будут выглядеть выходные маршруты. Один и тот же расчет для стоимости поездки используется независимо от того, какая форма маршрута выбрана. Вычисление всегда основано на выбранном типе измерения. Опции параметра Форма маршрута следующие:

    • Прямая линия –создает прямые линии (также называемые желаемыми) между исходными точками и точками назначений. Используется по умолчанию.

    • Следовать улицам создает маршруты с формой на основе базовой уличной сети. Следовать улицам недоступно, если тип измерения Линейное расстояние.

Слои результатов

Группа Слои результата включает в себя следующие параметры:

  • Выходное имя определяет имя слоя, который создается и отображается. Имя должно быть уникальным. Если слой с таким же именем уже существует в вашей организации, инструмент завершится ошибкой, и вам будет предложено указать другое имя.

  • Включить слои маршрутов — сохраняет каждый результирующий маршрут как слой маршрута. Слой маршрута включает всю информацию для отдельного маршрута, например, назначенные остановки и направления движения. Создание слоев маршрутов применяется, если вы хотите опубликовать отдельные маршруты для других участников в вашей организации. Щелкните отдельный полученный маршрут, чтобы открыть всплывающее окно с опциями для редактирования, открытия слоя маршрута или масштабирования маршрута.

  • Сохранить в папке — указывает имя папки в Мои ресурсы, в которой будет сохранен результат.

Ограничения

К инструменту применяются следующие ограничения:

  • Максимальное количество слоев маршрута, которое может быть создано – 1,000. Если результат содержит более 1000 маршрутов и установлена отметка Включить слои маршрута, инструмент создаст только выходной сервис объектов.

  • Кнопка Нарисовать входные объекты не доступна в Scene Viewer.

Следующие ограничения применяются к инструменту, если ваш корпоративный портал ArcGIS настроен на сервисы маршрутизации из ArcGIS Online:

  • Входные слои могут содержать не более 5000 объектов.

  • Произойдет ошибка, если для выполнения инструмента требуется более 240 минут (4 часов). Если произойдет ошибка, попробуйте перезапустить анализ с меньшим количеством входных объектов.

  • Можно указать до 250 объектов, работающих как точечные барьеры.

  • Если число объектов улиц, пересекаемых всеми линейными барьерами, превышает 500, будет возвращена ошибка.

  • Если число объектов улиц, пересекаемых всеми полигональными барьерами, превышает 2000, будет возвращена ошибка.

  • Расстояние по прямой между любой парой источник - пункт назначения не может превышать 27 миль (43,45 км), когда режим перемещения выбран как Время пешком или Расстояние пешком.

Если ваш портал ArcGIS Enterprise настраивает сервисы маршрутизации путем публикации с использованием собственного набора данных сети, то ограничения зависят от конфигурации сервисов маршрутизации.

Параметры среды

Настройки среды анализа — это дополнительные параметры, которые влияют на результаты работы инструмента. Вы можете получить доступ к настройкам среды анализа инструмента из группы параметров Настройки среды.

Этот инструмент поддерживает следующие параметры среды анализа:

Кредиты

Кредиты будут расходоваться, если ArcGIS Enterprise настроен на использование сервисов маршрутизации ArcGIS Online, а для типа измерения выбран режим передвижения.

Дополнительные сведения см. в разделе Понятие кредитов для пространственного анализа.

Выходные данные

Этот инструмент содержит следующие выходные данные:

  • Один линейный слой с линиями, соединяющими объекты-источники с объектами-назначениям.

  • Один точечный слой с неназначенными пунктами в слое Из.

  • Один точечный слой с неназначенными пунктами в слое В.

  • Один слой маршрута на линию (дополнительно).

    Более подробно о слоях маршрута

Лицензионные требования

Для этого инструмента требуются следующий тип пользователя и конфигурации:

  • Тип пользователя Creator, Professional или Professional Plus

  • Роль Издатель или Администратор или эквивалентная пользовательская роль

Для применения режимов передвижения необходимы следующие сервисы маршрутизации и лицензии:

  • Права на сетевой анализ

  • Маршрут (Асинхронный)

  • Сервис маршрутизации

Подробнее о настройке сервисов маршрутизации
