Использование анализа пространства изображения для работы перспективными снимками

Доступно с лицензией Image Analyst.

Когда сенсор делает снимок, он получает сцену в перспективной геометрии. Для изображений дистанционного зондирования эта геометрия описана в модели сенсора, сопутствующей изображению в метаданных. В режиме перспективы отображения вида карты вы можете отобразить перспективное изображение в системе координат изображения (ICS), называемой пространством изображения, а не в системе координат карты, что обеспечивает более интуитивную интерпретацию изображения.

Работа с перспективным изображением в пространстве изображения способствует беспрепятственному преобразованию между ICS и системой координат карты для отображения, интерпретации, получения и редактирования векторных ГИС-данных на перспективных изображениях.

В режиме перспективы, также называемом режимом пространства изображения, вы можете визуализировать изображения интуитивно, исходя из перспективы сенсора. Сбор и редактирование объектов в пространстве изображения использует существующие инструменты редактирования; вы можете редактировать с помощью вкладки Редактировать. Кроме того, вы можете выполнять точечные, линейные и площадные измерения в изображении; делать вертикальные измерения; получить высоту структур в пространстве изображения на основе предоставленной информации о модели сенсора и метаданных.

В этом рабочем процессе вы визуализируете изображение, получите данные и выполните вертикальные измерения в изображении в режиме перспективы. В этом рабочем процессе следующие пять шагов:

Загрузка учебных данных

Скачайте примеры перспективных спутниковых снимков и других данных, поддерживающих рабочий процесс анализа пространства изображения.

В веб-браузере откройте веб-сайт Image Space Analysis sample data .
В правом верхнем углу щелкните кнопку Загрузить. Дополнительно щелкните правой кнопкой файл .zip и выберите Загрузить.
После завершения загрузки следует распаковать файл .zip и переместить папку с учебными данными в вашу папку C:\.
Убедитесь, что папка C:\SampleData\DG-Rio\ со вложенными папками существует.

Учебные данные готовы к использованию в рабочем процессе анализа пространства изображения

Активация пространства изображения

Для активации пространства изображения, выполните следующие шаги:

Перейдите к C:\sampledata\dg-rio\ProProject и дважды щелкните файл проекта Rio-ImageSpaceAnalysis.aprx.

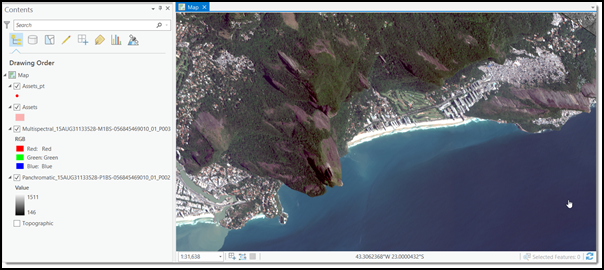

ArcGIS Pro задает среду проекта и загружает изображение и слои классов объектов на панель Содержание. Изображение отображается в стандартном картографическом виде карты с направлением на север вверху дисплея.

Спутниковые снимки WorldView-2, любезно предоставленные DigitalGlobe

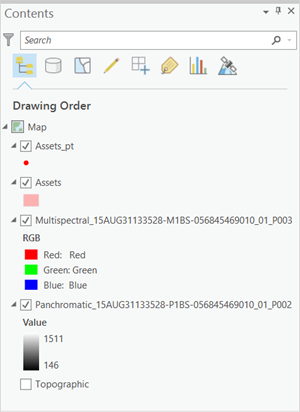

Убедитесь, что на панели Содержание отображается пять слоев.

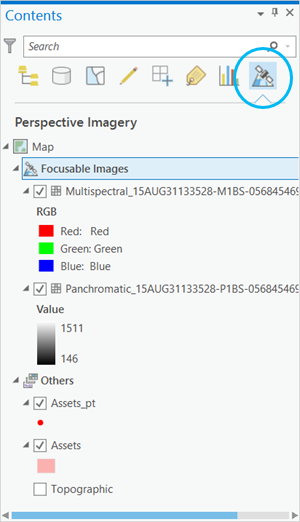

На панели Содержание щелкните кнопку По перспективному изображению .

Изображения сортируются по возможности фокуса. Изображения с возможностью фокуса - это те, которые подходят для отображения или анализа в пространстве изображения, что определяется требуемыми метаданными, связанными с изображениями.

Изображения с возможностью фокуса перечислены в разделе Изображения с возможностью фокуса, за ними перечислены другие слои на панели Содержание.

Просмотр изображения

Чтобы просмотреть изображения в виде карты пространства изображения, выполните следующие шаги:

Выберите слой Multispectral_15AUG31133528-M1BS-056845469010_01_P003 на панели Содержание.
Щелкните кнопку Задать как Фокусное изображение выключено , чтобы активировать вид пространства изображения.

Кнопка фокусного изображения переключается на Задать как фокусное изображение включено . Изображение больше не выглядит искаженным, и вы можете визуализировать изображение, исходя из перспективы сенсора.

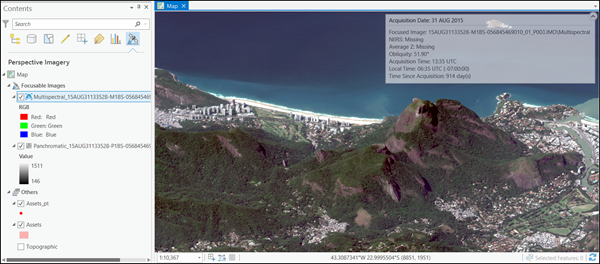

На карту будет наложено окно проекционного дисплея (HUD), которое отображает обычно необходимые метаданные, относящиеся к изображению, с которым вы работаете.

Изображение с возможность фокуса с HUD — Спутниковые снимки WorldView-2, любезно предоставленные DigitalGlobe

Если необходимо, минимизируйте HUD с помощью кнопки минимизации.
Переместите курсор к краю HUD, чтобы изменить тип курсора на курсор перемещения, что позволяет переместить и расположить HUD где угодно на карте.

Редактирование объектов

Чтобы редактировать объекты в пространстве изображения, выполните следующие шаги:

Выберите слой Panchromatic_15AUG31133528-P1BS-056845469010_01_P002 на панели Содержание.
Щелкните кнопку Задать как Фокусное изображение выключено , чтобы активировать пространство изображения.

Кнопка переключается на Задать как Фокусное изображение включено .
Щелкните вкладку Карта, щелкните стрелку ниспадающего меню Закладки и выберите закладку Airport.

Изображение расположено в виде пространства изображения и готово к сбору объектов.
Щелкните вкладку Редактировать для просмотра всех инструментов редактирования.
Щелкните кнопку инструмента Создать в группе Объекты

Появится панель Создать объект.

Более подробную информацию о редактировании см. в разделе Краткий обзор редактирования.
В списке выберите класс объектов, в который вы хотите сохранить изменения.
Щелкните кнопку инструмента Полигон и оцифруйте несколько зданий.
Повторите шаги с 5 по 7 для каждого отдельного здания, которое вы хотите оцифровать.
После окончания сбора ваших объектов, нажмите кнопку Сохранить изменения.

Выполнение вертикальных измерений

Чтобы измерить высоту объектов, выполните следующие шаги:

Убедитесь, что слой изображения активный на панели Содержание.

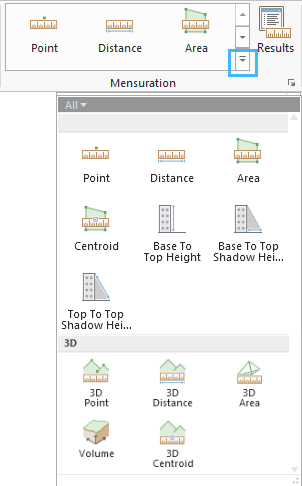

На вкладке Изображение щелкните стрелку ниспадающего меню, чтобы получить доступ к инструментам измерений в группе Измерение.

Доступные инструменты зависят от метаданных слоя изображений, выбранного на панели Содержание. Например, метаданные должны включить высоту солнца над горизонтом и дату съемки, чтобы использовать инструменты измерения теней. Смотрите в Выполнение измерений с помощью изображения таблицу, которая приводит информацию метаданных, необходимую для каждого инструмента измерения.
Нажмите кнопку инструмента Высота от вершины до верхней точки тени .

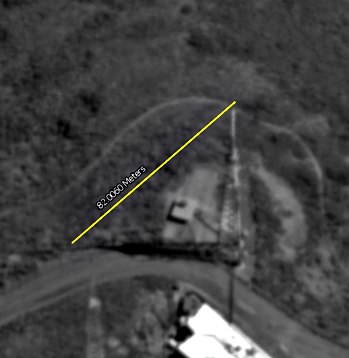

Задайте две точки - первая на вершине конструкции, а другая на вершине тени конструкции - как показано на следующем рисунке:

Спутниковые снимки WorldView-2, любезно предоставленные DigitalGlobe

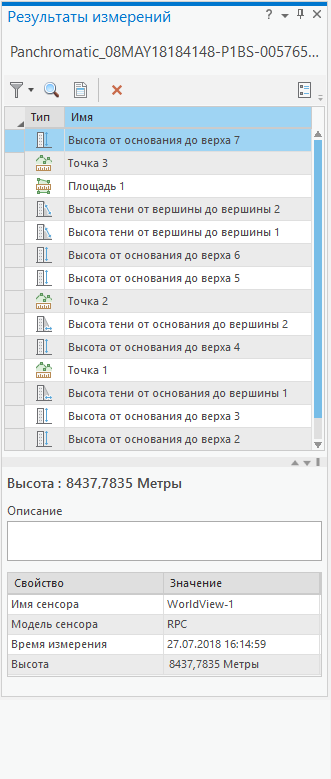

Результат измерения показан на карте вместе с рисунком. Просмотрите подробную информацию об измерениях на панели Результаты измерения. Также отображаются метаданные, связанные с изображением и измерениями.
Выберите измерение из таблицы и нажмите клавишу F2, чтобы переименовать измерение Имя на панели Результаты измерения.
Добавьте описание измерения в текстовом поле Описание на панели.
Нажмите кнопку Создать отчет , чтобы экспортировать результаты измерения в текстовый файл на диске.

Измерения автоматически сохраняются в наборе классов в базе геоданных проекта. Измерения загружаются автоматически на панель Результаты измерения при загрузке проекта.

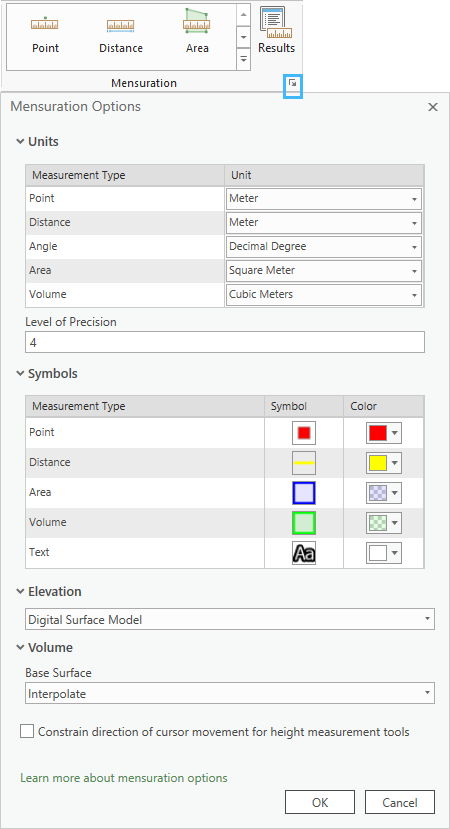

При необходимости щелкните кнопку опций в группе Измерение, чтобы задать файл высот для улучшения точности измерений. Перейдите к C:\sampledata\dg-rio\DEM и выберите файл WorldSRTM30m.mrf.
