Классы пространственных объектов

Классы пространственных объектов – однородные совокупности однотипных объектов, каждый из которых имеет одинаковое пространственное представление, в виде точек, линий, или полигонов, и общего набора атрибутов, например, линейный класс пространственных данных для представления осевых линий дорог. Четыре основных типа классов пространственных данных – это точки, линии, полигоны и аннотации.

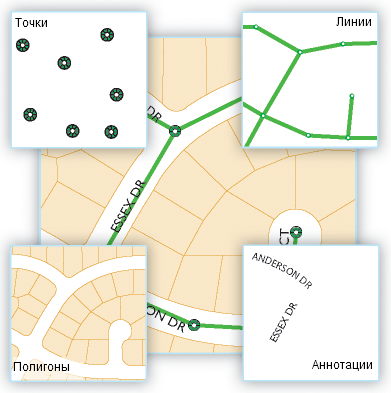

На рисунке ниже, эти классы объектов используются для представления четырех наборов данных по одной и той же области:

• Канализационные люки в виде точек

• Коллекторы

• Полигоны земельных участков

• Аннотация названий улиц

На этой схеме, вы, возможно, также отметили потенциальное требование моделировать некоторые расширенные свойства объектов. Например, линии канализационных труб и местоположения люков составляют сеть коллектора ливневой канализации, т.е. систему, с помощью которой можно моделировать объем стока и потоки. Также следует отметить, как соседние участки используют общие границы. Большинство пользователей участков хотят поддерживать целостность общих границ объектов в своих наборах данных с помощью топологии. Часто пользователям необходимо моделировать такие пространственные отношения и поведения в своих географических наборах данных. В этих случаях вы можете расширить эти базовые классы пространственных объектов, добавив ряд дополнительных элементов базы геоданных, таких как топологии и инженерные сети.

Классы объектов создаются и хранятся в базе геоданных либо как отдельные объекты, либо организованные в набор классов объектов. Наборы классов объектов используются для пространственного или тематического объединения классов пространственных объектов. Основная цель набора классов объектов заключается в обеспечении более сложного поведения для ваших классов пространственных объектов, такого как топология и инженерная сеть, упомянутые выше.

Существуют четыре основных способа создания класса пространственных объектов:

• С помощью мастера Создать класс пространственных объектов

• С помощью инструмента геообработки Создать класс пространственных объектов

• Сохранив содержимое слоя карты

• Конвертация внешнего источника данных, такого как шейп-файл или данные САПР, в класс объектов

Подробнее об опциях и параметрах, доступных при создании нового класса объектов, см. в разделе Свойства класса пространственных объектов.

Расширение классов пространственных объектов

После создания класса объектов, есть несколько способов расширения его возможностей, поведения и обеспечения целостности данных.

Использование	Действие
Подтипы	Создает набор подклассов объектов в одном классе пространственных объектов. Подтипы часто применяется для управления различным поведением поднаборов объектов одинакового типа.
Домены	Задает список или диапазон допустимых значений для атрибутов класса объектов. Домены помогают обеспечивать целостность данных и часто используются для классификации данных (класс дорог, коды зон, классификаторы использования земель).
Версионность	Управляют рядом ключевых технологических процессов управления ГИС-данными, например, обеспечивают поддержку длинных транзакций, исторических архивов и многопользовательского редактирования.
Топология	Управляет общей геометрией совпадающих объектов. Топология позволяет создавать правила, управляющие поведением объектов, которые имеют общее местоположение или общие границы.
Инженерная сеть	Позволяет моделировать и проводить анализ сложных инженерных сетей, таких как электрические, газовые, канализационные, сети водоснабжения, водостоков, телекоммуникаций.
