Вырезание и создание остаточных участков

Остаточные участки могут создаваться, когда новые участки перекрываются и вырезают нижележащие участки. Когда участки накладываются на нижележащие участки и вырезают их, области, покрытые перекрывающимися участками, удаляются или вырезаются из нижележащих участков. Области, которые остаются, являются остаточными участками.

Входной участок с оранжевыми линиями заливки вырежет целевые участки с зелеными линиями заливки.

Используйте инструмент Вырезать в галерее Инструменты на вкладке Рабочие процессы записи участков, чтобы создать остаточные участки.

Более подробно об инструменте Вырезать

Вырезание участков в рабочем процессе, управляемом записью

При создании остаточных участков в рабочем процессе, управляемом записью, используйте опцию Отбросить (остаток) на панели Вырезать. Вырезаемый участок сохраняется как исторический, а остаточный участок создается и связывается с активной записью участка.

При вырезании и создании остаточных участков в рабочем процессе на основе записей данные участков обновляются следующим образом:

• Вырезающий и оставшийся участок связаны с активной записью, которая является создавшей участок.

  Поле Created By Record вырезанного и оставшегося участка заполняется значением GlobalID активной записи участка.

• Исходный участок, который был обрезан, сохраняется как исторический.

  Поле Retired By Record исходного участка заполняется значением GlobalID записи, которая создала новый и оставшийся участки.

• Если есть размеры COGO на линиях родительских участков, которые вырезаются, в поле COGO Type линий остаточного участка устанавливается значение Вычислено, и расстояния COGO являются пропорциональными.

• Поле Stated Area остаточного участка рассчитывается, если значение атрибута Stated Area существует на родительском участке.

• Атрибуты, заполненные пользователем, исходного участка переносятся в новый остаточный участок.

Чтобы вырезать участки в рабочем процессе, управляемом записью, выполняются следующие основные шаги:

1. Создайте запись участка и задайте её как активную на карте.

2. Создайте и выровняйте новые участки, которые будут обрезать существующие участки.

3. Щелкните Вырезание в галерее Инструменты на вкладке Рабочие процессы записи участков.

4. Выберите новый участок и щелкните Вырезание в галерее Инструменты на вкладке Рабочие процессы записи участков, чтобы открыть инструмент Вырезание.

5. На панели Вырезание выберите вырезаемые участки для вкладки Входные объекты.

6. Откройте вкладку Целевые объекты и выберите объекты, которые вы хотите выбрать.

7. Щелкните Отбросить (остаток) в качестве опции вырезания.

8. Нажмите на кнопку Вырезание, чтобы выполнить вырезание и создание остаточных участков.

   См. Разделение участков с помощью меток и границ, чтобы узнать больше о вырезании и создании оставшихся участков.

Объекты участков

Если новые участки вырезают существующие, объекты участков обновляются следующим образом:

• Линии границ, вырезанные новым участком, записываются как исторические. Для остаточных участков создаются новые линии границы. Поле Created By Record для линий нового участка получает GlobalID активной записи участка.

• Линии границ, которые больше не используются другими смежными участками, записываются как исторические. Поле Retired By Record линий участков заполняется значениями GlobalID из активной записи.

• Линии границ, которые частично задают вырезаемые участки и используются другими соседними участками, будут записаны как исторические. Для остаточных участков будут созданы новые границы разделения.

• Общие границы, не измененные вырезающим полигоном, остаются неизменными и связаны с исходной записью, которая их создала.

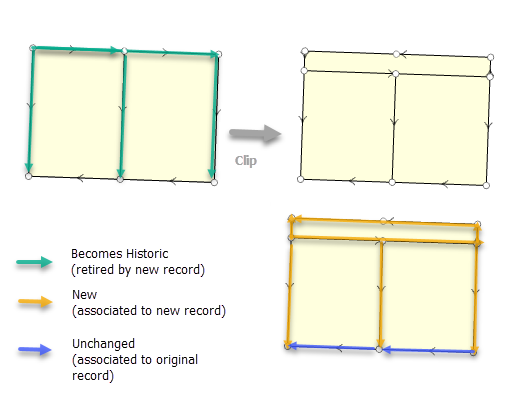

Общие линии границы обновляются при вырезании и создании оставшихся участков.

Вырезание участков вне записи

В наборе данных участков остаточные участки могут быть созданы с активной записью на карте или без нее. При вырезании участков без активной записи на карте, история участков не будет отслеживаться, и участки не будут связаны с записями, которые их создали или удалили. Вырезание участков без активной записи выполняется, когда вы производите изменения качества данных или очистку набора данных участков.
