Создание компоновки участков

Вы можете создать компоновку участка или компоновку титульной карты для одного участка в наборе данных участков с помощью инструмента геообработки Экспорт последовательных объектов участков. Инструмент экспортирует объекты выбранного участка в отдельные классы объектов, которые можно использовать для создания компоновок участков. В экспортированные классы объектов добавляются дополнительные поля, чтобы объекты участков можно было маркировать и табулировать по часовой стрелке.

Любые связанные таблицы объектов участков будут экспортированы с отдельными классами объектов. Примерами связанных таблиц могут быть объектно-связанные аннотации или вложения.

Компоновки участков

Компоновка участка или компоновка титульной карты — это изображение отдельного участка, описанного в соответствии с местным законодательством. Компоновка участка или компоновка титульной карты может отображать следующее:

  • Изображение отдельного участка с последовательно подписанными линиями или угловыми точками.

  • Имена владельцев

  • Подробности о регистрации

  • Идентификационный номер участка

  • Таблица с перечислением x,y координат для каждой последовательно подписанной точки

  • Таблица с перечислением измерений для каждой последовательно подписанной линии

  • Таблица, в которой перечислены параметры кривой для каждой последовательно подписанной кривой

  • Соединительные линии или связи участка

  • Связанная информацию о записи участка

  • Сопутствующая информация об участке, например аннотация, связанная с объектами

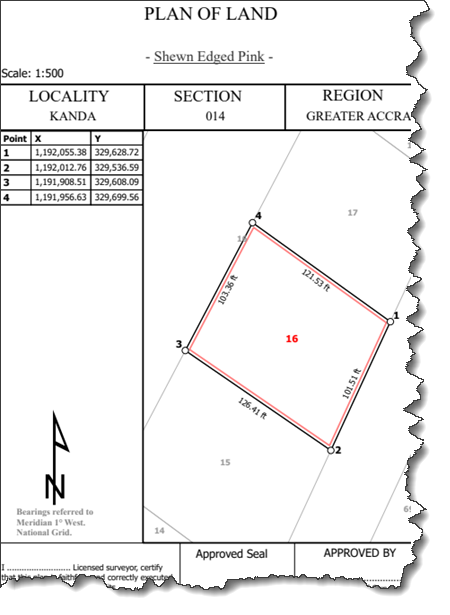

Пример титульной карты или компоновки участка

Титульная карта, показывающая участок с последовательно подписанными угловыми точками.

При создании компоновки участка учитывайте следующее:

  • После создания компоновки участка вы можете использовать инструмент Экспорт последовательных объектов участка, чтобы экспортировать и перезаписать объекты участка, используемые в компоновке. Компоновку можно обновить с помощью другого участка в другом местоположении.

  • Если вы хотите добавить две таблицы в компоновку для одного объекта участка, вам понадобятся два слоя, по одному для каждой таблицы. Например, если вы хотите добавить таблицу для кривых и таблицу для прямых линий, вам потребуется добавить два векторных слоя с линиями участков, каждый с определяющими запросами, запрашивающими прямые линии и кривые.

  • Вы можете экспортировать компоновку в PDF.

  • Вы можете автоматизировать процесс создания и экспорта компоновки с помощью ArcGIS Pro SDK или скриптов Python.
