Работа со свойствами сети трассировки

Доступ к свойствам сети трассировки можно получить как из панели Содержание, так и из панели Каталог в ArcGIS Pro. При доступе из панели Содержание в диалоговом окне Свойства слоя отображается информация о свойствах конкретного слоя, а также о свойствах набора данных сети трассировки. Доступ из панели Каталог отображает диалоговое окно Свойства сети трассировки и показывает только свойства набора данных сети трассировки.

Доступ к свойствам сети трассировки

Диалоговые окна Свойства слоя и Свойства сети трассировки предоставляют доступ к одним и тем же свойствам набора данных сети трассировки , однако при обращении к Свойствам слоя из панели Содержание дополнительные вкладки, такие как Общее, Метаданные и Источник, предоставляют доступ к свойствам слоя, общим для всех слоев карты.

Доступ к диалоговому окну Свойства слоя можно получить через контекстное меню слоя сети трассировки на панели Содержание.

  1. Убедитесь, что сеть трассировки добавлена в активную карту. Если слоя сети трассировки на карте нет, тогда на панели Каталог щелкните правой кнопкой набор данных сети трассировки Сеть трассировки и выберите Добавить в новую карту или Добавить в текущую карту.

    Сеть трассировки и связанные классы сети добавлены в новый или существующий вид карты.

  2. На панели Содержание щелкните слой сети трассировки правой кнопкой и выберите Свойства.

    Появится диалоговое окно Свойства слоя.

  3. В диалоговом окне Свойства слоя доступны следующие вкладки:

    • Общие

    • Метаданные

    • Источник

    • Сеть трассировки

    • Топология сети

    • Сетевые атрибуты

    • Схемы сети

    Примечание:

    Вы можете развернуть это диалоговое окно, дважды щелкнув верхнюю панель меню.

Доступ к диалоговому окну Свойства сети трассировки можно получить через контекстное меню набора данных сети трассировки на панели Содержание.

  1. Если ArcGIS Pro открыт, на панели Каталог откройте базу геоданных и набор классов объектов, содержащий сеть трассировки.

  2. На панели Каталог щелкните набор данных сети трассировки правой кнопкой и выберите Свойства.

    Откроется диалоговое окно Свойства сети трассировки.

В диалоговом окне Свойства слоя доступны следующие вкладки:

  • Сеть трассировки

  • Топология сети

  • Сетевые атрибуты

  • Схемы сети

Диалоговое окно Свойства сети трассировки доступно на панели Каталог.

Дополнительные сведения об информации, доступной на каждой из вкладок свойств набора данных, см. в следующем разделе.

Вкладка Сеть трассировки

Вкладка Сеть трассировки содержит информацию о дате создания и последнего изменения, а также версию и конфигурацию трассировки для сети трассировки:

  • Время создания

  • Версия сети трассировки

  • Создано с помощью версии ArcGIS Pro

  • Время последнего изменения

  • Владелец сети трассировки портала (см. примечание ниже)

  • Обновлено (см. примечание ниже)

  • Конфигурации трассировки

    • В разделе Конфигурации трассировки находятся имя, описание, автор, время создания и теги конфигураций трассировки, созданных в сети трассировки. Более подробно см. в разделе Конфигурации трассировки.
Примечание:

При работе с многопользовательской базой геоданных свойство Владелец инженерной сети портала и обновленные свойства доступны только при открытии из подключения к базе данных от имени владельца базы данных сети трассировки. Использование владельца сети трассировки портала помогает в задачах конфигурации и публикации.

На этой вкладке перечислены классы объектов, которые участвуют в сети трассировки, и их роли.

Вкладка Топология сети

Вкладка Топология сети содержит информацию о том, включена ли топологии сети, общем количестве ребер и соединений в сети, числе измененных областей и количестве линейных и точечных объектов-ошибок. Кроме того, сюда записывается информация о выполнении в сети трассировки следующих операций:

  • Включен

  • Исходно включить время топологии

  • Продолжительность первого включения топологии

  • Ребра

  • Соединения

  • Количество ошибок точек

  • Количество ошибок линий

  • Число измененных областей

  • Время полной проверки топологии

  • Продолжительность полной проверки топологии

  • Время частичной проверки топологии

  • Продолжительность частичной проверки топологии

  • Включить время топологии

  • Включить продолжительность топологии

  • Отключить время топологии

  • Отключить продолжительность топологии

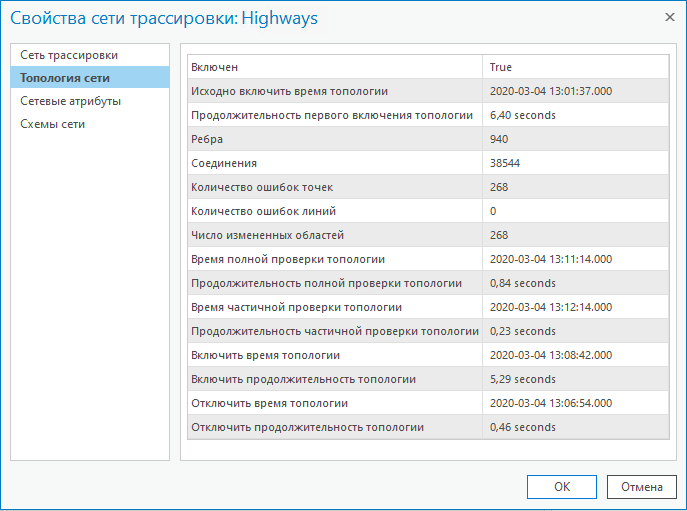

Вкладка Топология сети

Вкладка Атрибуты сети

Вкладка Атрибуты сети включает информацию об атрибутах сети и назначениях в сети трассировки. Поскольку сетевые атрибуты создаются в сети трассировки, они перечислены в таблице атрибутов:

  • Имя

  • Тип поля

  • Может содержать значение NULL

  • Делимый

  • Время создания

Когда сетевые атрибуты назначаются определенному классу объектов, подтипу или полю, они вносятся в таблицу Назначения:

  • Имя атрибута

  • Имя класса

  • Имя поля

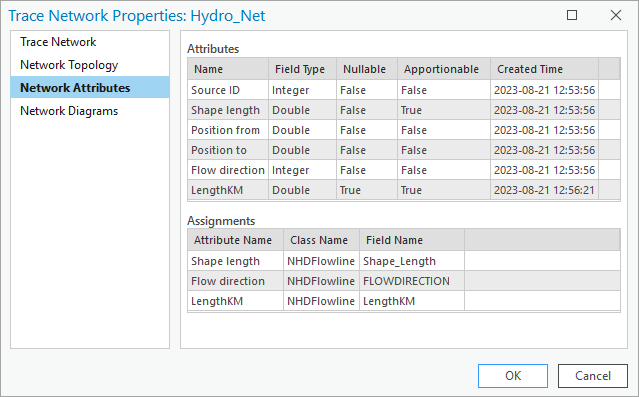

Вкладка Атрибуты сети

Вкладка Схемы сети

Вкладка Схемы сети включает информацию о существующих шаблонах схем в сети трассировки. Отображается информация по следующим свойствах для каждого шаблона схемы:

  • Имя

  • Время создания

  • Время последнего изменения

  • Хранение схемы

  • Системный

  • Расширить схему

  • Описание

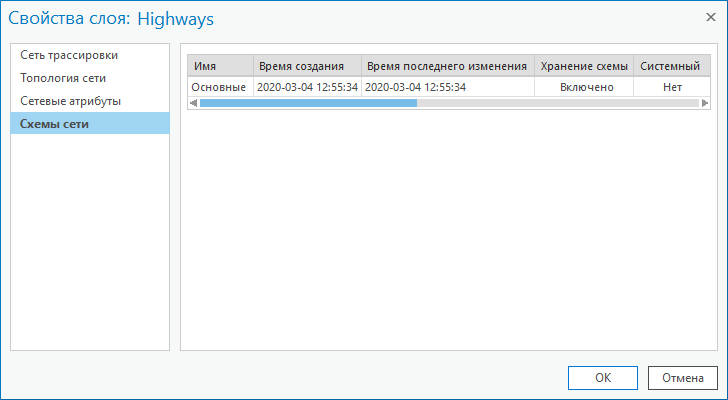

Вкладка Схемы сети
