Набор данных LAS в TIN (Инструменты 3D Analyst)

Краткая информация

Экспортирует триангуляционную нерегулярную сеть (TIN) из набора данных LAS.

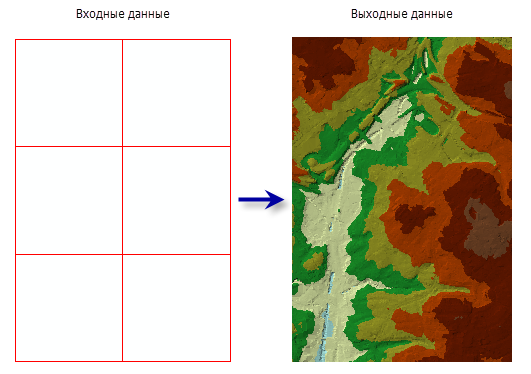

Иллюстрация

Набор данных LAS в TIN

Использование

Вы можете фильтровать точки набора данных LAS по кодам классификации, флагам классификации, возвращаемым значениям и диапазону высот. Задайте фильтры точек в диалоговом окне Свойства слоя набора данных LAS или с помощью инструмента Создать слой набора данных LAS.
Слой набора данных LAS также может быть использован для управления объектами поверхностных ограничений, которые могут находиться в наборе данных LAS. Ограничения применяются при отображении или обработке набора данных LAS в виде триангуляционной поверхности.
Хотя общее число точек, которые поддерживает TIN, может превышать 15 миллионов, рекомендуется ограничивать наборы данных TIN не более чем 5 млн. точек, чтобы обеспечить высокую скорость отображения и анализа данных. Число узлов TIN можно уменьшить с помощью методов прореживание точек и контроля экстента обработки выходных данных.

Примечание:

Используйте тип прореживания Размер окна, когда нужны более предсказуемые результаты прореживания при создании выходной TIN.

Подпись	Объяснение	Тип данных
Входной набор данных LAS	Набор данных LAS, который будет обработан.	LAS Dataset Layer
Выходная TIN	Набор данных TIN, который будет создан.	TIN
Тип прореживания (Дополнительный)	Задает тип прореживания, используемый для уменьшения числа точек в данных LAS, которые будут использоваться для записи узлов TIN. No Thinning–No thinning is applied. This is the default. Random–LAS data points will be randomly selected based on the Thinning Method and Thinning Value parameter values. Window Size–The LAS dataset will be divided into square tiles defined by the Thinning Value parameter value, and LAS points will be selected using the Thinning Method parameter value.	String
Метод прореживания (Дополнительный)	Задает метод уменьшения точек данных LAS, что влияет на трактовку параметра Значение прореживания. Доступные опции зависят от значения параметра Тип прореживания. Percent–The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when the Thinning Type parameter value is Random. Node Count–The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when the Thinning Type parameter value is Random. Minimum Z–Selects the LAS point with the lowest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Maximum Z–Selects the LAS point with the highest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Closest To Mean Z–Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when the Thinning Type parameter value is Window Size.	String
Значение прореживания (Дополнительный)	Интерпретация значения прореживания зависит от значения параметра Тип прореживания. Если для параметра Тип прореживания задано значение Размер окна, это значение представляет область выборки, на которую будет поделен набор данных LAS. Если для параметра Тип прореживания задано значение Произвольно, а для параметра Метод прореживания задано значение Процент, это значение представляет собой процент точек LAS, которые будут экспортированы в TIN. Если для параметра Тип прореживания задано значение Произвольно, а для параметра Метод прореживания задано значение Число узлов, это значение представляет собой общее количество точек LAS, которые будут экспортированы в TIN.	Double
Максимальное число выходных узлов (Дополнительный)	Максимальное число узлов, разрешенное для выходной TIN. Значение по умолчанию – 5 миллионов.	Double
Коэффициент Z (Дополнительный)	Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.	Double
Вырезать по экстенту (Дополнительный)	Определяет, будет ли результирующая TIN обрезана по экстенту анализа. Это имеет эффект только в том случае, если экстент анализа является поднабором входного набора данных LAS. Отмечено–Clips the output TIN against the analysis extent. This is the default. Не отмечено–Does not clip the output TIN against the analysis extent.	Boolean

arcpy.3d.LasDatasetToTin(in_las_dataset, out_tin, {thinning_type}, {thinning_method}, {thinning_value}, {max_nodes}, {z_factor}, {clip_to_extent})

Имя	Объяснение	Тип данных
in_las_dataset	Набор данных LAS, который будет обработан.	LAS Dataset Layer
out_tin	Набор данных TIN, который будет создан.	TIN
thinning_type (Дополнительный)	Задает тип прореживания, используемый для уменьшения числа точек в данных LAS, которые будут использоваться для записи узлов TIN. `NONE`–No thinning is applied. This is the default. `RANDOM`–LAS data points will be randomly selected based on the `thinning_method` and `thinning_value` parameter values. `WINDOW_SIZE`–The LAS dataset will be divided into square tiles defined by the `thinning_value` parameter value, and LAS points will be selected using the `thinning_method` parameter value.	String
thinning_method (Дополнительный)	Задает методику уменьшения точек данных LAS, что влияет на трактовку значения параметра `thinning_value`. Доступные опции зависят от значения параметра `thinning_type`. `PERCENT`–The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when `thinning_type` parameter value is `RANDOM`. `NODE_COUNT`–The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when `thinning_type` parameter value is `RANDOM`. `MIN`–Selects the LAS point with the lowest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `MAX`–Selects the LAS point with the highest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `CLOSEST_TO_MEAN`–Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`.	String
thinning_value (Дополнительный)	Интерпретация значения прореживания зависит от значения параметра `thinning_type`. Если для параметра `thinning_type` задано значение `WINDOW_SIZE`, это значение представляет область выборки, на которые будет поделен набор данных LAS. Если значение параметра `thinning_type` равно `RANDOM`, а значение параметра `thinning_method` равно `PERCENT`, это значение представляет процент точек из набора данных LAS, которые будут экспортированы в TIN. Если значение параметра `thinning_type` равно `RANDOM`, а значение параметра `thinning_method` равно `NODE_COUNT`, это значение представляет общее число точек LAS, которые можно экспортировать в TIN.	Double
max_nodes (Дополнительный)	Максимальное число узлов, разрешенное для выходной TIN. Значение по умолчанию – 5 миллионов.	Double
z_factor (Дополнительный)	Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется при конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр не доступен, если пространственная привязка входной поверхности имеет z-датум с заданными линейными единицами измерения.	Double
clip_to_extent (Дополнительный)	Определяет, будет ли результирующая TIN обрезана по экстенту анализа. Это имеет эффект только в том случае, если экстент анализа является поднабором входного набора данных LAS. `CLIP`–Clips the output TIN against the analysis extent. This is the default. `NO_CLIP`–Does not clip the output TIN against the analysis extent.	Boolean

Пример кода

LasDatasetToTin, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToTin('se_baltimore.lasd', 'se_bmore', 'RANDOM', 15, 3.28)

LasDatasetToTin, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

'''**********************************************************************
Name: LAS Dataset to TIN Example
Description: Create a TIN using bare earth lidar measurements. This
             script is designed for use as a script tool.
**********************************************************************'''
# Import system modules
import arcpy

# Set Local Variables
lasD = arcpy.GetParameterAsText(0)
inLas = arcpy.GetParameterAsText(1) #input las files
surfCons = arcpy.GetParameterAsText(2) #input surface constraints
sr = arcpy.GetParameter(3) #spatial reference of las dataset
outTin = arcpy.GetParameterAsText(4)
thinningType = arcpy.GetParameterAsText(5)
thinningMethod = arcpy.GetParameterAsText(6)
thinningValue = arcpy.GetParameter(7)
zFactor = arcpy.GetParameter(8)

# Run CreateLasDataset
arcpy.management.CreateLasDataset(inLas, lasD, 'RECURSION', surfCons, sr)
lasLyr = arcpy.CreateUniqueName('lasdToTin', 'in_memory')
classCode = 2
returnValue = 'LAST'
# Run MakeLasDatasetLayer
arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
# Define extent of the area of interest
env.extent(1426057, 606477, 1449836, 623246)
# Run LasDatasetToTin
arcpy.ddd.LasDatasetToTin(lasLyr, outTin, thinningType,
                          thinningMethod, thinningValue, zFactor)

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Версия хранения TIN по умолчанию

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
