Растр в TIN (Инструменты 3D Analyst)

Краткая информация

Конвертирует растр в набор данных нерегулярной триангулированной сети (TIN).

Иллюстрация

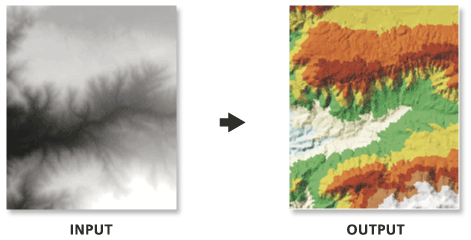

Иллюстрация инструмента Растр в TIN

Использование

Конвертация растра в TIN или другой формат не улучшит изображение поверхности. Для этого необходимо наличие совместимых вспомогательных данных, которые могут улучшить определение поверхности. Такие данные можно добавить в TIN с помощью инструмента Редактировать TIN.
Максимально допустимая разность по умолчанию между высотой входного растра и выходной сети TIN составляет 1/10 диапазона z входного растра.
В то время как максимальный размер сети TIN, используемой в системе Win32, может составлять от 15 до 20 миллионов узлов, рекомендуется ограничить этот размер несколькими миллионами. Входные растры большого размера и небольшие настройки z-допуска могут превысить его. Если размер не подходит, рекомендуется обрабатывать поднаборы.

Подпись	Объяснение	Тип данных
Входной растр	Обрабатываемый растр.	Raster Layer; Mosaic Layer
Выходная TIN	Набор данных TIN, который будет создан.	TIN
Допуск Z (Дополнительный)	Максимально допустимая разность по умолчанию (в z-единицах) между высотой входного растра и выходной сети TIN. По умолчанию z-допуск составляет 1/10 диапазона z входного растра.	Double
Максимальное количество точек (Дополнительный)	Максимальное количество точек, которое будет добавлено в TIN перед остановкой процесса. По умолчанию обработка будет продолжаться пока не будут добавлены все точки.	Long
Коэффициент Z (Дополнительный)	Коэффициент, на который необходимо умножить значение высоты растра для получения набора данных TIN. Этот способ обычно используется для конвертации Z-единиц для соответствия единицам XY.	Double

arcpy.3d.RasterTin(in_raster, out_tin, {z_tolerance}, {max_points}, {z_factor})

Имя	Объяснение	Тип данных
in_raster	Обрабатываемый растр.	Raster Layer; Mosaic Layer
out_tin	Набор данных TIN, который будет создан.	TIN
z_tolerance (Дополнительный)	Максимально допустимая разность по умолчанию (в z-единицах) между высотой входного растра и выходной сети TIN. По умолчанию z-допуск составляет 1/10 диапазона z входного растра.	Double
max_points (Дополнительный)	Максимальное количество точек, которое будет добавлено в TIN перед остановкой процесса. По умолчанию обработка будет продолжаться пока не будут добавлены все точки.	Long
z_factor (Дополнительный)	Коэффициент, на который необходимо умножить значение высоты растра для получения набора данных TIN. Этот способ обычно используется для конвертации Z-единиц для соответствия единицам XY.	Double

Пример кода

RasterTin, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = "C:/data"
arcpy.ddd.RasterTin("vermont_ele.tif", "TIN_VT", "2", "1000", "1")

RasterTin, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

'''*********************************************************************
Name: RasterTin Example
Description: This script demonstrates how to use the
             RasterTin tool to create a TIN for each IMG raster in the
             target workspace.
**********************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Create the list of IMG rasters
rasterList = arcpy.ListRasters("*", "IMG")
# Loop the process for each raster
if rasterList:
    for raster in rasterList:
        # Set Local Variables
        zTol = 2
        maxPts = 1500000
        zFactor = 1
        # [:-4] strips the last 4 characters (.img) from the raster name
        outTin = "C:/Output/TIN_" + raster[:-4]
        print("Creating TIN from " + raster + ".")
        # Run RasterTin
        arcpy.ddd.RasterTin(raster, outTin, zTol, maxPts, zFactor)
    print("Finished.")
else:
    print("There are no IMG rasters in the " + arcpy.env.workspace + " directory.")

Параметры среды

Текущая рабочая область, Выходная система координат, Временная рабочая область, Географические преобразования, Экстент, Версия хранения TIN по умолчанию

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
