Создать штрихи крутизны для заданных склонов (Инструменты Картография)

Краткая информация

Создает составные линии или полигоны, отображающие направление уклона между линиями, которые представляют верхние и нижние части склона.

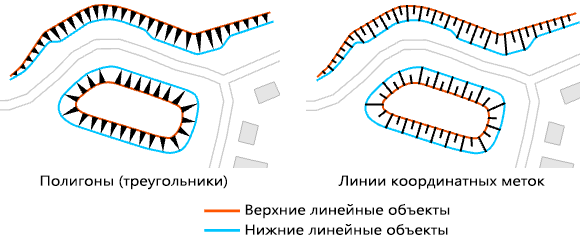

Иллюстрация

Примеры инструмента Создать штрихи крутизны для заданных склонов

Использование

Параметр Расстояние поиска задает расстояние между крайними точками верхней и нижней линий. Если концы находятся в пределах расстояния, штрихи крутизны создаются в области между верхними и нижними линиями. Для того чтобы создавались штрихи крутизны, оба набора окончаний должны находиться в пределах расстояния. Этот параметр используется только, если параметр Полностью соединены не отмечен.
Если есть несколько соединенных линий, они рассматриваются как одна (как будто они слиты), так что для расстояния поиска используются окончания такой линии.
Геометрия входных объектов должна быть корректно задана, чтобы инструмент мог определить отношения объектов. Пропуски, перекрытия или объекты, которые не соединены на концах, могут повлиять на создание штрихов крутизны.
Запустите сначала инструмент Упростить линию или Сгладить линию, чтобы удалить мелкие детали объектов верхних и нижних линий, которые могут повлиять на ориентацию штрихов крутизны склона.

Подпись	Объяснение	Тип данных
Объекты верхних линий	Линейные объекты, представляющие верх склона.	Feature Layer
Объекты нижних линий	Линейные объекты, представляющие низ склона.	Feature Layer
Выходной класс пространственных объектов	Выходной класс пространственных объектов, содержащий составные линейные или полигональные штрихи крутизны, представляющие область склона.	Feature Class
Тип выходного объекта (Дополнительный)	Определяет, будут ли для отображения уклона создаваться полигональные треугольники или линии штрихов. Полигональные треугольники–Будут созданы составные полигональные объекты, в которых для каждого штриха крутизны будет создан треугольный полигон с основанием вдоль верхней линии. Используется по умолчанию. Линейные штрихи–Будут созданы составные линейные объекты, в которых для каждого штриха крутизны будет создана линия штриха.	String
Полностью соединены (Дополнительный)	Определяет, создают ли верхние и нижние линии во входных данных полностью соединенные области. Если верхние и нижние линии не полностью соединены, отметьте этот параметр, чтобы создать штрихи внутри областей, полученных путем соединения концов верхних и нижних объектов. Если верхние и нижние линии полностью соединены, снимите отметку с этого параметра, чтобы создать штрихи внутри полностью закрытых областей. Отмечено–Верхние и нижние линии соединены полностью во входных данных. Новые соединения между объектами не будут выполняться. Не отмечено–Верхние и нижние линии не соединены полностью во входных данных. Будут получены новые соединения между верхними и нижними объектами. Используется по умолчанию.	Boolean
Расстояние поиска (Дополнительный)	Расстояние, которое применяется при вычислении соединений между верхним и нижним объектами. Если конечные точки верхнего и нижнего объекта находятся в пределах этого расстояния, для создания штрихов крутизны склона используется область между объектами. По умолчанию задано значение 20 метров. Если отмечен параметр Полностью соединены, этот параметр недоступен.	Linear Unit
Интервал штрихов крутизны (Дополнительный)	Расстояние между треугольниками или линиями штрихов в области склона. Значение по умолчанию 10 метров.	Linear Unit
Минимальная длина (Дополнительный)	Длина создаваемого штриха или треугольника. Штрихи крутизны короче этой длины создаваться не будут. Значение по умолчанию 0 метров.	Linear Unit
Переменная длина каждого второго штриха крутизны (Дополнительный)	Определяет, будет ли отличаться длина каждого второго треугольника или штриха крутизны Отмечено–Каждый второй штрих крутизны будет равен половине расстояния между верхней и нижней линиями склона. Не отмечено–Все штрихи крутизны будут одинаковой длины, являющейся расстоянием между верхней и нижней линиями склона. Используется по умолчанию.	Boolean
Перпендикулярно верхней линии (Дополнительный)	Определяет, будут ли штрихи или треугольники перпендикулярны верхней линии склона. Отмечено–Штрихи крутизны будут ориентированы перпендикулярно верхней линии. Не отмечено–Штрихи крутизны будут ориентированы для получения равномерного распределения. Используется по умолчанию.	Boolean
Ширина основания полигона (Дополнительный)	Ширина основания треугольных полигонов штрихов крутизны Этот параметр активен, только если для параметра Тип выходного объекта задано Полигональные треугольники. Значение по умолчанию — 5 метров.	Linear Unit

arcpy.cartography.GenerateHachuresForDefinedSlopes(upper_lines, lower_lines, output_feature_class, {output_type}, {fully_connected}, {search_distance}, {interval}, {minimum_length}, {alternate_hachures}, {perpendicular}, {polygon_base_width})

Имя	Объяснение	Тип данных
upper_lines	Линейные объекты, представляющие верх склона.	Feature Layer
lower_lines	Линейные объекты, представляющие низ склона.	Feature Layer
output_feature_class	Выходной класс пространственных объектов, содержащий составные линейные или полигональные штрихи крутизны, представляющие область склона.	Feature Class
output_type (Дополнительный)	Определяет, будут ли для отображения уклона создаваться полигональные треугольники или линии штрихов. `POLYGON_TRIANGLES`–Будут созданы составные полигональные объекты, в которых для каждого штриха крутизны будет создан треугольный полигон с основанием вдоль верхней линии. Используется по умолчанию. `LINE_TICKS`–Будут созданы составные линейные объекты, в которых для каждого штриха крутизны будет создана линия штриха.	String
fully_connected (Дополнительный)	Определяет, создают ли верхние и нижние линии во входных данных полностью соединенные области. Если верхние и нижние линии не полностью соединены, выберите `NOT_CONNECTED`, чтобы создать штрихи внутри областей, полученных путем соединения концов верхних и нижних объектов. Если верхние и нижние линии полностью соединены, выберите `FULLY_CONNECTED`, чтобы создать штрихи внутри полностью закрытых областей. `FULLY_CONNECTED`–Верхние и нижние линии соединены полностью во входных данных. Новые соединения между объектами не будут выполняться. `NOT_CONNECTED`–Верхние и нижние линии не соединены полностью во входных данных. Будут получены новые соединения между верхними и нижними объектами. Используется по умолчанию.	Boolean
search_distance (Дополнительный)	Расстояние, которое применяется при вычислении соединений между верхним и нижним объектами. Если конечные точки верхнего и нижнего объекта находятся в пределах этого расстояния, для создания штрихов крутизны склона используется область между объектами. По умолчанию задано значение 20 метров. Если для параметра `fully_connected` задано `FULLY_CONNECTED`, этот параметр игнорируется.	Linear Unit
interval (Дополнительный)	Расстояние между треугольниками или линиями штрихов в области склона. Значение по умолчанию 10 метров.	Linear Unit
minimum_length (Дополнительный)	Длина создаваемого штриха или треугольника. Штрихи крутизны короче этой длины создаваться не будут. Значение по умолчанию 0 метров.	Linear Unit
alternate_hachures (Дополнительный)	Определяет, будет ли отличаться длина каждого второго треугольника или штриха крутизны `ALTERNATE_HACHURES`–Каждый второй штрих крутизны будет равен половине расстояния между верхней и нижней линиями склона. `UNIFORM_HACHURES`–Все штрихи крутизны будут одинаковой длины, являющейся расстоянием между верхней и нижней линиями склона. Используется по умолчанию.	Boolean
perpendicular (Дополнительный)	Определяет, будут ли штрихи или треугольники перпендикулярны верхней линии склона. `PERPENDICULAR`–Штрихи крутизны будут ориентированы перпендикулярно верхней линии. `NOT_PERPENDICULAR`–Штрихи крутизны будут ориентированы для получения равномерного распределения. Используется по умолчанию.	Boolean
polygon_base_width (Дополнительный)	Ширина основания треугольных полигонов штрихов крутизны Этот параметр включается только тогда, когда параметр `output_type` имеет значение `polygon_triangles`. Значение по умолчанию — 5 метров.	Linear Unit

Пример кода

'Generate HachuresForDefinedSlopes' пример 1 (окно Python)

В следующем скрипте окна Python показано, как использовать функцию GenerateHachuresForDefinedSlopes в режиме прямого запуска.

import arcpy
arcpy.env.workspace = "C:\\Data\\Hachures.gdb"
arcpy.cartography.GenerateHachuresForDefinedSlopes("UpperEdges",
                                                   "LowerEdges",
                                                   "Hachures_output",
                                                   "POLYGON_TRIANGLES",
                                                   "NOT_CONNECTED",
                                                   "20 Meters",
                                                   "10 Meters",
                                                   "0 Meters",
                                                   "UNIFORM_HACHURES",
                                                   "",
                                                   "5 Meters")

'Generate HachuresForDefinedSlopes' пример 2 (автономный скрипт)

Этот автономный скрипт демонстрирует пример использования функции GenerateHachuresForDefinedSlopes.

""" Name: GenerateHachuresForDefinedSlopes_standalone_script.py
    Description: Generates multipart polygons representing
                 the slope between the lines of an upper and lower slope

"""

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/Data/Hachures.gdb"

# Set local variables
upper_lines = "UpperEdges"
lower_lines = "LowerEdges"
output_type = "POLYGON_TRIANGLES"
output_feature_class = "Hachures_output"
fully_connected = "NOT_CONNECTED"
search_distance = "20 Meters"
interval = "10 Meters"
minimum_length = "0 Meters"
alternate_hachures = "UNIFORM_HACHURES"
perpendicular = False
polygon_base_width = "5 Meters"

# Run Generate Hachures For Defined Slopes
arcpy.cartography.GenerateHachuresForDefinedSlopes(upper_lines,
                                                   lower_lines,
                                                   output_feature_class,
                                                   output_type,
                                                   fully_connected,
                                                   search_distance,
                                                   interval,
                                                   minimum_length,
                                                   alternate_hachures,
                                                   perpendicular,
                                                   polygon_base_width)

Параметры среды

Выходная система координат, Экстент, Выходной M домен, Выходной Z домен

Информация о лицензировании

Basic: Нет
Standard: Нет
Advanced: Да
