Вычислить опорные точки снимка (Инструменты Управление данными)

Краткая информация

Вычисляет координаты опорных точек изображения или пленки для каждого изображения набора данных мозаики.

Опорные точки — это метки, обычно четыре или восемь, на аэрофотоснимках, используемые в качестве опорных. Они являются важным фактором для определения трансформации изображения из системы координат снимка в систему координат пленки, известной как внутреннее ориентирование. Этот инструмент используется для автоматического поиска координат изображения для опорных точек снимка для каждого изображения в наборе данных мозаики на основе предоставленного пользователем файла шаблона опорных точек снимка. Файл шаблона опорных точек представляет собой таблицу, содержащую обязательные поля для хранения изображений опорных точек или путей к изображениям. Для получения дополнительной информации об опорных точках см. Уточнение внутренней ориентации с помощью опорных точек.

Использование

Этот инструмент использует входной файл шаблона опорных точек для автоматического поиска координат изображения каждой опорой точки снимка в каждом изображении набореа данных мозаики.
Файл шаблона опорных точек снимка — это таблица полей для хранения изображений опорных точек или путей к изображениям.

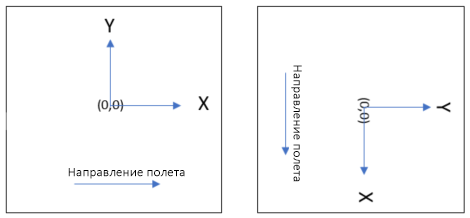

Система координат пленки, являющаяся фактором при вычислении опорных точек снимка, описывает ориентацию, в которой сканируется изображение. Отчёт о калибровке камеры определяет координатную систему, в которой плёнка экспонируется с платформы. Во время сканирования изображение может поворачиваться, поэтому система координат пленки используется для описания отсканированной ориентации с целью вычисления корректной внутренней ориентации изображения. Например, если изображение получено в ориентации слева, и вы просканировали изображение с поворотом на 90 градусов по часовой стрелке, то система координат пленки, например, будет X_DOWN_Y_RIGHT.

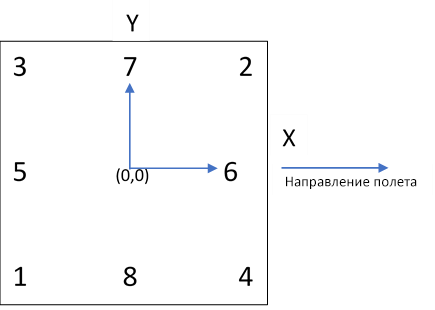

Положения опорных точек снимка в отсканированных изображениях соответствуют следующей диаграмме.

Таблица выводов, созданная этим инструментом, может использоваться как входная для инструмента Обновить внутреннюю ориентацию.

Выходная таблица
Поле	Описание	Тип
CameraID	Идентификатор, связанный с определением камеры, включающим координаты опорных точек	Строковое, обязательное
FiducialPosition	Положение отметки опорных точек со значениями LL(1), UR(2), UL(3), LR(4), LM(5), RM(6), UM(7) и BM(8). Обратитесь к схеме выше для положений опорных точек.	Строковое, обязательное
FiducialPhoto	Хранит путь к фотографии опорной точки. Фотография опорной точки может быть отдельной фотографией в форматах TIFF, PNG или JPEG, либо частью изображения, задаваемой размером (ширина и высота) и расположением центра (CenterRow и CenterColumn) изображения. Если изображение является элементом набора данных мозаики, синтаксис пути будет `theMosaicDataPath\objectid=id`, где id является значением ObjectID этого изображения, например, `c:\data\fgdb.gdb\md\objectid=1`.	Строковое, обязательное
ScanPixelSize	Размер пиксела, используемый в фотографиях опорных точек, обычно соответствует размеру пиксела сканирования. Единицы измерения - микроны.	Число
Ширина	Ширина шаблона опорных точек в пикселах. Необходимо только в том случае, когда шаблон опорных точек определяется частью изображения. Значение находится в пространстве изображения, а началом является левый верхний угол.	Числовое, дополнительное
Высота	Высота шаблона опорных точек в пикселах. Необходимо только в том случае, когда шаблон опорных точек определяется частью изображения. Значение находится в пространстве изображения, а началом является левый верхний угол.	Числовое, дополнительное
CenterRow	Строка центра шаблона опорных точек всего изображения. Необходима только в том случае, когда шаблон опорных точек определяется частью изображения.	Числовое, дополнительное
CenterColumn	Столбец центра шаблона опорных точек всего изображения. Необходим только в том случае, когда шаблон опорных точек определяется частью изображения.	Числовое, дополнительное
IsSymmetry	Булевое измерение, указывающее, является ли шаблон симметричным.	Числовое, дополнительное

Подпись	Объяснение	Тип данных
Набор данных мозаики	Набор данных мозаики, созданный из сканированных аэрофотоизображений с использованием тип растра или тип камеры.	Mosaic Layer
Выходная таблица опорных точек	Выходная таблица, хранящая всю информацию о координатах опорных точек в пространстве изображения и пленки.	Table
Определение запроса (Дополнительный)	Строка определяющего запроса, задающая поднабор растров для вычисления опорных точек.	SQL Expression
Шаблоны опорных точек (Дополнительный)	Таблица шаблона опорных точек, содержащая поля, необходимые для хранения опорных изображений и другие свойства.	Table View; File; String
Система координат пленки (Дополнительный)	Ключевое слово, которое определяет систему координат пленки сканированного изображения аэрофотосъемки. Оно используется при вычислении информации об опорных точках и создания аффинного преобразования. Без изменений–Система координат набора данных мозаики сохраняется. Система координат пленки сканированного изображения аэрофотосъемки не меняется. Система координат набора данных мозаики сохраняется. X справа, Y сверху–Начало системы координат сканированной фотографии находится в центре, положительные точки X — справа, положительные Y — сверху. X вверху, Y слева–Начало системы координат сканированной фотографии находится в центре, положительные точки X — сверху, положительные Y — слева. X слева, Y внизу–Начало системы координат сканированной фотографии находится в центре, положительные точки X — слева, положительные Y — снизу. X снизу, Y справа–Начало системы координат сканированной фотографии находится в центре, положительные точки X — снизу, положительные Y — справа.	String

arcpy.management.ComputeFiducials(in_mosaic_dataset, out_fiducial_table, {where_clause}, {fiducial_templates}, {film_coordinate_system})

Имя	Объяснение	Тип данных
in_mosaic_dataset	Набор данных мозаики, созданный из сканированных аэрофотоизображений с использованием тип растра или тип камеры.	Mosaic Layer
out_fiducial_table	Выходная таблица, хранящая всю информацию о координатах опорных точек в пространстве изображения и пленки.	Table
where_clause (Дополнительный)	Строка определяющего запроса, задающая поднабор растров для вычисления опорных точек.	SQL Expression
fiducial_templates (Дополнительный)	Таблица шаблона опорных точек, содержащая поля, необходимые для хранения опорных изображений и другие свойства.	Table View; File; String
film_coordinate_system (Дополнительный)	Ключевое слово, которое определяет систему координат пленки сканированного изображения аэрофотосъемки. Оно используется при вычислении информации об опорных точках и создания аффинного преобразования. `NO_CHANGE`–Система координат набора данных мозаики сохраняется. Система координат пленки сканированного изображения аэрофотосъемки не меняется. Система координат набора данных мозаики сохраняется. `X_RIGHT_Y_UP`–Начало системы координат сканированной фотографии находится в центре, положительные точки X — справа, положительные Y — сверху. `X_UP_Y_LEFT`–Начало системы координат сканированной фотографии находится в центре, положительные точки X — сверху, положительные Y — слева. `X_LEFT_Y_DOWN`–Начало системы координат сканированной фотографии находится в центре, положительные точки X — слева, положительные Y — снизу. `X_DOWN_Y_RIGHT`–Начало системы координат сканированной фотографии находится в центре, положительные точки X — снизу, положительные Y — справа.	String

Пример кода

ComputeFiducials, пример 1 (окно Python)

Пример скрипта Python для инструмента ComputeFiducials.

arcpy.management.ComputeFiducials(r"c:\test\orthomapping.gdb\orthomosaicdataset",
                       r"c:\test\orthomapping.gdb\out_table", "objectID = 1",
                       r"c:\test\fiducilatemplate.csv", "X_RIGHT_Y_UP")

ComputeFiducials, пример 2 (автономный скрипт)

Это пример автономного скрипта Python для выполнения инструмента ComputeFiducials.

import arcpy

in_mosaic_dataset = "c:\\test\\ortho.gdb\\ortho_md"
out_fiducial_table = "c:\\test\\ortho.gdb\\fiducial_table"
where_clause = ""
fiducial_template = "c:\\test\\fiducilatemplate.csv"
film_coordinate_system = "NO_CHANGE"

arcpy.management.ComputeFiducials(in_mosaic_dataset, out_fiducial_table,
where_clause,fiducial_template, film_coordinate_system)
