Замкнуть (Инструменты редактирования)

Краткая информация

Производит перемещение точек или вершин, чтобы их местоположение совпадало с местоположением вершин, ребер или конечных точек других объектов. Правила замыкания могут быть установлены для управления тем, каким образом входные вершины будут замыкаться на ближайшие вершины, ребра или конечные точки в указанном радиусе.

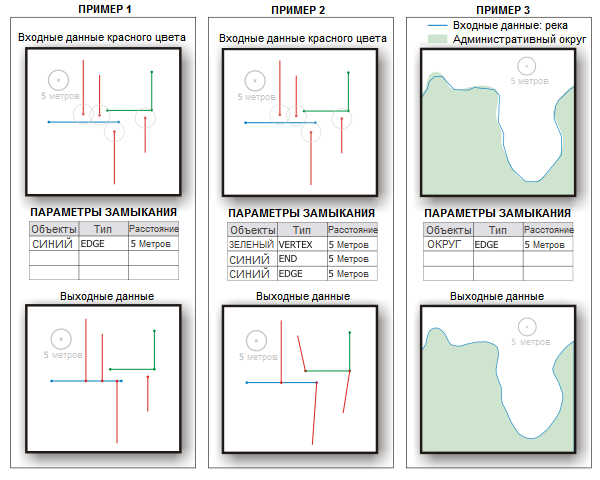

Иллюстрация

Иллюстрация инструмента Замкнуть

Использование

Внимание:

Этот инструмент изменяет входные значения. Более подробно о стратегиях предотвращения нежелательных изменений данных см. в разделе Инструменты, которые изменяют или обновляют входные данные.

  • Параметры замыкания позволят произвести замыкание вершин входных объектов к вершинам, ребрам или конечным точкам нескольких слоев или классов объектов. Когда используется несколько правил замыкания, то порядок их важности будет уменьшаться по мере продвижения вниз в диалоговом окне инструмента или слева направо в коде скрипта.

  • Вершины входных объектов будут замкнуты на ближайших вершинах, ребрах или конечных точках, расположенных в указанном радиусе поиска.

  • Можно определить несколько правил замыкания, используя один и тот же слой или класс пространственных объектов с разным типом замыкания или расстоянием.

  • Если в качестве входных данных используется векторный слой с выборкой или фильтром, то замыкание будет произведено только для выбранных объектов. Если векторный слой с выборкой или фильтром используется в качестве параметра замыкания объектов, то замыкание будет произведено только для выбранных объектов.

  • При выполнении замыкания объектов в классе объектов на объекты этого же класса, как правило, объекты с меньшим значением Object ID или Feature ID будут замкнуты на объекты с более высоким значением Object ID. Например, если точки, в которых значения 1 и 2 поля OBJECTID будут расположены в пределах допуска замыкания, то точка со значением 1 в поле OBJECTID будет замкнута с точкой, в которой поле OBJECTID имеет значение 2 (а не наоборот).

    Примечание:

    Данный инструмент может использоваться для согласования различий в общих границах между двумя наборами данных. Это выполняется путем замыкания вершин одной границы к вершинам, ребрам или конечным точкам другой. Если у входных объектов не будет достаточно вершин, чтобы точно соответствовать кривизне смежной границы, вершины можно добавить к входным объектам с помощью инструмента Уплотнить, чтобы обеспечить дополнительный уровень детализации.

Параметры

Подпись Объяснение Тип данных

Входные объекты

Входные объекты, вершины которых будут замкнуты на вершинах, ребрах или конечных точках других объектов. Входными объектами могут быть точки, мультиточки, линии или полигоны.

Feature Layer

Параметры замыкания

Классы объектов или векторные слои, содержащие объекты, к которым будет выполняться замыкание.

Примечание:

Если для расстояния не будут указаны единицы измерения (т. е., 10 вместо 10 метров), то по умолчанию будут использоваться линейные или угловые единицы измерения из системы координат входного объекта. Если входные объекты будут в системе координат проекции, то будут использоваться соответствующие линейные единицы измерения.

Столбцы таблицы значений:

  • Features–The features that the input features' vertices will be snapped to. These features can be points, multipoints, lines, or polygons.

  • Type–The type of feature part that the input features' vertices can be snapped to.

    • End–Input feature vertices will be snapped to feature ends.

    • Vertex–Input feature vertices will be snapped to feature vertices.

    • Edge–Input feature vertices will be snapped to feature edges.

  • Distance–The distance within which the input features' vertices will be snapped to the nearest end point, vertex, or edge.

Value Table

Производные выходные данные

Подпись Объяснение Тип данных

Входные объекты замыкания

Обновленные входные объекты

Feature Class

Параметры среды

Экстент, Текущая рабочая область

Информация о лицензировании

  • Basic: Нет
  • Standard: Да
  • Advanced: Да
