Выявить яркие объекты океана (Инструменты Image Analyst)

Краткая информация

Обнаруживает потенциально яркие искусственные объекты, такие как корабли, нефтяные вышки и ветряные мельницы, при этом маскируя данные радара с синтезированной апертурой (SAR) за пределами интересующей области.

Инструмент группирует пикселы и фильтрует кластеры по минимальной и максимальной ширине и длине, затем записывает результаты в выходной класс объектов. Выходной класс объектов можно определить как ограничивающий прямоугольник или периметр полигона для выявленных объектов.

Использование

Калибруйте входные данные радара в гамма-ноль с помощью инструмента Применить радиометрическую калибровку. Это оптимизирует определение объектов, особенно эффективно в больших сценах, снятых радаром.
Входные данные радара могут не совпадать с выходным классом объектов. Если входные радиолокационные данные не ортотрансформированны, инструмент преобразует значение параметра Выходной класс объектов, используя параметр Растр ЦМР. Если ЦМР не предоставлена, инструмент выполняет преобразование с использованием поверхности эллипсоида. Для оптимального преобразования значения параметра Выходной класс объектов предоставьте входную ЦМР для параметра Растр ЦМР. Входная ЦМР должна быть в географической системе координат WGS84 (EPSG:4326).

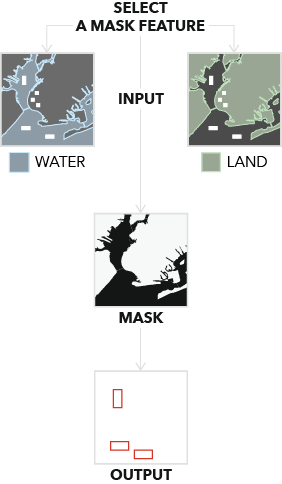

Чтобы убедиться, что обнаруживаются только объекты в океане, задайте значение для параметра Объекты маски и используйте параметр Тип объекта, чтобы указать, является ли маска водой или сушей. В качестве альтернативы укажите значение параметра Растр ЦМР, и инструмент будет использовать высоту для определения пикселей земли и воды. Любой из этих методов можно использовать для создания маски земли.

Если заданы значения параметров Объекты маски и Растр ЦМР, параметр Объекты маски будет использоваться для создания маски.

Подпись	Объяснение	Тип данных
Входные радарные данные	Входные радарные данные.	Raster Dataset; Raster Layer
Выходной класс пространственных объектов	Выходной класс выявленных ярких объектов океана.	Feature Class
Выходной тип (Дополнительный)	Указывает тип границы, которая будет использоваться для выходного класса пространственных объектов. Ограничивающий прямоугольник:–Будет использована минимальная ограничивающая граница обнаруженного объекта. Используется по умолчанию. Периметр–Будет использоваться контур периметра обнаруженного объекта.	String
Минимальная ширина объекта (Дополнительный)	Минимальная ширина объекта для обнаружения. Значение ширины должно быть положительным. Значение по умолчанию 10 метров.	Linear Unit
Максимальная ширина объекта (Дополнительный)	Максимальная ширина объекта для обнаружения. Значение ширины должно быть положительным. По умолчанию задано значение 100 метров.	Linear Unit
Минимальная длина объекта (Дополнительный)	Минимальная длина объекта для обнаружения. Значение длины должно быть положительным. По умолчанию задано значение 50 метров.	Linear Unit
Максимальная длина объекта (Дополнительный)	Максимальная длина объекта для обнаружения. Значение длины должно быть положительным. По умолчанию используется значение 500 метров.	Linear Unit
Объекты маски (Дополнительный)	Полигональный объект земли или воды. Этот полигон будет использоваться для создания маски.	Feature Layer
Тип объекта (Дополнительный)	Определяет тип полигона для значения параметра Объекты маски. Этот параметр обязателен, если задано значение параметра Объекты маски. Полигон земли–Входными данными маски является полигон земли. На основе этих входных данных будет создана инвертированная маска. Полигон воды–Входной маской будет полигон. На основе этих входных данных будет создана маска.	String
Растр ЦМР (Дополнительный)	Входная ЦМР. Если входные данные радара неортотрансформированы, эта ЦМР будет использоваться для ортотрансформирования выходного результата. Если указано значение параметра Объекты маски, эта ЦМР будет использоваться для их проецирования в координаты радара. Если для параметра Объекты маски не указано значение, эта ЦМР также будет использована для создания маски суши.	Mosaic Layer; Raster Layer
Применить коррекцию геоида (Дополнительный)	Указывает, будет ли вертикальная система привязки входной ЦМР преобразована в высоты эллипсоида. Поскольку большая часть наборов высотных данных приведена к ортометрическим высотам от уровня моря, для получения высот эллипсоида необходима такая коррекция. Отмечено–Будет применена коррекция геоида для конвертации ортометрической высоты в высоту эллипсоида (на основе геоида EGM96). Используется по умолчанию. Не отмечено–Коррекция геоида не будет выполняться. Используйте эту опцию только в том случае, если ЦМР выражена в высотах эллипсоида.	Boolean
Допуск маски (Дополнительный)	Буферное расстояние, окружающего маску, созданного на основе параметра Объекты маски или параметра Растр ЦМР. Расстояние не может быть отрицательным. По умолчанию задано значение 100 метров.	Linear Unit

DetectBrightOceanObjects(in_radar_data, out_feature_class, {out_type}, {min_object_width}, {max_object_width}, {min_object_length}, {max_object_length}, {mask_features}, {feature_type}, {in_dem_raster}, {geoid}, {mask_tolerance})

Имя	Объяснение	Тип данных
in_radar_data	Входные радарные данные.	Raster Dataset; Raster Layer
out_feature_class	Выходной класс выявленных ярких объектов океана.	Feature Class
out_type (Дополнительный)	Указывает тип границы, которая будет использоваться для выходного класса пространственных объектов. `BOUNDS`–Будет использована минимальная ограничивающая граница обнаруженного объекта. Используется по умолчанию. `PERIMETER`–Будет использоваться контур периметра обнаруженного объекта.	String
min_object_width (Дополнительный)	Минимальная ширина объекта для обнаружения. Значение ширины должно быть положительным. Значение по умолчанию 10 метров.	Linear Unit
max_object_width (Дополнительный)	Максимальная ширина объекта для обнаружения. Значение ширины должно быть положительным. По умолчанию задано значение 100 метров.	Linear Unit
min_object_length (Дополнительный)	Минимальная длина объекта для обнаружения. Значение длины должно быть положительным. По умолчанию задано значение 50 метров.	Linear Unit
max_object_length (Дополнительный)	Максимальная длина объекта для обнаружения. Значение длины должно быть положительным. По умолчанию используется значение 500 метров.	Linear Unit
mask_features (Дополнительный)	Полигональный объект земли или воды. Этот полигон будет использоваться для создания маски.	Feature Layer
feature_type (Дополнительный)	Определяет тип полигона для значения параметра `mask_features`. Этот параметр необходим, если указано значение параметра `mask_features`. `LAND`–Входными данными маски является полигон земли. На основе этих входных данных будет создана инвертированная маска. `WATER`–Входной маской будет полигон. На основе этих входных данных будет создана маска.	String
in_dem_raster (Дополнительный)	Входная ЦМР. Если входные данные радара неортотрансформированы, эта ЦМР будет использоваться для ортотрансформирования выходного результата. Если указано значение параметра `mask_features`, эта ЦМР будет использоваться для проецирования их в координаты радара. Если значение параметра `mask_features` не указано, эта ЦМР также будет использоваться для создания маски суши.	Mosaic Layer; Raster Layer
geoid (Дополнительный)	Указывает, будет ли вертикальная система привязки входной ЦМР преобразована в высоты эллипсоида. Поскольку большая часть наборов высотных данных приведена к ортометрическим высотам от уровня моря, для получения высот эллипсоида необходима такая коррекция. `GEOID`–Будет применена коррекция геоида для конвертации ортометрической высоты в высоту эллипсоида (на основе геоида EGM96). Используется по умолчанию. `NONE`–Коррекция геоида не будет выполняться. Используйте эту опцию только в том случае, если ЦМР выражена в высотах эллипсоида.	Boolean
mask_tolerance (Дополнительный)	Расстояние буфера, окружающего маску, созданного на основе параметра `mask_features` или параметра `in_dem_raster`. Расстояние не может быть отрицательным. По умолчанию задано значение 100 метров.	Linear Unit

Пример кода

DetectBrightOceanObjects, пример 1 (окно Python)

В этом примере яркие объекты океана выявляются с использованием маски области воды.

import arcpy
arcpy.ia.DetectBrightOceanObjects(
    r"C:\Data\SAR\Spotlight High_ICEYE_GRD_SLH_50153_20210405T124010_CalG0.crf",
    r"C:\Output\Ocean.gdb\DetectBrightOceanObjects", "BOUNDS",
    "50 Meters", "500 Meters", "50 Meters", "500 Meters", "MPA Water Polygon",
    "Water", r"C:\Data\DEM\dem_COP30_ortho.tif", "GEOID", "100 Meters")

DetectBrightOceanObjects, пример 2 (автономный скрипт)

В этом примере яркие объекты океана выявляются с использованием маски области воды.

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
in_radar_data= r"C:\Data\SAR\IW_manifest_CalG0.crf"
out_feature_class = r"C:\Output\Ocean.gdb\DetectBrightOceanObjects"
out_type = "BOUNDS"
min_object_width = "50 Meters"
max_object_width = "500 Meters"
min_object_length = "50 Meters"
max_object_length = "500 Meters"
mask_features = "MPA Water Polygon"
feature_type = "Water"
in_dem_raster = r"C:\Data\DEM\dem_COP30_ortho.tif"
geoid = "GEOID"
mask_tolerance = "100 Meters"

# Run
arcpy.ia.DetectBrightOceanObjects(in_radar_data, out_feature_class, out_type,
                    min_object_width, max_object_width, min_object_length,
                    max_object_length, mask_features, feature_type, in_dem_raster,
                    geoid, mask_tolerance)

Параметры среды

Сжатие, Текущая рабочая область, NoData, Выходное ключевое слово конфигурации, Коэффициент параллельной обработки, Пирамидный слой, Статистика растра, Метод пересчета, Временная рабочая область, Растр привязки, Размер листа

Информация о лицензировании

Basic: Требуется Image Analyst
Standard: Требуется Image Analyst
Advanced: Требуется Image Analyst
