使用地理变换

在不同的地理或垂直坐标系（基准面）之间投影数据时使用 地理变换 。 地理变换 控件提供了一个界面，用于在投影数据时选择源和目标坐标系之间的有效变换路径。

可以在多种工具和 环境设置 中将变换指定为输入参数。 例如，借助 投影 工具，通过 地理变换 参数使用 WGS 1984 (ITRF08) 到 NAD 1983 2011 地理变换将数据从 WGS 1984 投影至 NAD 1983 (2011)。

了解有关地理处理和空间参考的详细信息

提示：

仅在源坐标系和目标坐标系使用不同的基准面时使用地理变换。 例如，请勿指定从 NAD 1983 (2011) StatePlane Connecticut FIPS 0600 投影至 NAD 1983 (2011) UTM Zone 18N 的地理变换，因为输入和输出坐标系均位于 NAD 1983 (2011) 基准面中。

设置变换

默认情况下，多个工具上的 地理变换 参数可根据输入和输出数据的坐标系指定默认变换路径，但是您可以指定其他路径。 可用变换列表包括系统提供的变换和使用 创建自定义地理变换 或 创建自定义垂直变换 工具创建的自定义变换。

要指定变换，请输入变换名称或从选项列表中选择一个选项。

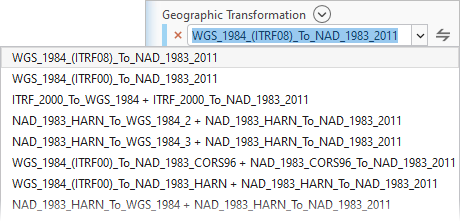

“投影”工具上的“地理变换”参数

或者，单击 选择变换 按钮 双向 以打开 变换 窗口。 在窗口中，指定 源坐标系 和 目标坐标系 ，然后选择 变换路径 选项。 源坐标系 和 目标坐标系 可以使用输入数据集的地理坐标系和输出坐标系来自动填充。

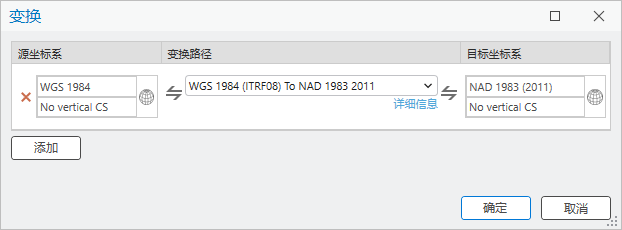

“变换”窗口

提示：

尽管变换路径已定向标注，但它们是双向的。 例如，将数据从 WGS 1984 投影到 NAD 1983 (2011) 时， NAD 1983 (2011) 到 WGS 1984 1 的变换是有效的，并且将正确应用。

如果源坐标系和目标坐标系具有垂直坐标系，则只能使用地理坐标系和垂直坐标系的相应变换路径。 以与其定义相反的方向应用的变换将在变换路径名称前显示波形符 (~)。

要在两个坐标系之间正确转换数据，可能需要多个变换路径。 多个变换路径是从所需的源坐标系到目标坐标系需要的连续步骤。 当变换路径必须经过多个中间系统，并且 因过于复杂而无法自动分配 时，便需要它们。 例如，要在历史基准面实现和最新基准面实现（如 NAD 1983 到 NAD 1983 (2011) ）之间进行转换，您将需要多个变换路径来实现正确的数据转换。

注:

一些更新、更准确的数据集变换可能需要 补充坐标系文件 。 这些文件不包含在 ArcGIS Pro 中，必须单独进行安装。

使用以下步骤指定多个变换：

  1. 单击 选择变换 按钮 双向 以打开 变换 窗口。

  2. 单击 添加 按钮以添加附加变换。

  3. 通过单击 设置坐标系 按钮 选择坐标系 选择地理坐标系和垂直坐标系对，从而指定源坐标系和目标坐标系。

    源坐标系和目标坐标系必须位于表示要应用变换的基准面的地理坐标系中。

  4. 使用 变换路径 下拉列表选择用于在源坐标系和目标坐标系之间转换的变换。 单击 详细信息 按钮可查看有关变换路径的详细信息。

  5. 单击 添加 按钮添加另一个变换，或单击 确定 按钮保存并关闭窗口。
