使用图像空间分析处理倾斜影像

需具有 Image Analyst 许可才能使用。

传感器采集影像时,以透视几何方式捕捉场景。 对于遥感影像,此几何关系由影像元数据中的传感器模型描述。 在地图视图的透视模式下,您可以在图像坐标系(ICS,称为图像空间)而非地图坐标系中显示倾斜影像,从而实现更直观的影像解译。

在图像空间中处理倾斜影像,可促进图像坐标系与地图坐标系间的无缝转换,从而在透视影像上显示、解译、采集和编辑 GIS 要素数据。

在透视模式(也称为图像空间模式)下,可从传感器视角直观地可视化影像。 在影像空间中采集和编辑要素可利用现有编辑工具;您可以使用编辑选项卡进行编辑。 此外,可根据提供的传感器模型信息和元数据,在影像空间中执行点、线、面影像量测,进行垂直测量,并获取结构高度。

在此工作流中,您将在透视模式下可视化影像、采集数据并执行垂直测量。 该工作流包含以下五个步骤:

  1. 下载示例数据

  2. 激活影像空间

  3. 查看影像

  4. 编辑要素

  5. 执行垂直测量

下载示例数据

下载倾斜卫星影像样本及支持影像空间分析工作流的其他数据。

  1. 在 Web 浏览器中,打开影像空间分析示例数据 网站。

  2. 单击右上角的下载按钮。 也可以右键单击 .zip 文件并单击下载

  3. 下载完成后,解压缩 .zip 文件,并将示例数据目录树移动到您的 C:\ 目录。

  4. 确认 C:\SampleData\DG-Rio\ 目录树存在。

示例数据已准备就绪,可用于影像空间分析工作流

激活影像空间

要激活影像空间,请完成以下步骤:

  1. 浏览到 C:\sampledata\dg-rio\ProProject 并双击 Rio-ImageSpaceAnalysis.aprx 工程文件。

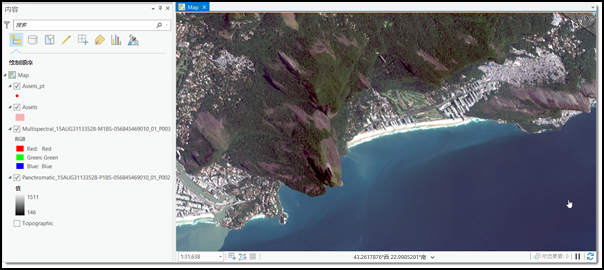

    ArcGIS Pro 将设置工程环境,并在内容窗格中加载影像和要素类图层。 影像以标准地图视图显示,正北朝上。

    ICS 工程将打开

    WorldView-2 卫星影像由 DigitalGlobe 提供

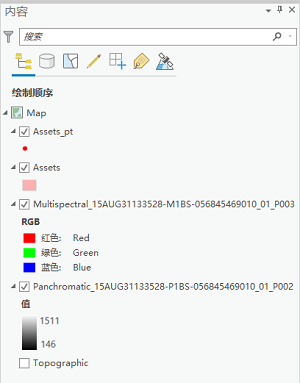

  2. 确保内容窗格显示五个图层。

    包含影像图层的内容窗格

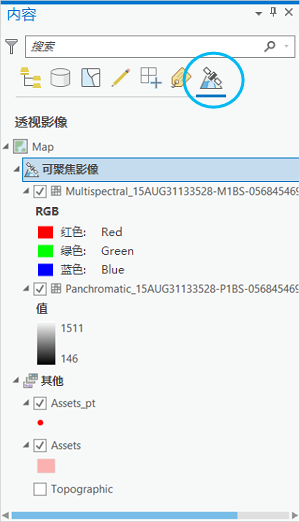

  3. 内容窗格中,单击按透视影像列出按钮

    影像将根据可聚焦影像进行排序。 可聚焦影像是指具备在影像空间中显示和分析资格的影像,其资格由影像关联的必需元数据决定。

    内容窗格中的“按透视影像列出”按钮

可聚焦影像将列在可聚焦影像下,随后是内容窗格中的其他图层。

查看影像

要在影像空间地图视图中查看影像,请完成以下步骤:

  1. 内容窗格中选择 Multispectral_15AUG31133528-M1BS-056845469010_01_P003 图层。

  2. 单击设置为聚焦影像关闭按钮 以激活影像空间视图。

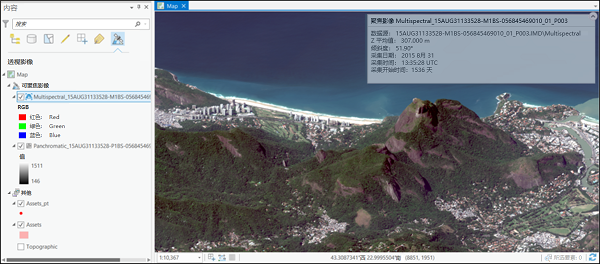

    聚焦影像按钮将切换为设置为聚焦影像开启 。 影像不再显示扭曲,可以从传感器视角可视化影像。

    地图上将叠加显示平视显示 (HUD) 窗口,其中显示与您正在处理的影像相关的常用元数据。

带 HUD 的可聚焦影像

WorldView-2 卫星影像由 DigitalGlobe 提供
  1. 可选择使用最小化按钮最小化 HUD。

  2. 将指针移至 HUD 边缘,指针类型将变为移动指针,允许您在地图任意位置移动和放置 HUD。

编辑要素

要在影像空间中编辑要素,请完成以下步骤:

  1. 内容窗格中选择 Panchromatic_15AUG31133528-P1BS-056845469010_01_P002 图层。

  2. 单击设置为聚焦影像关闭按钮 以激活影像空间。

    该按钮将切换为设置为聚焦影像开启

  3. 单击地图选项卡,单击书签下拉箭头,并选择机场书签。

    影像将定位在影像空间视图中,准备采集要素。

  4. 单击编辑选项卡以查看所有编辑工具。

  5. 要素组中单击创建工具按钮

    将显示创建要素窗格。

    有关编辑的详细信息,请参阅快速浏览:编辑

  6. 在列表中,单击您希望在其中保存编辑内容的要素类。

  7. 单击工具按钮 ,并数字化一些建筑物。

  8. 对要数字化的每个建筑物重复步骤 5 到 7。

  9. 采集要素完成后,单击保存编辑按钮。

执行垂直测量

要测量要素高度,请完成以下步骤:

  1. 确认内容窗格中的影像图层处于活动状态。

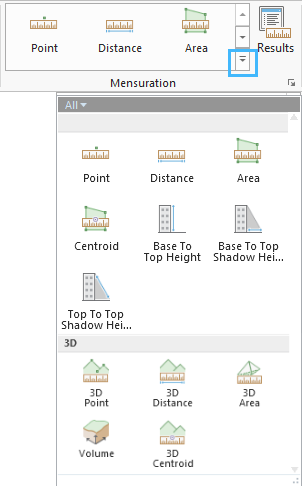

  2. 影像选项卡上,单击下拉箭头访问位于测量组中的测量工具。

    可通过“测量”下拉箭头访问的测量工具

    启用的工具取决于内容窗格中所选影像图层的元数据。 例如,要使用阴影测量工具,元数据需包含太阳高度角和采集日期。 有关启用每个测量工具所需的元数据信息表,请参阅使用影像进行测量

  3. 单击顶到顶阴影高度工具按钮

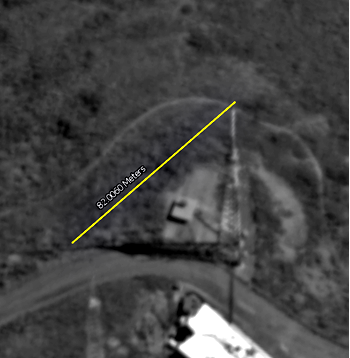

  4. 设置两个点 - 第一个在塔状结构顶部,另一个在塔状结构阴影顶部 - 如下图所示:

    影像中塔状结构的顶到顶阴影高度测量

    WorldView-2 卫星影像由 DigitalGlobe 提供

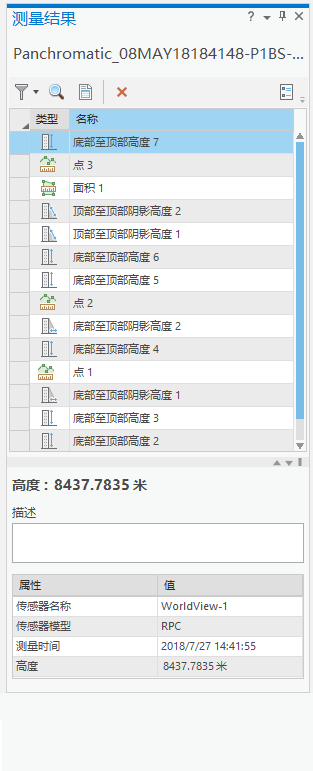

    测量结果与图形一同显示在地图上。 在测量结果窗格中查看测量详细信息。 同时显示与影像和测量相关的元数据。

    列出已测量影像对象的“测量结果”窗格

  5. 从表中选择一个测量值,按 F2 键可在测量结果窗格中重命名测量名称

  6. 在窗格的描述文本框中添加测量描述。

  7. 单击生成报告按钮 将测量结果导出到磁盘上的文本文件中。

    测量结果将自动保存到工程地理数据库的要素数据集中。 加载工程时,测量结果将自动加载到测量结果窗格中。

    您的测量信息将保存到与工程关联的地理数据库中

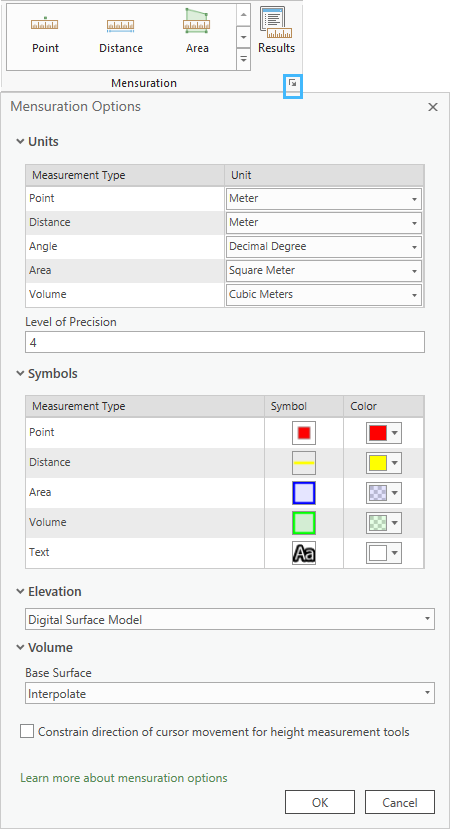

  8. 可选择单击测量组中的选项按钮,指定高程文件以提高测量精度。 浏览到 C:\sampledata\dg-rio\DEM 并选择 WorldSRTM30m.mrf 文件。

    使用“测量”组中的选项按钮定义 DEM 以优化测量

在此工作流中,您学习了如何在影像空间分析环境中可视化、采集数据和执行测量。
