设置地面到格网校正

地面到格网校正过程可将测量员或工程师获取的地面测量值转换为地图数据的投影表面上的格网测量值。 如有必要,您可以设置地面到格网校正,以确保针对宗地结构的地图投影正确旋转和缩放新宗地。

了解有关地面到格网校正的详细信息

要在工程中打开或关闭地面到格网校正,请单击 编辑 选项卡上 校正 组中的 地面到格网 地面到格网校正

提示:

地面到格网 地面到格网校正 也可在位于活动地图底部的状态栏中获得。

打开地面到格网校正后,系统将假设输入的维度为地面测量值。 此校正会对方向应用 偏移角 或方位角基线,并将距离乘以 距离系数 。 线要素类(宗地类型线或连接线)上的 旋转 字段将更新为已旋转线以拟合宗地结构的角度量。 线要素类(宗地类型线或连接线)上的 比例 字段将更新为已应用于线的比例因子值。

了解有关设置方向偏移和距离系数的详细信息

您可以通过数字化地面和格网线以交互方式得出地面到格网校正:

示例:通过输入基线和数字化格网线以交互方式得出校正

如果记录文档中标明了方位角基线,并且您可以在地图上对同一条线进行数字化处理,则可通过交互方式得出地面到格网校正。 当记录文档中的所有方位角均基于指定线的方位角时,记录文档中会标明方位角基线。 例如,方位角基线可以是两个物理界标之间的分界线。 在下面的记录文档中,两个界标之间道路中心线的维度即为方位角基线。 此线的维度为 S89°42'35"E 和 278 英尺。

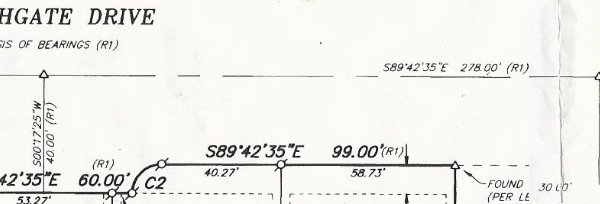

方位角的基线

方位角的基线是指两个界标之间的线的方向。

在宗地结构中,如果界标作为点要素存在,则可以对界标之间的线进行数字化处理,以得出地面到格网校正。

要使用上面的记录以交互方式得出地面到格网校正,请单击 地面到格网 下拉箭头 地面到格网校正 并单击 输入基线并数字化格网线

  1. 输入地面方向和距离 下输入方位角基线的地面维度。

    在此示例中,该维度为 S89°42'35"E278 英尺

  2. 单击 下一步 对格网线进行数字化处理。

  3. 单击宗地结构中同一条线的起点和终点。

    起点和终点应为界标或点。

    单击格网线的起点和终点。

    单击格网线的起点和终点以对线进行数字化处理。

    单击格网线的终点时,系统会自动计算地面到格网校正,并将其应用于为宗地结构输入的所有后续维度。 单击 地面到格网 下拉箭头 地面到格网校正 以查看计算得到的校正。

示例:通过数字化基线和格网线以交互方式得出校正

如果方位角基线不明显,您可以将基线和格网线数字化,以交互方式得出地面到格网校正。 格网线的起点和终点应存在于宗地结构中。 这些点可以是宗地点,也可以是宗地界标。 要获得相应基线的起点和终点,必须从记录文档中准确输入维度,且不要应用校正。

要输入基线的维度,请使用 动态约束遍历 工具

在下面的示例中,将在宗地结构中的两个现有点之间 遍历 一条线,且不会应用地面到格网校正。 由于尚未应用地面到格网校正,遍历的线不会在预期的终点处闭合或结束。

未应用地面到格网校正的导线

由于尚未应用地面到格网校正,遍历的线不会在预期的终点处闭合或结束。

现在,可通过对输入的线和预期的格网线进行数字化,以交互方式得出地面到格网校正。

  1. 单击 地面到格网 下拉箭头 地面到格网校正 ,然后单击 数字化基线和格网线

  2. 单击基线的起点和终点,即所输入线的起点和终点。

    基线的起点和终点

    单击地面线的起点和终点。
  3. 单击格网线的起点和终点,即您刚刚在宗地结构中输入的基线的预期起点和终点。

    格网线的起点和终点

    单击格网线的起点和终点。

    系统会自动计算地面到格网校正,并将其应用于为宗地结构输入的所有后续维度。

    提示:

    要将地面到格网校正应用于现有的遍历线,请启动新遍历,单击 修改追踪遍历线

  4. 单击 地面到格网 下拉箭头 地面到格网校正 以查看计算得到的校正。
