从模型库添加多面体要素

模型文件 工具 多面体 可将多面体要素从 3D 模型模板库添加到场景。 如果库为空，您可以浏览至模型文件并进行添加。 此工具位于 创建要素 窗格中，其中包含适用于多面体和 3D 对象要素图层的要素模板。

使用此工具时，注意以下事项：

  • 将要素添加到场景之前，您可以指定要素的大小、旋转和位置。

  • 要 将模型添加到模板库 ，请单击 添加 加 并浏览至 3D 模型文件。

  • 要导入大型 3D 模型文件，请使用 导入 3D 文件 地理处理工具。

要从模板模型库添加多面体要素，请完成以下步骤：

  1. 添加数据并 配置编辑设置 。

    确认正在编辑的要素图层可编辑，分配给活动地图的坐标系适用于正在执行的编辑类型，并且捕捉配置为帮助您高效、准确工作。

  2. 在功能区的 编辑 选项卡上，单击 要素 组中的 创建 创建要素 。

    创建要素 窗格随即显示。

  3. 在 创建要素 窗格中，单击多面体或 3D 对象要素模板。

    要 查找包含特定单词或短语的要素模板 ，请单击 搜索 框 查找 ，然后输入搜索条件。 搜索不区分大小写。

  4. 单击工具选项板上的 活动模板 箭头 前向 。

    活动模板的工具选项板随即显示在窗格中。

  5. 单击 模型文件 工具 多面体 。

    如果要素库为空，请单击 添加 加 ，浏览至 3D 模型文件，然后 将模型添加到模板库 。

    注:

    例如，Windows 3D Objects 文件夹 C:\Users\<username>\3D Objects 不是用于导入 3D 文件的受支持目录。 如果 3D 文件目前位于 Windows 3D Objects 文件夹中，请将其复制到其他文件夹。

    库将显示在窗格中，其中包含参数设置和库中第一个要素的预览。

  6. 单击要添加到场景的要素的缩略图。

    模型查看器将显示所选模型。

  7. 单击模型查看器上的 全图 全图范围 以在模型查看器中预览整个要素。

    模型查看器工具栏

  8. 展开 大小 、 旋转 和 位置 参数部分，然后输入适当的值。

    当您更改这些值时，模型查看器中的模型预览将随之更新。

    大小和位置的单位由分配给场景的坐标系来定义。 例如，如果为场景设置的坐标系以美国测量英尺作为单位，并且多面体图层数据源的单位为米，则窗格中的单位为美国测量英尺。

    要将设置恢复为使用要素模板保存的值，请单击 重置

    大小

    要素的高度 (Z)、宽度 (X) 和深度 (Y)。

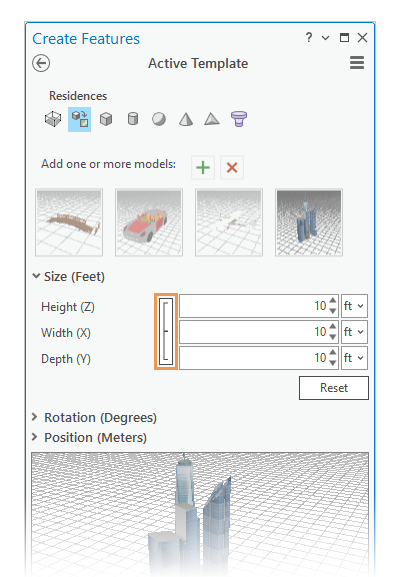

    要按比例缩放要素，请单击连接高度、宽度、深度设置的垂直控制支架

    模型文件

    旋转

    要素在 3D 空间的角度、倾斜度和滚动值。

    位置

    要素沿 x 轴、y 轴和 z 轴的插入点。

    单击模型查看器工具栏上的 3D 轴 3D 轴 并显示 3D 轴符号。 3D 轴符号将显示在插入点位置。

  9. 单击场景以将要素添加到场景。

    或者，单击右键，然后单击 绝对 X,Y,Z 移动至 ，或按 F6 键以输入坐标位置。
