应用制图重新对齐

需具备位置参考许可方可使用。

可以根据航空影像、竣工图或来自外业数据采集器的输入来更新路径几何，而无需通过对中心线进行直接修改来更改测量。此过程称为制图重新对齐。 ArcGIS Pipeline Referencing 允许您更改中心线的形状，并保留在进行制图重新对齐之前存在的基础路径的校准。

注:

中心线要素类必须在内容窗格中可见，才能应用制图重新对齐。

提示：

使用 LRS 网络的 更新制图重新对齐中的路径测量 属性进行的制图重新对齐此属性默认情况下处于禁用状态。可使用 修改网络校准规则 工具的 更新制图重新对齐中的路径测量 参数为 LRS 网络中的路径启用此属性。

了解有关在制图重新对齐后更新路径测量和事件的详细信息

要应用制图重新对齐，请完成以下步骤：

向地图添加中心线和网络要素类。

或者，可以打开存在中心线和网络要素类的地图。
注:
- 在数据模型中，在给定位置预期只有一条中心线。确保用于编辑的中心线未与 LRS 中的其他中心线重叠。
- 必须通过要素服务编辑分支版本化网络，包括使用用户生成的路径 ID 配置的所有网络。

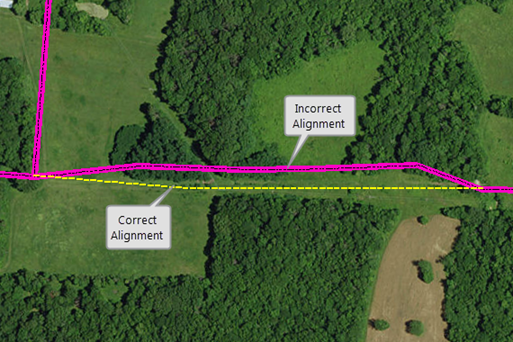

放大至对齐更改的位置。

注:

在重新对齐之前，用于路径制图重新对齐的中心线要素必须位于中心线要素类中。
在内容窗格 按选择列出 选项卡的选择列表中，取消选中网络图层。
在内容窗格 按选择列出 选项卡的选择列表中，选中中心线图层。
选择地图中的中心线要素进行编辑。

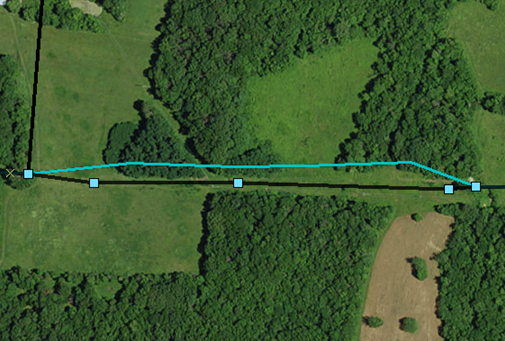

根据需要编辑中心线的折点。

可以使用编辑折点工具来编辑要素折点并修改中心线线段。
对折点进行编辑以匹配建议的路径对齐后，请右键单击地图上的任意位置，然后单击完成。

路径即会以制图方式重新对齐。

根据配置的制图重新对齐选项，路径上的折点会受到制图重新对齐的影响。
注:
- 更新中心线后，所有网络中的路径形状也会更新。但是，在运行 应用事件行为 和 生成交叉点 地理处理工具之前，事件的事件形状和托管交叉点的位置不会更新。

  了解有关生成和更新交叉点的情景的详细信息
- 另外要特别注意，在编辑中心线时，所有网络中所有时间的所有路径都会相应地进行修改。
- 如果启用了冲突预防，则将锁定与正在进行编辑的中心线相关联的所有路径。
注:

如果显示了有关获取锁或协调的消息，则将启用冲突预防。

选择路径后，如果路径锁定已被活动用户在不同版本中获取，且其可释放状态值为 Yes，则工具将尝试释放该路径锁定。
