延长路径

需具备位置参考许可方可使用。

在 ArcGIS Pipeline Referencing 中延长路径涉及在路径的起点或终点处增加长度。与其他路径编辑活动一样，中心线提供要延长路径的位置和几何。

用于延长路径的中心线要素可以是中心线要素类中的现有要素，可以数字化为中心线要素类（使用航空像片、卫星影像或其他底图进行指导），从其他要素类复制并粘贴，或从 CAD 文件或其他 ArcGIS 支持的数据源导入。除了延长路径之外，延长路径工具还可以更新校准点。

注:

对于工程网络，如果路径延长部分的测量始于或测量止于值会导致产生一个方程点，则路径不会延长。路径必须使用创建路径工具创建。

如下方示例所示，在第一个案例中，路径具有从 0 英尺到 10 英尺的测量值。用于延长部分的中心线几何长度为 10 英尺。从起点延长路径时，延长部分的测量值从 0 英尺处开始，在 10 英尺处结束。
- 如果选中重新校准下游路径选项，路径的原始部分会重新校准，生成的延长路径具有从 0 英尺到 20 英尺的测量值：
- 如果未选中重新校准下游路径选项，测量值从 0 英尺处开始，在 10 英尺处结束的延长部分将产生一个方程点，不会延长路径。路径必须使用创建路径工具创建。
在第二个案例中，对于工程网络，路径具有从 0 英尺到 10 英尺的测量值。用于延长部分的中心线几何长度为 10 英尺。

从终点延长路径时，如果将延长部分的测量值设为从 5 英尺处开始，在 15 英尺处结束，将在中心线与原始路径相交处产生一个方程点。在此等式点上，后桩为 10 英尺，前桩为 5 英尺。在这种情况下，不会延长路径。路径必须使用创建路径工具创建。
在编辑路径时，将遵循间隙校准规则。

路径延长工作流

要延长路径，请完成以下步骤：

向地图添加中心线和网络要素类。

或者，可以打开存在中心线和网络要素类的地图。
注:
- 在 LRS 数据模型中，在给定位置预期只有一条中心线。确保用于编辑的中心线未与 LRS 中的其他中心线重叠。
- 必须通过要素服务编辑分支版本化网络，包括使用用户生成的路径 ID 配置的所有网络。
放大到要延长路径的位置。

注:

在延长路径之前，用于延长路径的中心线要素必须存在于中心线要素类中。

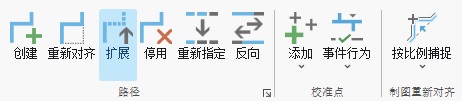

在位置参考选项卡的路径组中，单击延长。

延长路径窗格随即出现并默认激活按矩形选择 工具。

可使用多个中心线延长路径。
使用鼠标指针在地图上要延长路径的位置通过矩形选择一条或多条中心线。

您还可以单击选择一条或多条中心线下拉箭头并选择其他选择工具之一：按多边形选择 、按套索选择 、按圆选择 、按线选择 或按轨迹选择 。

（可选）可使用地图选项卡上的交互式选择工具。

所选中心线在地图上高亮显示，并且延长路径窗格中将显示允许选择一条或多条中心线按钮。将在表上方显示选定中心线计数。
注:
- 数字化方向决定了校准方向，朝数字化方向增加。可以使用反转中心线方向按钮反转选定中心线的方向。这将导致内存中翻转中心线方向，并且方向变化不是永久的。
- 如果中心线在延长位置未接触路径，单击延长位置下拉箭头，然后选择起点或终点。
- 创建路径后，通过选中位置参考选项中的保持中心线处于选中状态复选框，可以保持中心线处于选中状态。
- 如果将中心线创建为曲线，则 Pipeline Referencing 会将曲线转换为增密折线要素。
单击允许选择一条或多条中心线 。

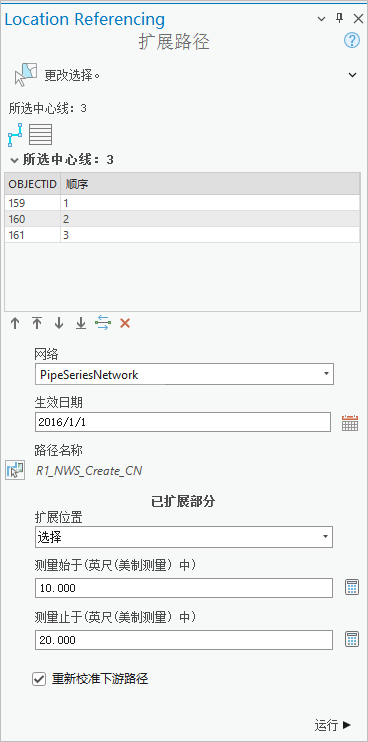

延长路径窗格中随即显示一个表，其中每个选定中心线在与选择顺序对应的编号行中显示。选定中心线在地图中进行编号并高亮显示。将在表下方显示选定中心线计数。

注:

仅当在工程网络起点处延长路径时，才会显示重新校准下游路径复选框。如果选中该复选，将更新延长下游测量值。

或者，从顺序列中选择一行或多行，然后使用表格下方的按钮以更改中心线选择顺序。您也可以拖动行以更改顺序。

还会在地图上显示表选择顺序更改。

中心线表中的可用工具


工具	工具名称	工具描述
	允许选择一条或多条中心线	允许在地图上选择中心线并在表中按选择顺序进行显示。使用表下方的移动按钮或拖动行以对选定中心线重新排序。
	清除当前已选择的中心线	清除选定中心线并保持选定状态。可在单击此按钮后重新选择，或再次单击允许选择一条或多条中心线按钮。
	向上移动选定中心线	将一条或多条选定中心线在表顺序中上移一行。
	将选定中心线移至顶部	将一条或多条中心线移至表顺序顶部。
	向下移动选定中心线	将一条或多条中心线在表顺序中下移一行。
	将选定中心线移至底部	将一条或多条中心线移至表顺序底部。
	翻转中心线的方向	反转选定中心线的方向。这将导致内存中翻转中心线方向，并且方向变化不是永久的。
	移除选定中心线	从表顺序中移除选定中心线但保持其选中状态。

提示：

要在中心线表中更改显示字段，请在内容窗格中右键单击中心线要素类，然后从快捷菜单中选择属性。在图层属性对话框中，单击显示选项卡，然后单击显示字段下拉箭头更改其值。在先前图像中，显示字段为 OBJECTID。

选择要在其中延长路径的网络。

注:

要使用要素服务进行编辑，LRS 网络必须使用线性参考和版本管理功能进行发布。
单击从地图中选择路径 以选择要延长的路径。

注:

单击从地图中选择路径按钮后，可以将鼠标悬停在路径上以查看路径以及指针位置处的测量值。

如果编辑位置仅存在一条适用的路径，请单击以将其选中。如果多条路径适用，请使用选择路径对话框单击以选择其中一条适用路径。

可以在位置参考选项中设置地图比例选项以显示路径和测量信息。

提示：

您无法延长路径以填充路径之间的间隙。
单击日历并选择开始日期。
- 或者，在生效日期文本框中提供日期。
- 双击空白的生效日期文本框以填充当前日期。
验证自动填充的测量始于值在延长部分部分中按预期显示。
- 如果路径在终点处延长，建议的测量始于值与原始路径的测量止于值相同。
- 如果路径从起点延长，则建议的测量始于值为 0。
或者，您可以提供测量始于值。

如果您不知道起点测量值，请允许 Pipeline Referencing 提供建议值。单击重新计算测量始于 以执行此操作。通过计算测量止于值和中心线几何长度的差值，可得出此值。

注:

对于工程网络，测量值可以输入为采用 00+00.00 或 00+00.000 格式的桩值。
验证自动填充的测量止于值在延长部分部分中按预期显示。
注:
- 计算中心线的几何长度时，将考虑 z 值。

  了解中心线和路径如何支持 z 值
- 如果路径在终点处延长，则建议的测量止于值为建议的测量始于值加上中心线的几何长度。
- 如果路径从起点处延长，则建议的测量止于值为建议的测量始于值加上中心线的几何长度。
或者，您可以提供所选的测量止于值。

如果您不知道终点测量值，请允许 Pipeline Referencing 提供建议值。单击重新计算测量止于 以执行此操作。通过计算测量始于值和中心线几何长度的总和，可得出此值。
单击运行。

路径已延长。原始路径已停用，To Date 字段使用生效日期值进行填充。创建的新延长路径的 From Date 字段使用生效日期值进行填充，To Date 字段使用空值进行填充。
注:
- 如果路径编辑将导致在路径上引入一个或多个物理间隙，将在运行工具之前显示一个警告提示。如果您不打算创建带间隙的路径，请单击否。
- 如果正在编辑的路径已具有一个或多个物理间隙，而编辑过程中未引入更多物理间隙，则不会显示提示。
- 要禁用此警告，可在位置参考选项中取消选中在允许可能产生物理间距的路径编辑内容之前发出警告复选框。
- 如果显示了有关获取锁或协调的消息，则将启用冲突预防。选择路径后，如果路径锁定已被活动用户在不同版本中获取，且其可释放状态值为 Yes，则工具将尝试释放该路径锁定。
