查看 LRS 层次结构

需具备位置参考许可方可使用。

线性参考系统 (LRS) 数据集是地理数据库中要素数据集中的控制器数据集，以及参与 LRS 的所有要素类。

可以查看 ArcGIS Pro 中 LRS 数据集中的层次结构，以确定 LRS 中存在的网络类型以及注册到每个网络的事件。

在“内容”窗格中检查 LRS 层次结构

要在内容窗格中查看 LRS 层次结构，请完成以下步骤：

1. 在 ArcGIS Pro 工程中，选择包含 LRS 要素图层的地图。

   内容窗格随即显示，其中列出了相应图层。

2. 在内容窗格中，单击以从 LRS 数据集中选择要素图层。

   可以选择作为 LRS 数据集成员（校准点、中心线、事件、交叉点、网络或红线）的任何要素图层。

3. 单击 ArcGIS Pro 功能区上的位置参考选项卡。

4. 单击工具组中的 LRS 层次结构 。

   提示：

   如果 LRS 层次结构 不可用，则所选要素图层不是 LRS 数据集的成员。 在内容窗格中选择有效的要素图层将其激活。

   LRS 层次结构窗格随即出现。 LRS (在本例中 LRS_mod) 是层次结构的根。

   LRS 方案节点 包含最小方案要素类和中心线序列表，网络节点将显示网络、事件和交叉点要素类。



   在 LRS 和公共设施网络组合数据集中，公共设施网络节点可用。



5. 或者，右键单击 LRS 层次结构中的实体以检查其属性或者将其添加至新地图或当前地图。

   可以访问校准点、中心线、事件、交叉点、网络或红线要素类的属性，以及中心线序列表的属性。

   注:

   在 LRS 和公共设施网络组合数据集中，您可以访问公共设施网络要素类的属性。

在“目录”窗格中检查 LRS 层次结构

LRS 数据集在目录窗格中显示为地理数据库节点中的 LRS 文件夹。 展开此文件夹后，将显示所有要素数据集成员。

要在目录窗格中查看 LRS 层次结构，请完成以下步骤：

1. 在 ArcGIS Pro 工程中，打开目录窗格。

2. 在目录窗格中，展开地理数据库节点并展开要素数据集。

   LRS 层次结构将使用 LRS 的名称（本示例中为 LRS_mod）出现在 LRS 数据集中。 如果 LRS 中不存在 LRS 数据集，则不会显示 LRS 层次结构。 运行修改 LRS 工具以更新 LRS。



3. 右键单击 LRS 数据集然后选择 LRS 层次结构。

   LRS 层次结构窗格随即出现，其中 LRS 名称（本示例中为 LRS_mod）为根。

   LRS 方案节点包含最小方案要素类和中心线序列表，网络节点将显示网络、事件和交叉点要素类。



   在 LRS 和公共设施网络组合数据集中，公共设施网络节点可用。

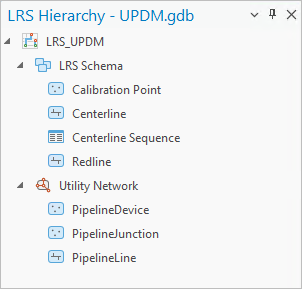

   ![UPDM 的 LRS 层级结构窗格](images/APR_LRS_Hierarchy_pane-UPDM.png)


4. 或者，右键单击 LRS 层次结构中的实体以检查其属性或者将其添加至新地图或当前地图。

   可以访问校准点、中心线、事件、交叉点、网络或红线要素类的属性，以及中心线序列表的属性。

   注:

   在 LRS 和公共设施网络组合数据集中，您可以访问公共设施网络要素类的属性。
