分类 LAS 建筑物 (3D Analyst 工具)

汇总

用于对 LAS 格式点云数据中的建筑物进行分类。

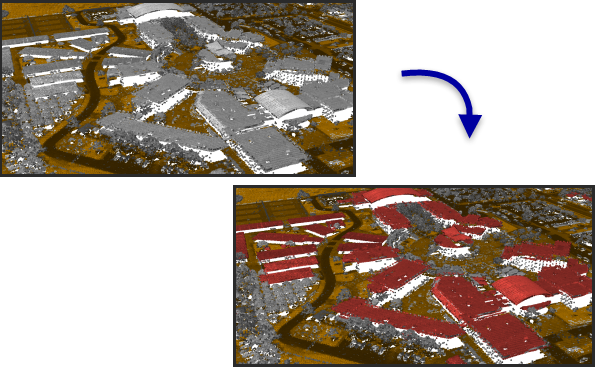

插图

用法

• 将对类代码值为 0、1 和 6 的点进行评估，以确定其是否适合建筑物屋顶的特征。 将为不满足检测条件的现有建筑物分类点重新分配 1，除非已设置重用现有建筑物分类点的选项。

• This tool was designed with an emphasis on aerial lidar, which usually captures building rooftops. Points representing walls, vertical facades, and small rooftop features—（例如，天窗和烟囱）可能不包括在建筑物分类中。 如果此类点十分必要，请考虑使用带有用于对屋顶上方和下方的点进行分类的选项的工具来运行该工具。

• 在运行此工具之前，应对地面点进行分类。 如果尚未对地面点进行分类，请使用 分类 LAS 地面点 工具。 如果已对地面点进行分类，但其类代码值不是 2，请使用 更改 LAS 类代码 工具以相应地重新分配类代码。

• 当选中是摄影测量数据参数时，将不会使用方法参数。

• 标记为保留或重叠的点将被忽略。 保留点最初被定义为不用于分类。 重叠点在处理过程中被忽略，因为包含它们会造成点密度的剧烈波动，并且它们还可能在航线之间引入与噪点相关的校准问题。

参数

• Dialog
• Python

标注	说明	数据类型
输入 LAS 数据集	将进行分类的 LAS 数据集。	LAS Dataset Layer
最小屋顶高度 （可选）	定义可识别的屋顶点最低点距离地面的高度。	Linear Unit
最小面积	建筑物屋顶的最小面积。	Areal Unit
计算统计数据 （可选）	指定是否将计算 LAS 数据集引用的 .las 文件的统计数据。 计算统计数据时会为每个 .las 文件提供一个空间索引，从而提高了分析和显示性能。 统计数据还可通过将 LAS 属性（如分类代码和回波信息）显示限制为 .las 文件中存在的值来提升过滤和符号系统体验。 选中—Statistics will be computed. This is the default. 未选中—Statistics will not be computed.	Boolean
处理范围 （可选）	将评估的数据范围。 当前显示范围 - 范围基于活动地图或场景。 绘制范围 - 范围将基于在地图或场景上绘制的矩形。 图层范围 - 范围基于活动地图图层。 选择可用图层或者使用所有图层中的数据范围选项。 每个地图图层具有以下选项： 所有要素 - 所有要素的范围。 选定要素 - 选定要素的范围。 可见要素 - 可见要素的范围。 浏览 - 范围将基于数据集。 输入的交集 - 范围将为所有输入的相交范围。 输入的并集 - 范围将为所有输入的合并范围。 剪贴板 - 可在剪贴板中复制和粘贴范围。 复制范围 - 将范围坐标和坐标系复制到剪贴板。 粘贴范围 - 从剪贴板粘贴范围和坐标系。 如果剪贴板不包含坐标系，则范围将使用地图的坐标系。 重置范围 - 将范围重置为默认值。 当手动提供坐标时，坐标必须为数值，并且位于活动地图的坐标系中。 地图可能使用与提供的坐标不同的显示单位。 在南纬和西经坐标中使用负号。	Extent
处理边界	将定义待处理区域的一个或多个面要素。	Feature Layer
处理与范围相交的整个 LAS 文件 （可选）	指定处理范围的应用方式。 选中—If any portion of a .las file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. 未选中—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
平均点间距	LAS 点的平均间距。 该参数不再使用。	Linear Unit
重用现有建筑物分类点 （可选）	指定是否将重用或重新评估现有建筑物分类点。 选中—Existing building classified points will contribute to the plane detection process but will not be reclassified in the event they do not meet the criteria specified by the tool. Use this option if the existing classification is necessary. 未选中—Existing building classified points will be reevaluated to fit the criteria for plane detection, and points that do not fit the specified area and height will be assigned a value of 1. This is the default.	Boolean
是摄影测量数据 （可选）	指定是否使用摄影测量技术获取 .las 文件中的点。 选中—The points in the .las file were obtained using a photogrammetric technique for producing point clouds from overlapping imagery. 未选中—The points in the .las file were obtained from a lidar survey, not from a photogrammetric technique for producing point clouds. This is the default.	Boolean
分类方法 （可选）	指定将使用的分类方法。 Aggressive—Points that fit the planar rooftop characteristics with a relatively high tolerance for outliers will be detected. Use this method if the points are not well calibrated. Standard—Points that fit the planar rooftop characteristics with a relatively moderate tolerance for irregular points will be detected. This is the default Conservative—Points that fit the planar rooftop characteristics with a relatively low tolerance for irregular points will be detected. Use this method if the building points are co-planar with points from objects that are not buildings.	String
对屋顶上方的点进行分类 （可选）	指定是否会对检测到的屋顶平面上方的点进行分类。 选中—Points detected above the planes will be classified. 未选中—Points detected above the planes will not be classified. This is the default.	Boolean
屋顶上方的最大高度 （可选）	将使用屋顶上方类代码参数值进行分类的建筑屋顶上方的点的最大高度。	Linear Unit
屋顶上方类代码 （可选）	将分配给屋顶上方的点的类代码。	Long
对屋顶下方的点进行分类 （可选）	指定是否会对屋顶和地面之间的点进行分类。 选中—Points between the roof and the ground will be classified. 未选中—Points between the roof and the ground will not be classified. This is the default.	Boolean
屋顶下方类代码 （可选）	将分配给地面和屋顶之间的点的类代码。	Long
更新金字塔 （可选）	指定在修改类代码后是否更新 LAS 数据集金字塔。 选中—The LAS dataset pyramid will be updated. This is the default. 未选中—The LAS dataset pyramid will not be updated.	Boolean

派生输出

标注	说明	数据类型
派生 LAS 数据集	针对建筑物屋顶进行分类的 LAS 数据集。	LAS Dataset Layer

环境

范围, 并行处理因子

许可信息

• 基本: 需要 3D Analyst
• 标准: 需要 3D Analyst
• 高级: 需要 3D Analyst
