3D 内部 (3D Analyst 工具)

汇总

确定来自输入要素类的 3D 要素是否包含在闭合的多面体中，并且写入记录要素（部分或全部在多面体中）的输出表。

插图

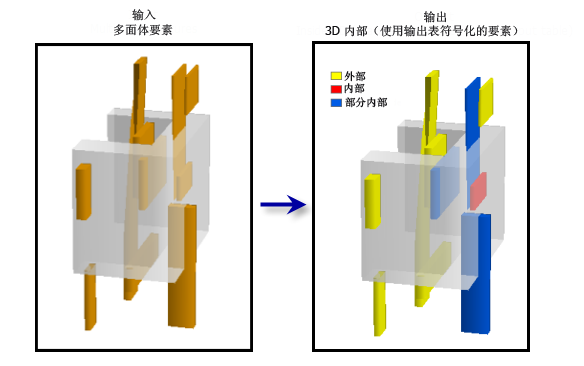

3D 内部工具图形

用法

  • 所有输入要素必须将 Z 信息存储在其几何中。 如果 2D 要素类中存在基于字段的高度测量值，可以使用 依据属性实现要素转 3D 工具创建 3D 要素类。

  • 此分析需要闭合的多面体几何图形。 是否为闭合 3D 工具可用于确定多面体要素类是否包含闭合要素，封闭多面体 工具可用于消除多面体要素中的空隙。

  • 如果选择复杂输出表选项，则为每个与给定输入要素相交的多面体创建一个记录。 要素可能位于多个闭合多面体要素内，并且在输出表中具有多个条目。

  • 输出表中包含以下字段：

    • Target_ID—输入要素的唯一 ID。

    • Status—表示 Target_ID 字段识别的要素是位于还是部分位于多面体内。

    • Contain_ID—识别输入要素位于或部分位于其内的相交多面体的唯一 ID。 仅在选择复杂输出表选项时包含

参数

标注 说明 数据类型

输入要素

输入多面体或 3D 点、线或面要素类。

Feature Layer

输入多面体要素

用作输入要素容器的闭合多面体要素。

Feature Layer

输出表

输出表，列出输入要素参数值中位于或部分位于闭合的输入多面体要素参数值内部的 3D 要素。 输出表包含 OBJECTID（对象 ID）、Target_ID 和 Status 字段。 Status 字段将指示输入要素 (Target_ID) 是否位于或部分位于多面体内部。

Table

复杂输出表

（可选）

指定输出表是否通过创建 Contain_ID 字段（识别包含输入要素的多面体要素）来识别输入要素和输入多面体要素参数值之间的关系。

  • 选中—The multipatch feature that contains an input feature will be identified.

  • 未选中—The multipatch feature that contains an input feature will not be identified. This is the default.

Boolean

环境

当前工作空间, 输出配置关键字, 自动提交, 范围

许可信息

  • 基本: 需要 3D Analyst
  • 标准: 需要 3D Analyst
  • 高级: 需要 3D Analyst
