多面体覆盖区 (3D Analyst 工具)

汇总

创建多边形覆盖区用以表示多面体要素的二维区域。

插图

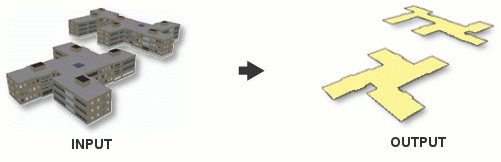

“多面体覆盖区”工具图示

用法

  • 输出覆盖区的字段将与输入要素的字段相同,具体包含以下字段:

    • Z_Min—多面体要素的最小 z 值。

    • Z_Max—多面体要素的最大 z 值。

  • 如果结构由属性表中具有通用标识符的多个要素组成,请使用分组字段参数。

  • 没有 2D 区域的输入多面体要素(例如使用垂直面建模的垂直墙)将产生 2D 范围框,而非其真实的 2D 覆盖区,因为覆盖区更像是一条线,而非一个面。

参数

标注 说明 数据类型

输入要素类

将要生成覆盖区的多面体要素。

Feature Layer

输出要素类

生成的覆盖区面要素类。

Feature Class

分组字段

(可选)

该字段用于合并多面体要素,以便构成同一覆盖区面。

Field

环境

当前工作空间, 范围, 输出坐标系, 地理变换, XY 分辨率, XY 容差, 输出配置关键字, 自动提交

许可信息

  • 基本: 是
  • 标准: 是
  • 高级: 是
