LAS 数据集转栅格 (转换工具)

汇总

使用存储在 LAS 数据集所引用的激光雷达点中的高程、强度或 RGB 值创建栅格。

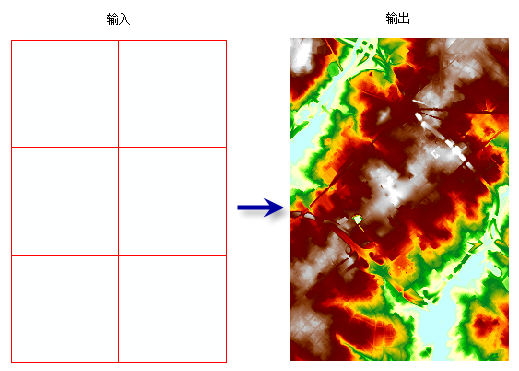

插图

用法

• 您可以按分类代码、分类标志、返回值和高程范围过滤 LAS 数据集的点。 在 LAS 数据集的图层属性对话框中或使用创建 LAS 数据集图层 工具定义点过滤器。

• LAS 数据集图层还可用于控制表面约束要素的强化，而该要素可由 LAS 数据集引用。 当将 LAS 数据集作为三角化网格面显示或处理时，将强制执行约束。

• 导出较大栅格时，如果使用整型数据可以满足 z 值的精度要求，则可以将输出数据类型参数值指定为整型以节省磁盘空间。

• 建议在输入 LAS 数据集定义中包括作为裁剪限制的研究区域边界。 其一是为了防止在测量的真实数据范围外出现插值。 另外，如果数据区域未正确定义，使用自然邻域选项可能会显著影响性能。

  注:

  选择分箱作为插值类型时，仅支持剪裁、擦除和替换约束。 不支持隔断线和锚点。 而三角剖分插值类型则支持所有约束，但运行时间较长。

参数

• Dialog
• Python

标注	说明	数据类型
输入 LAS 数据集	将要处理的 LAS 数据集。	LAS Dataset Layer
输出栅格	输出栅格的位置和名称。 将栅格数据集存储到地理数据库或文件夹（例如 Esri Grid）时，请勿向栅格数据集的名称添加文件扩展名。 在将栅格存储到文件夹中时，可提供文件扩展名以定义栅格的格式，例如 .tif（生成 GeoTIFF）或 .img（生成 ERDAS IMAGINE 格式文件）。 如果栅格存储为 .tif 文件或存储在地理数据库中，可使用地理处理环境设置指定其栅格压缩类型和质量。	Raster Dataset
值字段 （可选）	指定将用于生成栅格输出的激光雷达数据。 高程—激光雷达文件的高程将用于创建栅格。 这是默认设置。 强度—激光雷达文件的强度信息将用于创建栅格。 RGB—激光雷达点的 RGB 值将用于创建 3 波段影像。	String
插值类型 （可选）	插值类型将用于确定输出栅格的像元值。 可以选择分箱或三角剖分作为插值类型。 每种类型都有其独特的像元值分配选项。 当将插值类型设置为分箱时，将逐个像元地评估点云。 包含点的像元值由像元内的点决定，而不含点的像元可以插值或标记为 NoData。 分箱类型的可用选项包括： 像元分配—用于为包含点的像元分配值的方法。 平均值—分配像元中所有点的平均值。 这是默认设置。 最小值—分配在像元内的点中找到的最小值。 最大值—分配在像元内的点中找到的最大值。 IDW—使用反距离权重插值确定像元值。 最近—使用最邻近分配法确定像元值。 空白填充方法—用于为不包含点的像元分配值的方法。 无—为不含点的像元分配 NoData。 简单—通过周围像元的平均值为无点像元赋值， 消除小空白。 线性—在空白区域构建三角测量表面，并在 TIN 上使用线性插值来确定空像元的值。 此方法适用于大面积空白，并为默认选项。 自然邻域—使用自然邻域插值确定无点像元值。 建议在使用此方法时将 LAS 数据集设置为裁剪面约束。 当插值类型设置为三角测量时，像元值是通过从 LAS 数据集的点和表面约束构建内存中的 TIN 表面来推导的。 内存中的 TIN 用于为输出栅格插值像元值。 三角测量类型的可用选项包括： 插值方法 线性—使用线性插值确定像元值。 自然邻域—使用自然邻域法插值确定像元值。 稀疏化类型 无稀疏化—在构建中间 TIN 表面时，不会对 LAS 数据集的点进行稀疏处理。 窗口大小—通过将数据范围划分为方形条柱并在每个条柱中选择一个点来对 LAS 数据集的点进行稀疏处理。 用于细分数据区域的条柱大小将由分辨率参数提供的值确定，所选点基于选择方法参数指定的选项。 选择方法 最大值—保持具有每个窗口大小中最高值的点。 这是默认设置。 最小值—保持具有每个窗口大小中最低值的点。 最接近均值—保持其值最接近窗口大小中所有点的平均值的点。 当点稀疏化类型设置为窗口大小时，点在插值输出栅格之前会通过将数据划分为方形格网进行子采样。 格网的大小基于提供的分辨率值。 该值的单位将基于 LAS 数据集的横坐标系统的线性单位。 分辨率值是将用于在点稀疏化类型设置为窗口大小时细分数据的二维格网的每一边的长度。 此值的单位基于数据坐标系的线性单位。	Interpolate
输出数据类型 （可选）	指定输出栅格中将存储的数值的类型。 浮点型—输出栅格将使用 32 位浮点型，支持介于 -3.402823466e+38 到 3.402823466e+38 之间的值。 这是默认设置。 整型—输出栅格将使用合适的整型位深度。 该选项可将 z 值四舍五入为最接近的整数值，并将该整数写入每个栅格像元值。	String
采样类型 （可选）	指定如何解释采样值参数以定义输出栅格的像元大小。 观测—采样值将根据最长的列数或行数来定义输出栅格中的列数或行数。 像元大小将通过将输出范围的最长边除以采样值参数中的输入来获得。 如果在最长边为 23.67 千米的数据集上使用观测值 3000，则输出栅格的分辨率将为 7.89 米。 此方法提供了一种有用的方法来创建具有可快速生成的可预测大小的输出。 像元大小—像元大小将由采样值参数直接定义。 这是默认设置。	String
采样值 （可选）	与采样类型参数结合使用以定义输出栅格像元大小的值。	Double
Z 因子 （可选）	Z 值将乘上的系数。 此值通常用于转换 z 线性单位来匹配 x,y 线性单位。 默认值为 1，此时高程值保持不变。 如果输入表面的空间参考具有已指定线性单位的 z 基准面，则此参数不可用。	Double

环境

当前工作空间, 范围, 输出坐标系, 地理变换, 自动提交, 输出配置关键字, 栅格统计, 像元大小, 捕捉栅格, 金字塔, 压缩

许可信息

• 基本: 需要 Spatial Analyst 或 3D Analyst
• 标准: 是
• 高级: 是
