边匹配要素 (编辑工具)

汇总

通过空间调整其形状来修改输入线要素，由指定的边缘匹配链接引导，使其与相邻数据集中的线连接。

了解有关边匹配的详细信息

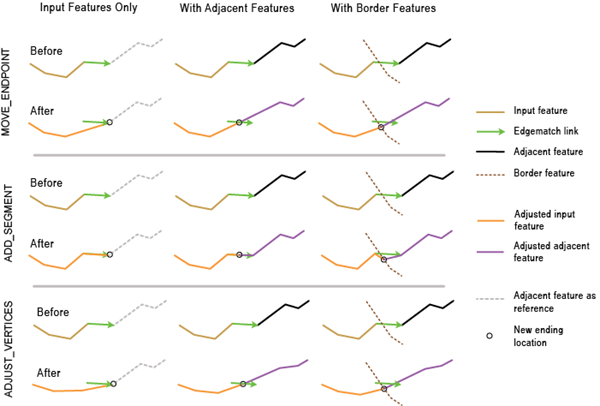

插图

用法

注意：

此工具会修改输入数据。 有关详细信息以及避免意外更改数据的策略，请参阅修改或更新输入数据的工具。

• 此工具将在生成边匹配链接工具之后使用。 该工具以生成边匹配链接工具创建的输入链接要素为指导，在空间上调整输入线的形状，这样输入线便可与沿着边缘区域的相邻线要素进行正确连接。 输入链接要素必须具有 SRC_FID 和 ADJ_FID 字段。

  注:

  所有输入必须处于同一坐标系。

• 该工具从边匹配链接获取新的连接位置，然后对相应要素进行修改，使其端点连接到新的位置。 根据指定的输入参数（输入要素、相邻要素和边界要素），确定新的连接位置，并相应地调整相关要素。 此调整可确保连接匹配的要素，如下所述：

  • 如果仅指定输入要素参数，则边匹配链接的端点将用作新的连接位置。 对边匹配链接相关的输入线（即要素 ID 与链接的 SRC_FID 值相匹配）进行调整，从而使输入线的端点位于链接端点处。 这样可确保输入线与所需相邻要素互相连接，这些要素应该已参与边匹配链接的生成。

  • 如果同时指定输入要素和相邻要素参数，则边匹配链接的中点将用作新的连接位置。 将同时对相关的输入线和相关的相邻线（即，其要素 ID 与链接的 ADJ_FID 值相匹配）进行调整，从而使其端点连接到链接的中点。

  • 如果指定边界要素参数，则该工具将距离边匹配链接中点最近的边界位置用作新的连接位置。 将对输入要素和相邻要素参数值（如果指定）进行调整，从而使这些要素的端点连接到计算出的边界位置。

  方法参数具有以下用于调整要素的边匹配选项。 如上所述，每个选项仅适用于输入要素，或者同时适用于输入要素和相邻要素。

  • 移动端点—将输入线的端点移动到新的连接位置。

  • 添加线段—将在输入线端点处添加直线段，从而使输入线端点位于新的连接位置。

  • 调整折点—将线端点调整至新的连接位置。 同时也会对其余折点进行调整，从而使这些折点的位置变化朝着线的另一端逐渐减少。

参数

• Dialog
• Python

标注	说明	数据类型
输入要素	将进行调整的输入线要素。	Feature Layer
输入链接要素	输入线要素，表示边匹配链接。	Feature Layer
方法 （可选）	指定将用于仅将输入要素，或将输入要素和相邻要素一起，调整到新的连接位置的边匹配方法。 移动端点—将线的端点移动到新的连接位置。 这是默认设置。 添加线段—将在线端点处添加直线段，从而使输入线端点位于新的连接位置。 调整折点—将线端点调整至新的连接位置。 同时也会对其余折点进行调整，从而使位置变化朝着线的另一端逐渐减少。	String
相邻要素 （可选）	与输入要素相邻的线要素。 如果提供，则输入要素和相邻要素将调整为在新连接位置相连接，新连接位置将是边匹配链接的中点或与边界要素的链接中点距离最近的位置（如果提供）。	Feature Layer
边界要素 （可选）	表示输入要素与相邻要素之间边界的线要素或面要素。 指定边界要素时，输入要素与相邻要素都将调整至在距离边界要素的链接中点最近的新连接位置相连接。	Feature Layer

派生输出

标注	说明	数据类型
更新的输入要素	更新后的输入要素。	Feature Layer

环境

当前工作空间, 范围

许可信息

• 基本: 否
• 标准: 否
• 高级: 是
