LAS färben (3D Analyst Tools)

Zusammenfassung

Wendet Farben und nahinfrarote Werte aus Orthofotos auf LAS-Punkte an.

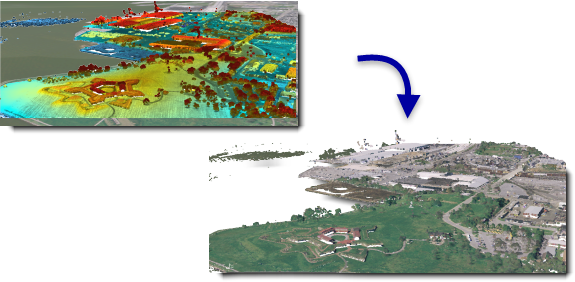

Abbildung

LAS färben

Verwendung

Mit der Anzeige von LAS-Punkten mithilfe von RGB-Informationen lässt sich eine einzigartig immersive, fotorealistische Anzeige erreichen. Das visuelle Feedback von echten Bilddaten, die über LAS-Punkte gelegt werden, kann Informationen über die diskontinuierlichen Eigenschaften der Punktwolke liefern. Dies kann bei der interaktiven Klassifizierung von Daten, bei der Digitalisierung neuer Features sowie bei der Einrichtung eines Bezugspunktes hilfreich sein, wenn 3D-Entfernungsmesswerte verwendet werden.
Die für die Anwendung von Farben auf LAS-Punkte verwendeten Bilddaten werden am besten zur selben Zeit wie die LIDAR-Vermessungen gewonnen, um bei den erfassten Features die höchste Übereinstimmung zu erzielen. Andernfalls sollten Sie Bilddaten verwenden, die möglichst nahe am Zeitpunkt der Erfassung liegen, um Unterschiede aufgrund von Ereignissen wie Bauarbeiten oder die jahreszeitliche Veränderung von sommergrünen Blättern zu minimieren.
Wenn die Quellbilddaten aus verschiedenen gekachelten Bildern bestehen, laden Sie diese Kacheln in ein Mosaik-Dataset, um sie als ein einzelnes Dataset zu referenzieren, und verwenden Sie dieses als Bildeingabe zum Färben der LAS-Daten. Weitere Informationen zum Erstellen eines Mosaik-Datasets
Die Speicherung von Nahinfrarot-Werten für LAS-Punkte wird nur durch LAS-Dateiversion 1.4 mit Punktdatensatzformat 8 unterstützt.
Wenn eine Verarbeitungsausdehnung definiert ist, wird die vollständige LAS-Datei, die die Verarbeitungsausdehnung schneidet, gefärbt. Wenn nur eine Teilmenge der LAS-Eingabedatei gewünscht ist, könnten Sie mit dem Werkzeug LAS extrahieren die Teilmenge ausschneiden und die resultierende Datei als Eingabe für dieses Werkzeug verwenden.
LAS-Punkt-Datensätze werden häufig in der .las-Datei in einer binären Sequenz gespeichert, die nicht dem räumlichen Clustering der Punkte entspricht. Wenn Daten einer derartigen Verteilung abgefragt werden, kann dies zu einem weniger effizienten Zugriff auf die binären Datensätze führen, die die LAS-Punkte darstellen. Durch eine Neuanordnung der Punkte in der resultierenden .las-Datei werden die Daten für die Visualisierung und andere räumliche Operationen optimiert. Bei Aktivierung der Option für die Neuanordnung werden automatisch Statistiken berechnet. Wenn Sie die LAS-Punkte nicht neu anordnen, können Sie die Berechnung von Statistiken aktivieren oder deaktivieren. Durch die Berechnung von Statistiken werden räumliche Abfragen optimiert. Zudem wird eine Zusammenfassung der Klassencodes und Rückgabewerte bereitgestellt, die in der .las-Datei vorhanden sind. Im Gegenzug benötigt dieses Werkzeug jedoch etwas mehr Zeit für die Verarbeitung. Wenn die resultierenden .las-Dateien in ArcGIS nicht verwendet werden sollen, können Sie zur Beschleunigung des Werkzeugs die Berechnung von Statistiken deaktivieren.

Beschriftung	Erläuterung	Datentyp
Eingabe-LAS-Dataset	Das LAS-Dataset, das verarbeitet wird.	LAS Dataset Layer
Eingabebild	Das Bild, das zum Zuweisen von Farben zu LAS-Punkten verwendet werden soll.	Mosaic Layer; Raster Layer
Bandzuweisung	Die Bänder im Eingabebild, die den Farbkanälen, die den Ausgabe-LAS-Punkten zugeordnet sind, zugewiesen werden sollen. Spalten der Wertetabelle: LAS Channel—The imagery channel of the LAS data that is being assigned. Red—The red band of the input image. Green—The green band of the input image. Blue—The blue band of the input image. Near-infrared—The near-infrared band of the input image. Image Band—The band in the input image that is being assigned to its corresponding LAS channel.	Value Table
Zielordner	Der vorhandene Ordner, in den die Ausgabe-LAS-Formatdateien geschrieben werden.	Folder
Suffix für Ausgabedateiname (Optional)	Der Text, der an den Namen jeder Ausgabe-`.las`-Datei angehängt werden soll. Jede Datei übernimmt ihren Basisnamen aus ihrer Quelldatei, gefolgt von dem Suffix, der in diesem Parameter festgelegt wird.	String
Version der LAS-Datei (Optional)	Gibt die LAS-Version der Ausgabedateien an. LAS 1.2-Dateien—Die LAS-Datei-Version 1.2 wird erstellt. LAS 1.3-Dateien—Die LAS-Datei-Version 1.3 wird erstellt. LAS 1.4-Dateien—Die LAS-Datei-Version 1.4 wird erstellt. Dies ist die Standardeinstellung.	String
Punktformat (Optional)	Das Punktdatensatzformat der Ausgabe-LAS-Dateien. 2—Punktdatensatzformat 2. 3—Punktdatensatzformat 3 unterstützt das Speichern von GPS-Zeit. 7—Punktdatensatzformat 7. Dies ist der Standardwert und steht nur für LAS Version 1.4 zur Verfügung. 8—Punktdatensatzformat 8 unterstützt das Speichern von nahinfraroten Werten. Diese Option steht nur für LAS Version 1.4 zur Verfügung.	Long
Komprimierung (Optional)	Gibt an, ob die `.las`-Ausgabedatei in einem komprimierten oder im Standard-LAS-Format vorliegen soll. Keine Komprimierung—Die Ausgabe wird im Standard-LAS-Format (`.las`-Datei) erstellt. Dies ist die Standardeinstellung. zLAS-Komprimierung*—Die Ausgabe-`.las`-Dateien werden im zLAS-Format komprimiert.	String
Punkte neu anordnen (Optional)	Gibt an, ob die Punkte in den `.las`- oder `.zlas`-Dateien neu angeordnet werden, um die Performance beim Lesen und Aktualisieren der Klassifizierung der Punktwolke zu optimieren. Aktiviert—Die Reihenfolge der Punkte wird in räumliche Cluster umgewandelt, die das Lesen der Daten optimieren. Neu angeordnete Punkte können die Performance nachfolgender Operationen, die an der Punktwolke durchgeführt werden, verbessern. Dies ist die Standardeinstellung. Deaktiviert—Die Reihenfolge der Punkte wird nicht geändert.	Boolean
Statistiken berechnen (Optional)	Gibt an, ob für die vom LAS-Dataset referenzierten `.las`-Dateien Statistiken berechnet werden sollen. Durch das Berechnen von Statistiken wird ein räumlicher Index für jede `.las`-Datei bereitgestellt, wodurch sich die Analyse- und Darstellungs-Performance verbessert. Ferner werden durch Statistiken die Filter- und Symbolisierungsverfahren verbessert, da die Anzeige von LAS-Attributen, wie zum Beispiel Klassifizierungscodes und Rückgabeinformationen, auf die in der `.las`-Datei vorhandenen Werte begrenzt wird. Aktiviert—Es werden Statistiken berechnet. Dies ist die Standardeinstellung. Deaktiviert—Es werden keine Statistiken berechnet.	Boolean
Ausgabe-LAS-Dataset (Optional)	Das Ausgabe-LAS-Dataset, das die neu erstellten `.las`-Dateien referenziert.	LAS Dataset

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Ausgabeordner	Der Ordner, in den die Ausgabe-LAS-Dateien geschrieben werden.	Folder

arcpy.3d.ColorizeLas(in_las_dataset, in_image, bands, target_folder, {name_suffix}, {las_version}, {point_format}, {compression}, {rearrange_points}, {compute_stats}, {out_las_dataset})

Name	Erläuterung	Datentyp
in_las_dataset	Das LAS-Dataset, das verarbeitet wird.	LAS Dataset Layer
in_image	Das Bild, das zum Zuweisen von Farben zu LAS-Punkten verwendet werden soll.	Mosaic Layer; Raster Layer
bands [bands,...]	Die Bänder im Eingabebild, die den Farbkanälen, die den Ausgabe-LAS-Punkten zugeordnet sind, zugewiesen werden sollen. Spalten der Wertetabelle: `LAS Channel`—The imagery channel of the LAS data that is being assigned. `RED`—The red band of the input image. `GREEN`—The green band of the input image. `BLUE`—The blue band of the input image. `NIR`—The near-infrared band of the input image. `Image Band`—The band in the input image that is being assigned to its corresponding LAS channel.	Value Table
target_folder	Der vorhandene Ordner, in den die Ausgabe-LAS-Formatdateien geschrieben werden.	Folder
name_suffix (Optional)	Der Text, der an den Namen jeder Ausgabe-`.las`-Datei angehängt werden soll. Jede Datei übernimmt ihren Basisnamen aus ihrer Quelldatei, gefolgt von dem Suffix, der in diesem Parameter festgelegt wird.	String
las_version (Optional)	Gibt die LAS-Version der Ausgabedateien an. `1.2`—Die LAS-Datei-Version 1.2 wird erstellt. `1.3`—Die LAS-Datei-Version 1.3 wird erstellt. `1.4`—Die LAS-Datei-Version 1.4 wird erstellt. Dies ist die Standardeinstellung.	String
point_format (Optional)	Das Punktdatensatzformat der Ausgabe-LAS-Dateien. `2`—Punktdatensatzformat 2. `3`—Punktdatensatzformat 3 unterstützt das Speichern von GPS-Zeit. `7`—Punktdatensatzformat 7. Dies ist der Standardwert und steht nur für LAS Version 1.4 zur Verfügung. `8`—Punktdatensatzformat 8 unterstützt das Speichern von nahinfraroten Werten. Diese Option steht nur für LAS Version 1.4 zur Verfügung.	Long
compression (Optional)	Gibt an, ob die `.las`-Ausgabedatei in einem komprimierten oder im Standard-LAS-Format vorliegen soll. `NO_COMPRESSION`—Die Ausgabe wird im Standard-LAS-Format (`*.las`-Datei) erstellt. Dies ist die Standardeinstellung. `ZLAS`—Die Ausgabe-`.las`-Dateien werden im zLAS-Format komprimiert.	String
rearrange_points (Optional)	Gibt an, ob die Punkte in den `.las`- oder `.zlas`-Dateien neu angeordnet werden, um die Performance beim Lesen und Aktualisieren der Klassifizierung der Punktwolke zu optimieren. `REARRANGE_POINTS`—Die Reihenfolge der Punkte wird in räumliche Cluster umgewandelt, die das Lesen der Daten optimieren. Neu angeordnete Punkte können die Performance nachfolgender Operationen, die an der Punktwolke durchgeführt werden, verbessern. Dies ist die Standardeinstellung. `NO_REARRANGE_POINTS`—Die Reihenfolge der Punkte wird nicht geändert.	Boolean
compute_stats (Optional)	Gibt an, ob für die vom LAS-Dataset referenzierten `.las`-Dateien Statistiken berechnet werden sollen. Durch das Berechnen von Statistiken wird ein räumlicher Index für jede `.las`-Datei bereitgestellt, wodurch sich die Analyse- und Darstellungs-Performance verbessert. Ferner werden durch Statistiken die Filter- und Symbolisierungsverfahren verbessert, da die Anzeige von LAS-Attributen, wie zum Beispiel Klassifizierungscodes und Rückgabeinformationen, auf die in der `.las`-Datei vorhandenen Werte begrenzt wird. `COMPUTE_STATS`—Es werden Statistiken berechnet. Dies ist die Standardeinstellung. `NO_COMPUTE_STATS`—Es werden keine Statistiken berechnet.	Boolean
out_las_dataset (Optional)	Das Ausgabe-LAS-Dataset, das die neu erstellten `.las`-Dateien referenziert.	LAS Dataset

Abgeleitete Ausgabe

Name	Erläuterung	Datentyp
output_folder	Der Ordner, in den die Ausgabe-LAS-Dateien geschrieben werden.	Folder

Codebeispiel

ColorizeLas Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.ColorizeLas('2014_lidar_survey.lasd', '2014_CIR.tif',
                      'RED Band_1; GREEN Band_2; BLUE Band_3',
                      'las/rgb', '_rgb', 1.3, 3, 'ZLAS',
                      'REARRANGE_POINTS')

ColorizeLas Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
       Name: Classify Lidar & Extract Building Footprints
Description: Extract footprint from lidar points classified as buildings,
             regularize its geometry, and calculate the building height.

****************************************************************************'''
import arcpy

lasd = arcpy.GetParameterAsText(0)
dem = arcpy.GetParameterAsText(1)
footprint = arcpy.GetParameterAsText(2)

try:
    desc = arcpy.Describe(lasd)
    if desc.spatialReference.linearUnitName in ['Foot_US', 'Foot']:
        unit = 'Feet'
    else:
        unit = 'Meters'
    ptSpacing = desc.pointSpacing * 2.25
    sampling = '{0} {1}'.format(ptSpacing, unit)
    # Classify overlap points
    arcpy.ddd.ClassifyLASOverlap(lasd, sampling)
    # Classify ground points
    arcpy.ddd.ClassifyLasGround(lasd)
    # Filter for ground points
    arcpy.management.MakeLasDatasetLayer(lasd, 'ground', class_code=[2])
    # Generate DEM
    arcpy.conversion.LasDatasetToRaster('ground', dem, 'ELEVATION',
                                        'BINNING NEAREST NATURAL_NEIGHBOR',
                                        sampling_type='CELLSIZE',
                                        sampling_value=desc.pointSpacing)
    # Classify noise points
    arcpy.ddd.ClassifyLasNoise(lasd, method='ISOLATION', edit_las='CLASSIFY',
                               withheld='WITHHELD', ground=dem,
                               low_z='-2 feet', high_z='300 feet',
                               max_neighbors=ptSpacing, step_width=ptSpacing,
                               step_height='10 feet')
    # Classify buildings
    arcpy.ddd.ClassifyLasBuilding(lasd, '7.5 feet', '80 Square Feet')
    #Classify vegetation
    arcpy.ddd.ClassifyLasByHeight(lasd, 'GROUND', [8, 20, 55],
                                  compute_stats='COMPUTE_STATS')
    # Filter LAS dataset for building points
    lasd_layer = 'building points'
    arcpy.management.MakeLasDatasetLayer(lasd, lasd_layer, class_code=[6])
    # Export raster from lidar using only building points
    temp_raster = 'in_memory/bldg_raster'
    arcpy.management.LasPointStatsAsRaster(lasd_layer, temp_raster,
                                           'PREDOMINANT_CLASS', 'CELLSIZE', 2.5)
    # Convert building raster to polygon
    temp_footprint = 'in_memory/footprint'
    arcpy.conversion.RasterToPolygon(temp_raster, temp_footprint)
    # Regularize building footprints
    arcpy.ddd.RegularizeBuildingFootprint(temp_footprint, footprint,
                                          method='RIGHT_ANGLES')

except arcpy.ExecuteError:
    print(arcpy.GetMessages())

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
