TIN erstellen (3D Analyst Tools)

Zusammenfassung

Erstellt ein TIN-Dataset (Triangulated Irregular Network).

Abbildung

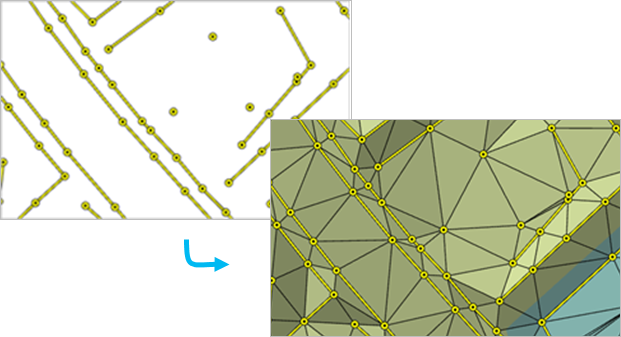

Abbildung: Werkzeug "TIN erstellen"

Verwendung

Vermeiden Sie die Erstellung eines TIN mit einem geographischen Koordinatensystem, da die Delaunay-Triangulationsregel nicht effektiv umgesetzt werden kann, wenn die XY-Einheiten in sphäroidischen Koordinaten ausgedrückt sind.
Anhand des Oberflächen-Feature-Typs wird definiert, wie die Eingabe-Features zur Definition der triangulierten Oberfläche beitragen.
- Punkt-Features können als Massenpunkte festgelegt werden, die Datenknoten bereitstellen, deren Z-Werte in der Triangulation der Oberfläche verwendet werden.
- Linien-Features können als Massenpunkte und Bruchkanten festgelegt werden, die Positionen an einer Oberfläche mit linearen Unterbrechungen in der Neigung darstellen, z. B. Bergkämme, Küstenlinien, Straßenbelagskanten, Gebäudegrundrisse usw.
- Polygon-Features können auch als Massenpunkte und Bruchkanten zusammen mit Clip-Features festgelegt werden, die die Datenfläche definieren, Features ersetzen, die Regionen mit konstanten Z-Werten (z. B. Gewässer) definieren, sowie Features löschen, die innere Flächen angeben, in denen keine Daten vorhanden sind.
Wenn genügend Arbeitsspeicher vorhanden ist, kann mit diesem Werkzeug ein TIN mit Millionen von Punkten erstellt werden. Durch das Begrenzen der Anzahl der TIN-Knoten auf einen Wert unter 6 Millionen werden eine reaktionsschnelle Darstellungs-Performance und allgemeine Benutzerfreundlichkeit gewährleistet. Wenn eine größere TIN-Oberfläche benötigt wird, sollten Sie ein Terrain-Dataset verwenden. Das Terrain-Dataset bietet eine TIN-Oberfläche mit mehreren Auflösungen, die viel größere Sammlungen von Quellenmessungen unterstützen kann.
Legen Sie die Umgebungseinstellung "Standardversion der TIN-Speicherung" auf PRE_10.0 fest, wenn das zu erstellende TIN in Versionen von ArcGIS Desktop vor 10.0 verwendet wird.
Nachdem ein TIN-Dataset erstellt wurde, kann es mit dem Werkzeug TIN bearbeiten modifiziert werden, um weitere Feature-basierte Messungen in die TIN-Oberfläche aufzunehmen. Sie können auch das Werkzeug TIN-Daten-Fläche skizzieren verwenden, um anhand der maximalen Länge einer Dreieckskante zu definieren, welche TIN-Dreiecke die Interpolationszone bilden. Die TIN-Oberfläche kann auch durch interaktive Bearbeitung modifiziert werden.

Beschriftung	Erläuterung	Datentyp
Ausgabe-TIN	Das erstellte TIN-Dataset.	TIN
Koordinatensystem (Optional)	Der Raumbezug des Ausgabe-TINs. Legen Sie den Raumbezug auf ein projiziertes Koordinatensystem fest. Geographische Koordinatensysteme werden nicht empfohlen, da die Delaunay-Triangulation nicht garantiert werden kann, wenn die XY-Koordinaten in Winkeleinheiten ausgedrückt sind, was negative Auswirkungen auf die Genauigkeit entfernungsbasierter Berechnungen wie Neigung, Volumen und Sichtbarkeitslinie haben kann.	Coordinate System
Eingabe-Feature-Class (Optional)	Die Eingabe-Features und die zugehörigen Eigenschaften, die festlegen, wie sie dem TIN hinzugefügt werden. Spalten der Wertetabelle: Input Features—The feature whose geometry will be imported to the TIN. Height Field—The source of elevation for the input features. Any numeric field from the input feature's attribute table can be specified, along with `Shape.Z` for the z-values of 3D features and `Shape.M` for the m-values stored with the geometry. Choosing the `<None>` keyword will result in the feature's elevation being interpolated from the surrounding surface. Type—The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined. Mass Points—Elevation measurements will be incorporated as TIN nodes. Hard Line—Breakline features will define linear discontinuities in the TIN. Soft Line—Breakline features will define linear discontinuities in the TIN. Hard Clip—Polygon features will define the data area of the TIN surface. Soft Clip—Polygon features will define the data area of the TIN surface. Hard Erase—Polygon features will define interior voids in the data. Soft Erase—Polygon features will define interior voids in the data. Hard Replace—Polygon features will define areas of constant height. Soft Replace—Polygon features will define areas of constant height. Hard Value Fill—Integer attributes will be assigned to nodes and triangle faces. Soft Value Fill—Integer attributes will be assigned to nodes and triangle faces. Tag Field—A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.	Value Table
Constrained Delaunay (Optional)	Gibt die Triangulationstechnik an, die entlang der Bruchkanten des TIN angewendet werden soll. Aktiviert—The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified. Deaktiviert—The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.	Boolean

arcpy.3d.CreateTin(out_tin, {spatial_reference}, {in_features}, {constrained_delaunay})

Name	Erläuterung	Datentyp
out_tin	Das erstellte TIN-Dataset.	TIN
spatial_reference (Optional)	Der Raumbezug des Ausgabe-TINs. Legen Sie den Raumbezug auf ein projiziertes Koordinatensystem fest. Geographische Koordinatensysteme werden nicht empfohlen, da die Delaunay-Triangulation nicht garantiert werden kann, wenn die XY-Koordinaten in Winkeleinheiten ausgedrückt sind, was negative Auswirkungen auf die Genauigkeit entfernungsbasierter Berechnungen wie Neigung, Volumen und Sichtbarkeitslinie haben kann.	Coordinate System
in_features [[in_features, height_field, SF_type, tag_value],...] (Optional)	Die Eingabe-Features und die zugehörigen Eigenschaften, die festlegen, wie sie dem TIN hinzugefügt werden. Spalten der Wertetabelle: `Input Features`—The feature whose geometry will be imported to the TIN. `Height Field`—The source of elevation for the input features. Any numeric field from the input feature's attribute table can be specified, along with `Shape.Z` for the z-values of 3D features and `Shape.M` for the m-values stored with the geometry. Choosing the `<None>` keyword will result in the feature's elevation being interpolated from the surrounding surface. `Type`—The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined. `Mass_Points`—Elevation measurements will be incorporated as TIN nodes. `Hard_Line`—Breakline features will define linear discontinuities in the TIN. `Soft_Line`—Breakline features will define linear discontinuities in the TIN. `Hard_Clip`—Polygon features will define the data area of the TIN surface. `Soft_Clip`—Polygon features will define the data area of the TIN surface. `Hard_Erase`—Polygon features will define interior voids in the data. `Soft_Erase`—Polygon features will define interior voids in the data. `Hard_Replace`—Polygon features will define areas of constant height. `Soft_Replace`—Polygon features will define areas of constant height. `Hardvalue_Fill`—Integer attributes will be assigned to nodes and triangle faces. `Softvalue_Fill`—Integer attributes will be assigned to nodes and triangle faces. `Tag Field`—A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.	Value Table
constrained_delaunay (Optional)	Gibt die Triangulationstechnik an, die entlang der Bruchkanten des TIN angewendet werden soll. `CONSTRAINED_DELAUNAY`—The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified. `DELAUNAY`—The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.	Boolean

Codebeispiel

CreateTin: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.CreateTin("NewTIN", "NAD 1983 StatePlane California II FIPS 0402 (Feet).prj",
                   "points.shp Shape.Z masspoints", "constrained_delaunay")

CreateTin: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Umgebungen

Aktueller Workspace, Ausgabe-Koordinatensystem, Ausdehnung, Geographische Transformationen, Standardversion der TIN-Speicherung

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
