Stromleitungen aus Punktwolke extrahieren (3D Analyst Tools)
Zusammenfassung
Extrahiert 3D-Linien-Features, die Stromleitungen aus klassifizierten Punktwolkendaten modellieren.

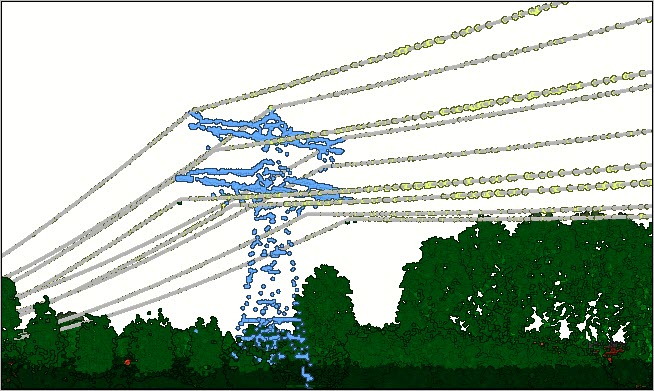

Abbildung
Verwendung
Dieses Werkzeug modelliert jedes Segment einer Stromleitung zwischen zwei Aufhängepunkten als einzelne Linien-Features. Aus Punkten, die zu demselben Abschnitt gehören, wird eine Kettenlinie gebildet, um damit die Leitung darzustellen. Die Eingabepunktwolke muss die Punkte enthalten, die die mit einem eindeutigen Klassencodewert klassifizierten Stromleitungen darstellen. Der eindeutige Klassencodewert schließt Punkte aus, die andere Objekte darstellen. Die besten Ergebnisse lassen sich mit Stromleitungspunkten erzielen, die regelmäßig in einer Entfernung erfasst werden, der mindestens die Hälfte der Entfernung zwischen den nächstgelegenen Kabeln beträgt.
Ein Abschnitt gebündelter Leitungskabel, in dem mindestens zwei Leitungskabel aneinander befestigt sind, lässt sich am besten als ein Linien-Feature modellieren, indem eine Punkttoleranz angegeben wird, die in etwa dem Radius der gebündelten Kabel entspricht.
Es kann Windkorrektur angewendet werden, um entweder die Stromleitungen in einem windstillen Ruhezustand zu simulieren oder um Stromleitungen zu erstellen, die eine bessere Übereinstimmung mit Punkten erreichen, die infolge von Wind verändert wurden. Durch die Entfernung des Windeinflusses wird eine bessere Darstellung der Stromleitungen für Anwendungen wie die Evaluierung von Vegetationsrodungen ermöglicht. Eine verbesserte Windkorrektur führt zu einer besseren Übereinstimmung der Stromleitungen mit den Quellpunkten. Allerdings kann diese Korrektur nur für Stromleitungen vorgenommen werden, die in einer Richtung verschoben sind. Bei Stromleitungen, die Leiterseilschwingungen ausgesetzt sind, kann daher keine optimale Übereinstimmung erreicht werden. Wenn für solche Stromleitungen nicht das gewünschte Ergebnis erzielt wird, sollten Sie die Punkttoleranz erhöhen.
Die Ausgabe-Linien-Features enthalten die folgenden Attribute:
CLASS_CODE—Der mit der Stromleitung verknüpfte Klassencodewert.CURVE_LEN—Die Länge der von der Linie modellierten Kettenlinie. Dieser Wert unterscheidet sich abhängig vom Wert des Parameters Ausgabelinientoleranz von der 3D-Länge des Linien-Features. Ein kleinerer Wert bewirkt eine genauere Darstellung der Kettenlinie als ein größerer Wert.SAG_DIST_0—Der horizontale Abstand vom ersten Stützpunkt der Linie zur Position des maximalen Durchhangs.SAG_DIST_1—Der horizontale Abstand vom letzten Stützpunkt der Linie zur Position des maximalen Durchhangs.SAG—Die maximale vertikale Abweichung der Stromleitung von der geraden dreidimensionalen Linie, die ihre Endpunkte verbindet.WIND_ANGLE—Der maximale Winkel der durch den Wind verursachten Abweichung vom Ruhezustand der Stromleitung. Wenn aufgrund der im Parameter Mindestlänge für Windkorrektur angegebenen Entfernung keine Windkorrektur angewendet wurde, wird der Wert -1 zurückgegeben.
Parameter
| Beschriftung | Erläuterung | Datentyp |
|---|---|---|
|
Eingabe-Punktwolke |
Der LAS-Dataset-Layer, der als Stromleitungen klassifizierte Punkte enthält. |
LAS Dataset Layer |
|
Stromleitungs-Klassencodes |
Die Klassencodewerte für die Punkte, die die Stromleitungen darstellen. |
Long |
|
Ausgabe-3D-Linien |
Die 3D-Linien, mit denen die Stromleitungen modelliert werden. |
Feature Class |
|
Punkttoleranz (Optional) |
Die verwendete Entfernung zum Festlegen der Punkte, die zu einer bestimmten Stromleitung gehören. Der Standardwert beträgt 80 Zentimeter. |
Linear Unit |
|
Leitungstrennungsabstand (Optional) |
Die Entfernung, anhand derer bestimmt wird, ob Punkte zu unterschiedlichen Stromleitungen gehören. Der Standardwert ist 1 Meter. |
Linear Unit |
|
Maximaler Leitungserfassungsabstand (Optional) |
Der größte mögliche Abstand in einem Abschnitt einer Stromleitung. Die aus einer Gruppe von Stromleitungspunkten modellierte Kettenlinie wird um diese Entfernung verlängert, um weitere Punkte zu ermitteln, die derselben Stromleitung entsprechen. Die Standardeinstellung ist 5 Meter. |
Linear Unit |
|
Ausgabelinientoleranz (Optional) |
Die Entfernung, die zum Bestimmen der Genauigkeit der Ausgabestromleitung verwendet wird. Mit einer größeren Entfernung werden weniger Stützpunkte pro Leitung erstellt. Dies ergibt eine gröbere Darstellung der Stromleitung als bei Verwendung einer kleineren Entfernung. Der Standardwert beträgt 1 Zentimeter. |
Linear Unit |
|
Verzerrung durch Wind ausgleichen (Optional) |
Gibt an, ob bei den Ausgabestromleitungen ein Ausgleich für den Windeinfluss vorgenommen werden soll. Windkorrektur kann angewendet werden, um entweder eine bessere Übereinstimmung mit Punkten zu erreichen, die infolge von Wind verändert wurden, oder um den windstillen Ruhezustand der Stromleitungen zu modellieren. Die Art der Windkorrektur wird mit dem Parameter Wind entfernen angegeben.
|
Boolean |
|
Mindestlänge für Windkorrektur (Optional) |
Die minimale Länge des Abschnitts einer Stromleitung, damit beim Erstellen der Ausgabestromleitung Windkorrektur angewendet werden kann. Die Standardeinstellung ist 60 Meter. |
Linear Unit |
|
Maximaler Abweichungswinkel (Optional) |
Der maximale erwartete Winkel der Ablenkung einer bestimmten Stromleitung durch den Wind. Die Standardeinstellung ist 10 Grad. |
Double |
|
Endpunkt-Suchradius (Optional) |
Die Entfernung, die zum Identifizieren eines gemeinsamen Aufhängepunktes für Stromleitungssegmente, die mit demselben Strommast verbunden sind, verwendet wird. Die Standardeinstellung ist 10 Meter. |
Linear Unit |
|
Minimale Leitungslänge (Optional) |
Die kürzeste Leitungslänge, anhand derer bestimmt werden kann, ob ein gemeinsamer Endpunkt vorhanden ist. Die Standardeinstellung ist 5 Meter. |
Linear Unit |
|
Wind entfernen (Optional) |
Gibt an, wie die Windkorrektur auf die Ausgabestromleitungen angewendet wird. Die Windkorrektur wird nur für Kettenlinien angewendet, die sich über eine größere Entfernung erstrecken als im Parameter Mindestlänge für Windkorrektur angegeben.
|
Boolean |
|
Mindestlänge für Stromleitung (Optional) |
Die minimale 3D-Länge der Ausgangsleitungen. Leitungen, die kürzer als der für diesen Parameter angegebene Wert sind, werden bei der Ausgabe nicht berücksichtigt. |
Linear Unit |
Umgebungen
Aktueller Workspace, Scratch-Workspace, Ausgabe-Koordinatensystem, Ausdehnung, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz
Lizenzierungsinformationen
- Basic: Erfordert 3D Analyst
- Standard: Erfordert 3D Analyst
- Advanced: Erfordert 3D Analyst
