Multipatch-Footprint (3D Analyst Tools)

Zusammenfassung

Erstellt Polygon-Footprints, die die zweidimensionale, von Multipatch-Features eingenommene Fläche darstellen.

Abbildung

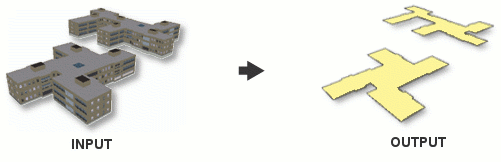

Abbildung: Werkzeug "Multipatch-Footprint"

Verwendung

Der Ausgabe-Footprint weist dieselben Felder auf wie das Eingabe-Feature mit den folgenden Feldern:
- Z_Min—Der kleinste Z-Wert aus dem Multipatch-Feature.
- Z_Max—Der größte Z-Wert aus dem Multipatch-Feature.
Verwenden Sie den Parameter Gruppenfeld, wenn eine Struktur aus mehreren Features besteht, die eine gemeinsame Kennung in der Attributtabelle aufweisen.
Eingabe-Multipatch-Features, die keine 2D-Fläche haben, z. B. mit vertikalen Flächen modellierte vertikale Wände, führen zu Feldern mit 2D-Ausdehnung anstelle des tatsächlichen 2D-Footprints, da der Footprint eher einer Linie als einem Polygon ähnelt.

Beschriftung	Erläuterung	Datentyp
Eingabe-Feature-Class	Das Multipatch-Feature, dessen Footprint erstellt wird.	Feature Layer
Ausgabe-Feature-Class	Die resultierende Footprint-Polygon-Feature-Class.	Feature Class
Gruppenfeld (Optional)	Das Feld, das zum Kombinieren von Multipatch-Features verwendet wird, damit diese zum selben Footprint-Polygon beitragen.	Field

arcpy.3d.MultiPatchFootprint(in_feature_class, out_feature_class, {group_field})

Name	Erläuterung	Datentyp
in_feature_class	Das Multipatch-Feature, dessen Footprint erstellt wird.	Feature Layer
out_feature_class	Die resultierende Footprint-Polygon-Feature-Class.	Feature Class
group_field (Optional)	Das Feld, das zum Kombinieren von Multipatch-Features verwendet wird, damit diese zum selben Footprint-Polygon beitragen.	Field

Codebeispiel

MultiPatchFootprint: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.MultiPatchFootprint("multipatch.shp","multipatch_footprint.shp")

MultiPatchFootprint: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: MultiPatchFootprint Example
Description: Creates footprint polygons for all multipatches in a workspace.
****************************************************************************'''
import arcpy

# Set environment settings
arcpy.env.workspace = 'C:/data'
fcList = arcpy.ListFeatureClasses()
if fcList:
    for fc in fcList:
        # Determine if the feature class is a multipatch
        desc = arcpy.Describe(fc)
        if desc.shapeType is "MultiPatch":
            outPoly = "{0}_Footprint.shp".format(desc.baseName)
            # Run MultiPatchFootprint
            arcpy.ddd.MultiPatchFootprint(fc, outPoly)

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit

Lizenzierungsinformationen

Basic: Ja
Standard: Ja
Advanced: Ja
