Gescannte Polygone extrahieren (Conversion Tools)

Zusammenfassung

Generiert Polygon-Features aus gescannten Bildern.

Abbildung

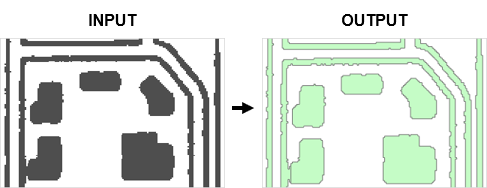

Abbildung: Werkzeug "Gescannte Polygone extrahieren"

Verwendung

Das Raster muss in zwei Klassen unterteilt sein (Binärbild), um Features extrahieren zu können.
Die Ergebnisse können vom Zustand der gescannten Karte zum Zeitpunkt der Extraktion abhängen. Um Rauschen und unerwünschte Pixel zu beseitigen, ist es manchmal erforderlich, das Bild vor der Extraktion von Features zu bearbeiten.
Die Parameter legen fest, welche Zellen extrahiert werden, sowie den Grad der Generalisierung und Glättung, der auf die Ausgabe-Polygon-Features angewendet wird.

Beschriftung	Erläuterung	Datentyp
Eingabe-Scan-Kartenbild	Das Eingabe-Raster-Dataset. Das Raster muss in zwei Klassen unterteilt sein (Binärbild).	Raster Layer
Vordergrundwert	Der Vordergrundwert, der die Raster-Zellen darstellt, die in Linien-Features extrahiert werden.	Long
Ausgabe-Polygon-Features	Die Ausgabe-Feature-Class, die die konvertierten Polygone enthält, die die Umrisslinien der Raster-Zellen darstellen.	Feature Class
Komprimierungstoleranz (Optional)	Vereinfacht Linien, indem Stützpunkte basierend auf der angegebenen Toleranz entfernt werden. Höhere Werte für die Komprimierungstoleranz führen zu weniger Stützpunkten und einer größeren Abweichung vom ursprünglichen Linien-Shape. Die Komprimierungstoleranz gibt den Grad der Generalisierung an, nicht die Karten- oder Pixeleinheiten.	Double
Glättung anwenden (Optional)	Gibt an, ob auf die Polygon-Features bei der Extraktion eine Glättung angewendet wird. Aktiviert—Glättung wird auf die extrahierten Polygon-Features angewendet. Deaktiviert—Glättung wird nicht auf die extrahierten Polygon-Features angewendet.	Boolean
Glättungsgewichtung (Optional)	Die Intensität der Glättung. Mit höheren Werten für die Glättungsgewichtung werden glattere Linien erzielt, allerdings kann die Ausgabe vom ursprünglichen Shape abweichen. Der Wert für die Glättungsgewichtung ist keine bestimmte Karten- oder Pixeleinheit.	Double
Lochgröße (Optional)	Wenn die Diagonallänge eines Loches kleiner als oder gleich der angegebenen Entfernung ist, gilt dieses bei der Extraktion als Teil der Raster-Linie. Mit diesem Parameter können Sie Löcher (kleine Lücken, die vollständig von Vordergrundpixeln umschlossen sind) in Raster-Linien bei der Extraktion ignorieren. Löcher sind oftmals auf eine schlechte Qualität der Quelle oder auf Scanfehler zurückzuführen.	Long

arcpy.conversion.ExtractScannedPolygons(in_raster, foreground_value, out_polygons, {compression}, {smoothing}, {smoothing_weight}, {hole_size})

Name	Erläuterung	Datentyp
in_raster	Das Eingabe-Raster-Dataset. Das Raster muss in zwei Klassen unterteilt sein (Binärbild).	Raster Layer
foreground_value	Der Vordergrundwert, der die Raster-Zellen darstellt, die in Linien-Features extrahiert werden.	Long
out_polygons	Die Ausgabe-Feature-Class, die die konvertierten Polygone enthält, die die Umrisslinien der Raster-Zellen darstellen.	Feature Class
compression (Optional)	Vereinfacht Linien, indem Stützpunkte basierend auf der angegebenen Toleranz entfernt werden. Höhere Werte für die Komprimierungstoleranz führen zu weniger Stützpunkten und einer größeren Abweichung vom ursprünglichen Linien-Shape. Die Komprimierungstoleranz gibt den Grad der Generalisierung an, nicht die Karten- oder Pixeleinheiten.	Double
smoothing (Optional)	Gibt an, ob auf die Polygon-Features bei der Extraktion eine Glättung angewendet wird. `SMOOTHING`—Glättung wird auf die extrahierten Polygon-Features angewendet. `NO_SMOOTHING`—Glättung wird nicht auf die extrahierten Polygon-Features angewendet.	Boolean
smoothing_weight (Optional)	Die Intensität der Glättung. Mit höheren Werten für die Glättungsgewichtung werden glattere Linien erzielt, allerdings kann die Ausgabe vom ursprünglichen Shape abweichen. Der Wert für die Glättungsgewichtung ist keine bestimmte Karten- oder Pixeleinheit.	Double
hole_size (Optional)	Wenn die Diagonallänge eines Loches kleiner als oder gleich der angegebenen Entfernung ist, gilt dieses bei der Extraktion als Teil der Raster-Linie. Mit diesem Parameter können Sie Löcher (kleine Lücken, die vollständig von Vordergrundpixeln umschlossen sind) in Raster-Linien bei der Extraktion ignorieren. Löcher sind oftmals auf eine schlechte Qualität der Quelle oder auf Scanfehler zurückzuführen.	Long

Codebeispiel

ExtractScannedPolygons: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

import arcpy
arcpy.env.workspace = 'C:/data'
arcpy.conversion.ExtractScannedPolygons(
    in_raster="Scanned_Map_Image", foreground_value=[1],
    out_polygons=r"C:\data\output.gdb\Extracted_Polygons", compression=0.025,
    smoothing=True, smoothing_weight=3, hole_size=0
)

ExtractScannedPolygons: Beispiel 2 (eigenständiges Skript)

Extrahiert Polygone aus einem gescannten Kartenbild

# Name: ExtractScannedPolygonsEx_02.py
# Description: Extracts polygons from a scanned map image
# Requirements: None

# Import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = 'c:/data'

# Set Local Variables
inRaster = "c:/data/ScannedImage"
foregroundValue = [1]
outPolygons = 'c:/data/output.gdb/Extracted_Polygons'
compression = 0.025
smoothing = True
smoothingWeight = 3
holeSize = 0

# Run ExtractScannedPolygons
arcpy.conversion.ExtractScannedPolygons(
    inRaster, foregroundValue, outPolygons, compression, smoothing,
    smoothingWeight, holeSize
)

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-XY-Domäne, Ausgabe-Z-Domäne

Lizenzierungsinformationen

Basic: Nein
Standard: Nein
Advanced: Ja
