Rahmenmarken berechnen (Data Management Tools)

Zusammenfassung

Berechnet die Rahmenmarken-Koordinaten im Bild- und Filmraum für jedes Bild in einem Mosaik-Dataset.

Rahmenmarken sind Marken, in der Regel vier oder acht, die in Luftaufnahmen als Bezug genutzt werden. Sie legen die innere Orientierung fest und sind daher ein wichtiger Faktor bei der Transformation eines Bildes in Messbilder. Mit diesem Werkzeug können die Bildkoordinaten der Rahmenmarken für jedes Bild in einem Mosaik-Dataset mithilfe einer vom Benutzer bereitgestellten Rahmenmarken-Vorlagendatei automatisch ermittelt werden. Eine Rahmenmarken-Vorlagendatei ist eine Tabelle mit Feldern zum Speichern von Rahmenmarkengrafiken oder Pfaden zu den Grafiken. Weitere Informationen über Rahmenmarken finden Sie unter "Optimieren der inneren Orientierung mit Rahmenmarken".

Verwendung

Dieses Werkzeug verwendet eine Eingabe-Rahmenmarken-Vorlagendatei, um die Bildkoordinaten der einzelnen Rahmenmarken in jedem Bild eines Mosaik-Datasets automatisch zu ermitteln.
Eine Rahmenmarken-Vorlagendatei ist eine Tabelle mit Feldern zum Speichern von Bildern von Rahmenmarken oder Pfaden zu diesen Bildern.

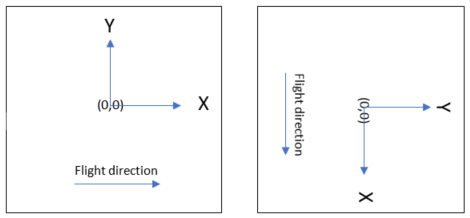

Das Filmkoordinatensystem, das bei der Berechnung der Rahmenmarken verwendet wird, bestimmt die Ausrichtung, in der das Bild gescannt wird. Im Kamerakalibrierungsbericht wird das Koordinatensystem angegeben, in dem der Film von der Aufnahmeplattform aus belichtet wird. Da das Bild beim Scannen möglicherweise gedreht wird, wird das Filmkoordinatensystem verwendet, um die gescannte Ausrichtung zu beschreiben und so die korrekte innere Ausrichtung von Bildern zu berechnen. Wenn das Bild beispielsweise in der links abgebildeten Ausrichtung aufgenommen wurde und Sie es um 90 Grad im Uhrzeigersinn gedreht gescannt haben, lautet das Filmkoordinatensystem beispielsweise X_DOWN_Y_RIGHT.
Die Positionen der Rahmenmarken in den gescannten Bilddaten entsprechen dem folgenden Schema.

Die mit diesem Werkzeug erstellte Ausgabetabelle kann als Eingabe für das Werkzeug Innere Ausrichtung aktualisieren verwendet werden.

Ausgabetabelle
Feld	Beschreibung	Typ
CameraID	Die Kamera-ID ist mit der Kameradefinition verknüpft, die Rahmenmarken-Koordinaten enthält.	Zeichenfolge, erforderlich
FiducialPosition	Die Positionen von Rahmenmarken mit den Werten LL(1), UR(2), UL(3), LR(4), LM(5), RM(6), UM(7) und BM(8). Die Positionen der Rahmenmarken finden Sie im Schema oben.	Zeichenfolge, erforderlich
FiducialPhoto	Speichert den Pfad zum Rahmenmarken-Foto. Das Rahmenmarken-Foto kann ein eigenständiges Foto im TIFF-, PNG- oder JPEG-Format sein oder einen Ausschnitt innerhalb eines Bildes darstellen, der durch die Größe (Breite und Höhe) sowie die Mittelpunktposition (CenterRow und CenterColumn) im Bild definiert wird. Wenn das Bild ein Element in einem Mosaik-Dataset ist, lautet die Pfadsyntax `theMosaicDataPath\objectid=id`, wobei die ID der ObjectID-Wert dieses Bildes ist, z B. `c:\data\fgdb.gdb\md\objectid=1`.	Zeichenfolge, erforderlich
ScanPixelSize	Die im Rahmenmarken-Foto verwendete Pixelgröße, bei der es sich in der Regel um die Pixelgröße beim Scannen handelt. Die Einheit ist Mikrometer.	Numerisch
Breite	Die Breite der Rahmenmarken-Vorlage in Pixeleinheiten. Diese wird nur benötigt, wenn die Rahmenmarken-Vorlage durch einen Teil des Bildes definiert ist. Der Wert liegt im Bildraum, und der Ursprung befindet sich oben links.	Numerisch, optional
Höhe	Die Höhe der Rahmenmarken-Vorlage in Pixeleinheiten. Diese wird nur benötigt, wenn die Rahmenmarken-Vorlage durch einen Teil des Bildes definiert ist. Der Wert liegt im Bildraum, und der Ursprung befindet sich oben links.	Numerisch, optional
CenterRow	Die Zeile für den Mittelpunkt der Rahmenmarken-Vorlage im gesamten Bild. Diese wird nur benötigt, wenn die Rahmenmarken-Vorlage durch einen Teil des gesamten Bildes definiert ist.	Numerisch, optional
CenterColumn	Die Spalte für den Mittelpunkt der Rahmenmarken-Vorlage im gesamten Bild. Diese wird nur benötigt, wenn die Rahmenmarken-Vorlage durch einen Teil des gesamten Bildes definiert ist.	Numerisch, optional
IsSymmetry	Ein boolescher Wert, der angibt, ob eine Vorlage symmetrisch ist.	Numerisch, optional

Beschriftung	Erläuterung	Datentyp
Mosaik-Dataset	Das aus gescannten Luftaufnahmen mithilfe des Raster-Typs "Gescannt" oder "Messbildkamera" erstellte Mosaik-Dataset.	Mosaic Layer
Rahmenmarken-Ausgabetabelle	Die Ausgabetabelle, in der alle Rahmenmarken-Koordinateninformationen im Bild- und Filmraum gespeichert sind.	Table
Abfragedefinition (Optional)	Eine Abfragedefinitions-Zeichenfolge, die eine Teilmenge an Rastern zum Berechnen von Rahmenmarken definiert.	SQL Expression
Rahmenmarken-Vorlagen (Optional)	Die Rahmenmarken-Vorlagentabelle mit Feldern zum Speichern von Rahmenmarkengrafiken und anderen Eigenschaften.	Table View; File; String
Film-Koordinatensystem (Optional)	Ein Schlüsselwort, das das Filmkoordinatensystem der gescannten Luftaufnahme definiert. Es wird zum Berechnen von Rahmenmarkeninformationen und affinen Transformationskonstruktionen verwendet. No change—Das Koordinatensystem des Mosaik-Dataset wird beibehalten. Das Film-Koordinatensystem der gescannten Luftaufnahme wird nicht geändert. Das Koordinatensystem des Mosaik-Dataset wird beibehalten. X rechts, Y oben—Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach rechts und positive Y-Werte nach oben. X oben, Y links—Der Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach oben und positive Y-Werte nach links. X links, Y unten—Der Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach links und positive Y-Werte nach unten. X unten, Y rechts—Der Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach unten und positive Y-Werte nach rechts.	String

arcpy.management.ComputeFiducials(in_mosaic_dataset, out_fiducial_table, {where_clause}, {fiducial_templates}, {film_coordinate_system})

Name	Erläuterung	Datentyp
in_mosaic_dataset	Das aus gescannten Luftaufnahmen mithilfe des Raster-Typs "Gescannt" oder "Messbildkamera" erstellte Mosaik-Dataset.	Mosaic Layer
out_fiducial_table	Die Ausgabetabelle, in der alle Rahmenmarken-Koordinateninformationen im Bild- und Filmraum gespeichert sind.	Table
where_clause (Optional)	Eine Abfragedefinitions-Zeichenfolge, die eine Teilmenge an Rastern zum Berechnen von Rahmenmarken definiert.	SQL Expression
fiducial_templates (Optional)	Die Rahmenmarken-Vorlagentabelle mit Feldern zum Speichern von Rahmenmarkengrafiken und anderen Eigenschaften.	Table View; File; String
film_coordinate_system (Optional)	Ein Schlüsselwort, das das Filmkoordinatensystem der gescannten Luftaufnahme definiert. Es wird zum Berechnen von Rahmenmarkeninformationen und affinen Transformationskonstruktionen verwendet. `NO_CHANGE`—Das Koordinatensystem des Mosaik-Dataset wird beibehalten. Das Film-Koordinatensystem der gescannten Luftaufnahme wird nicht geändert. Das Koordinatensystem des Mosaik-Dataset wird beibehalten. `X_RIGHT_Y_UP`—Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach rechts und positive Y-Werte nach oben. `X_UP_Y_LEFT`—Der Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach oben und positive Y-Werte nach links. `X_LEFT_Y_DOWN`—Der Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach links und positive Y-Werte nach unten. `X_DOWN_Y_RIGHT`—Der Ursprung des Koordinatensystems des gescannten Fotos ist der Mittelpunkt, und positive X-Werte weisen nach unten und positive Y-Werte nach rechts.	String

Codebeispiel

ComputeFiducials: Beispiel 1 (Python-Fenster)

Dies ist ein Python-Beispiel für das Werkzeug ComputeFiducials.

arcpy.management.ComputeFiducials(r"c:\test\orthomapping.gdb\orthomosaicdataset",
                       r"c:\test\orthomapping.gdb\out_table", "objectID = 1",
                       r"c:\test\fiducilatemplate.csv", "X_RIGHT_Y_UP")

ComputeFiducials: Beispiel 2 (eigenständiges Skript)

Dies ist ein Beispiel für ein eigenständiges Skript für das Werkzeug ComputeFiducials.

import arcpy

in_mosaic_dataset = "c:\\test\\ortho.gdb\\ortho_md"
out_fiducial_table = "c:\\test\\ortho.gdb\\fiducial_table"
where_clause = ""
fiducial_template = "c:\\test\\fiducilatemplate.csv"
film_coordinate_system = "NO_CHANGE"

arcpy.management.ComputeFiducials(in_mosaic_dataset, out_fiducial_table,
where_clause,fiducial_template, film_coordinate_system)

Umgebungen

Aktueller Workspace, Faktor für parallele Verarbeitung, Scratch-Workspace
