Geodätisch verdichten (Data Management Tools)

Zusammenfassung

Erstellt neue Features, indem die Segmente der Eingabe-Features durch verdichtete Annäherungen von geodätischen Segmenten ersetzt werden. Es können geodätische Segmente der folgenden Typen erstellt werden: Geodätisch, große Ellipse, Loxodrome und normaler Abschnitt.

Abbildung

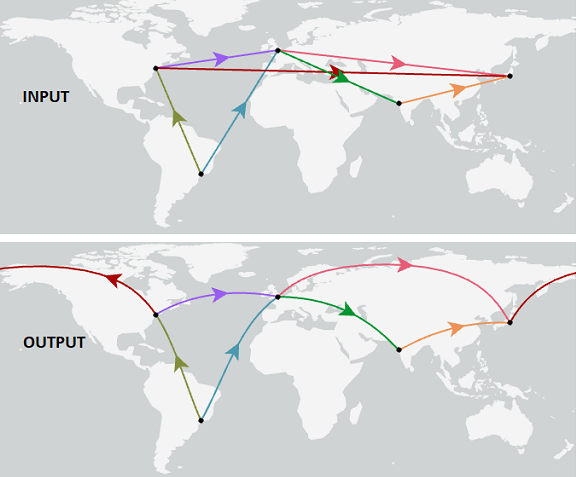

Abbildung: Werkzeug "Geodätisch verdichten"

Verwendung

Die Endpunkte der Segmente werden mit einer geodätischen Annäherung verbunden. Der Eingabe-Segmenttyp ist irrelevant. Bei linearen und nicht linearen Segmenten (Kreisbogen, elliptischer Bogen und Bézierkurve) mit gemeinsamen Endpunkten wird dieselbe Ausgabe generiert.
Bei einem Eingabe-Feature, das aus einem einzelnen Segment mit lagegleichem Start- und Endpunkt besteht, wird kein Ausgabe-Feature geschrieben. Ein aus einem einzelnen Kreisbogen bestehendes Polygon-Feature wird beispielsweise nicht in die Ausgabe geschrieben.

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Eingabe-Linien- oder -Polygon-Features.	Feature Layer
Ausgabe-Feature-Class	Die Ausgabe-Feature-Class, die die verdichteten geodätischen Features enthält.	Feature Class
Geodätischer Typ	Gibt den Typ der geodätischen Segmente an, die erstellt werden sollen. Für das mit dem Koordinatensystem der Eingabedaten verknüpfte Ellipsoid werden geodätische Berechnungen durchgeführt. Geodätisch—Die Segmente entsprechen der kürzesten Entfernung zwischen zwei Punkten auf der Oberfläche des Sphäroids (Ellipsoids). Loxodrome—Die Segmente entsprechen der Linie des gleichen Azimuts (von einem Pol), die die beiden Punkte verbindet. Große Ellipse—Die Segmente entsprechen der Linie, die beim Schneiden einer Ebene entsteht, die den Mittelpunkt des Sphäroids und die beiden Punkte enthält. Normaler Abschnitt—Die Segmente entsprechen der Linie, die beim Schneiden einer Ebene entsteht, die den Mittelpunkt des Sphäroids enthält und rechtwinklig zu der Oberfläche am ersten Punkt ist.	String
Entfernung (Optional)	Die Entfernung zwischen Stützpunkten entlang des geodätischen Ausgabe-Segments. Der Standardwert beträgt 50 Kilometer.	Linear Unit

arcpy.management.GeodeticDensify(in_features, out_feature_class, geodetic_type, {distance})

Name	Erläuterung	Datentyp
in_features	Die Eingabe-Linien- oder -Polygon-Features.	Feature Layer
out_feature_class	Die Ausgabe-Feature-Class, die die verdichteten geodätischen Features enthält.	Feature Class
geodetic_type	Gibt den Typ der geodätischen Segmente an, die erstellt werden sollen. Für das mit dem Koordinatensystem der Eingabedaten verknüpfte Ellipsoid werden geodätische Berechnungen durchgeführt. `GEODESIC`—Die Segmente entsprechen der kürzesten Entfernung zwischen zwei Punkten auf der Oberfläche des Sphäroids (Ellipsoids). `LOXODROME`—Die Segmente entsprechen der Linie des gleichen Azimuts (von einem Pol), die die beiden Punkte verbindet. `GREAT_ELLIPTIC`—Die Segmente entsprechen der Linie, die beim Schneiden einer Ebene entsteht, die den Mittelpunkt des Sphäroids und die beiden Punkte enthält. `NORMAL_SECTION`—Die Segmente entsprechen der Linie, die beim Schneiden einer Ebene entsteht, die den Mittelpunkt des Sphäroids enthält und rechtwinklig zu der Oberfläche am ersten Punkt ist.	String
distance (Optional)	Die Entfernung zwischen Stützpunkten entlang des geodätischen Ausgabe-Segments. Der Standardwert beträgt 50 Kilometer.	Linear Unit

Codebeispiel

GeodeticDensify: Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion GeodeticDensify im Direkt-Modus verwendet wird.

import arcpy
arcpy.management.GeodeticDensify(r"C:\data.gdb\flight_lines",
                                 r"C:\data.gdb\flight_lines_geodesic",
                                 "GEODESIC")

Umgebungen

Ausdehnung, Ausgabe-Koordinatensystem, Ausgabe hat M-Werte, Ausgabe hat Z-Werte, Standard-Ausgabe-Z-Werte

Lizenzierungsinformationen

Basic: Nein
Standard: Ja
Advanced: Ja
