Geometrie zum Dataset für die Indoor-Positionierung hinzufügen (Indoor Positioning Tools)

Zusammenfassung

Generiert Passierbarkeitsinformationen, die zum Aktivieren der geometriegestützten Indoor-Positionierung benötigt werden.

Die generierten Informationen werden als Anlage zum angegebenen Eingabe-IPS-Dataset (Indoor Positioning System) gespeichert. Das Werkzeug generiert aus den Eingabedaten einen Polylinien-Feature-Layer, der für visuelle Untersuchungen der verbundenen passierbaren Pfade für jede gültige Ebene verwendet werden kann.

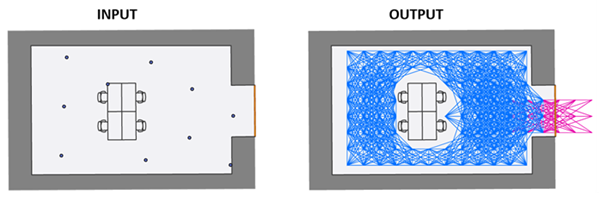

Abbildung

Verwendung

Das Werkzeug erstellt ein Diagramm über einem regelmäßigen Punkt-Raster, das gültige Ebenen-Features abdeckt, wobei die Kanten mögliche Bewegungen in Innenräumen darstellen. Kanten werden zwischen benachbarten Raster-Knoten hinzugefügt, wenn die Bewegung nicht durch Hindernis-Features wie Wände oder Barrieren in dem für den Parameter Hindernis-Features angegebenen Layer verhindert wird. Das Diagramm wird nur innerhalb des Bereichs erstellt, der durch den Schnittpunkt der IPS-Positionierungspunkte aus der angegebenen Feature-Class für die IPS-Positionierung und den angegebenen IPS-Flächen-Features definiert wird. Das Diagramm kann erweitert werden, um die Außenräume mithilfe von Features in dem für den Parameter Ein-/Ausgangs-Features angegebenen Layer zu verbinden.
Der Parameterwert Ziel-Datasets für die IPS-Positionierung muss eine Polygon-Feature-Class sein, die der IPS Positioning Datasets-Feature-Class im ArcGIS IPS-Informationsmodell entspricht. Außerdem müssen Anlagen aktiviert sein. Die Feature-Class kann mit dem Werkzeug IPS-Datenmodell erstellen erstellt werden.
Der Parameterwert Name des Ziel-Dataset für die IPS-Positionierung kann aus den verfügbaren Dataset-Namen im Dataset für die IPS-Positionierung, das für den Parameter Ziel-Datasets für die IPS-Positionierung angegeben ist, ausgewählt werden.
Der Parameterwert Ebenen-Features muss ein Polygon-Layer sein, der den Footprint jeder Ebene in der Einrichtung darstellt. Der ausgewählte Layer muss die folgenden Bedingungen erfüllen:
- Der Layer muss LEVEL_ID-, VERTICAL_ORDER- und FACILITY_ID-Felder enthalten.
- Der Layer muss der gleiche Layer sein, der zum Generieren des für den Parameter Ziel-Datasets für die IPS-Positionierung ausgewählten Datasets für die IPS-Positionierung verwendet wurde.
Der Parameterwert IPS-Flächen-Features muss ein Polygon-Layer sein, der die Indoor-Flächen darstellt, für die die geometriegestützte Indoor-Positionierung aktiviert wird. IPS-Flächen-Features im ausgewählten Layer sind nur gültig, wenn sie die folgenden Bedingungen erfüllen:
- Der Layer muss ein LEVEL_ID-Feld enthalten.
- Der Layer muss einen LEVEL_ID-Feldwert mit einem der Features aus dem für den Parameter Ebenen-Features ausgewählten Layer gemeinsam haben.
- Der LEVEL_ID-Feldwert darf nicht gleich NULL sein.
- Die Geometrie des IPS-Flächen-Features muss in der verknüpften Ebene enthalten sein.
Tipp:

Es gibt verschiedene Möglichkeiten, einen Layer für IPS-Flächen-Features zu erstellen. Eine empfohlene Methode besteht darin, als Korridore und Gänge beschriftete Features aus der Units-Feature-Class im ArcGIS Indoors-Informationsmodell auszuwählen. Sie können auch IPS-Flächen-Features manuell erstellen. Dabei können Sie die Daten entsprechend den Anforderungen der Organisation flexibel anpassen.
Der Parameterwert Hindernis-Features muss ein Polylinien-Layer sein, der Benutzerbewegungen verhindernde physische Barrieren darstellt. Der ausgewählte Layer muss die folgenden Bedingungen erfüllen:
- Der Layer muss ein LEVEL_ID-Feld enthalten.
- Der LEVEL_ID-Feldwert darf nicht gleich NULL sein.
- Wenn der Layer dem Details-Layer im Indoors-Modell entspricht, stellen Sie sicher, dass die ausgewählten Hindernis-Features nur nicht passierbare Objekte oder Barrieren darstellen.
- Wenn die IPS-Positionierungspunkte passierbare Objekte oder Barrieren wie Türen oder Treppen abdecken, stellen Sie sicher, dass diese Features nicht in den ausgewählten Hindernis-Features enthalten sind.

  Hinweis:

  Wenn in dem für den Parameter Hindernis-Features angegebenen Layer keine Features ausgewählt sind, verarbeitet das Werkzeug alle Features im Layer als Hindernis-Features.

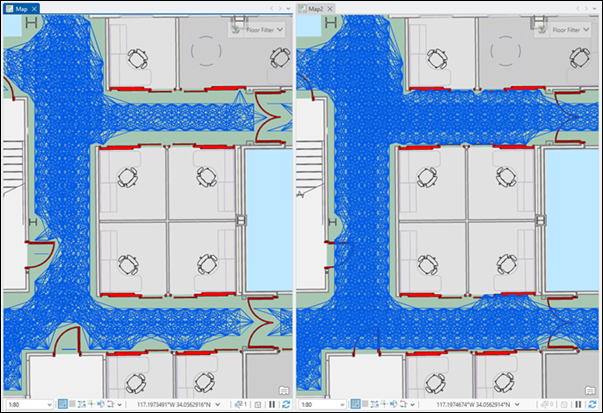

Features innerhalb der IPS-Fläche (grün), die passierbare Objekte wie Türen oder Treppen darstellen, sollten nicht in den ausgewählten Hindernis-Features enthalten sein. In der ersten Abbildung zum Beispiel ist das Konnektivitätsdiagramm in der Nähe der Tür-Features (rot) getrennt, da diese als Hindernis-Features ausgewählt wurden. In der zweiten Abbildung verläuft das Konnektivitätsdiagramm reibungslos entlang des Korridors, da die Türen nicht in den ausgewählten Hindernis-Features enthalten waren. Die zweite Abbildung ist richtig, da sich der blaue Punkt leichter durch den begehbaren Raum innerhalb der IPS-Fläche bewegen kann.
Der Parameterwert Ein-/Ausgangs-Features muss ein Layer sein, der Übergangsflächen für Ein- und Ausgänge darstellt, die Innen- und Außenräume verbinden. Der ausgewählte Layer muss die folgenden Bedingungen erfüllen:
- Der Layer muss FACILITY_ID-, VERTICAL_ORDER_FROM- und VERTICAL_ORDER_TO-Felder enthalten.
- Nur Linien-Features mit zwei Stützpunkten werden vom Werkzeug verarbeitet.
- Nur Linien-Features, durch die mindestens eine Indoor-Outdoor-Kante generiert wird, die mit den Indoor-Indoor-Kanten verbunden ist, werden vom Werkzeug verarbeitet.
Hinweis:

Sie können den Übergänge-Layer aus dem Indoors-Modell als Eingabe für diesen Parameter verwenden. Wenn Sie den Übergänge-Layer verwenden, müssen Sie vor dem Ausführen des Werkzeugs Ein- und Ausgangs-Features konfigurieren. Nur konfigurierte Ein- und Ausgangs-Features werden verarbeitet.

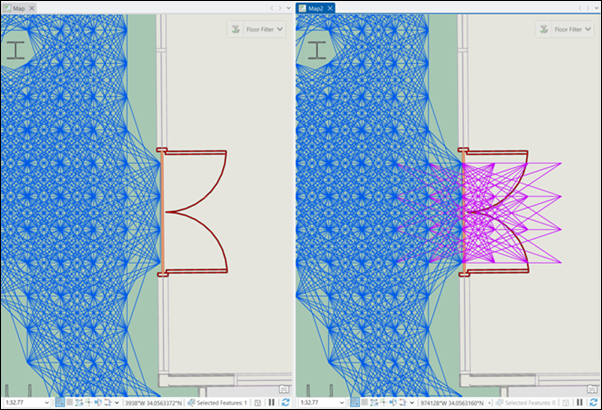

Wenn Ein- und Ausgangs-Features angegeben werden, generiert das Werkzeug Indoor-Outdoor-Übergangskanten (rosa), um einen reibungslosen Übergang vom Innenraum zum Außenraum zu ermöglichen.

Beschriftung	Erläuterung	Datentyp
Ziel-Datasets für die IPS-Positionierung	Die Eingabe-Feature-Class oder der Eingabe-Feature-Layer mit Datasets für die IPS-Positionierung.	Feature Layer
Name des Ziel-Dataset für die IPS-Positionierung	Das Ziel-Dataset für die IPS-Positionierung wird mit geometrischen Daten angereichert, um die geometriegestützte Indoor-Positionierung zu unterstützen.	String
Ebenen-Features	Die Feature-Class oder der Feature-Layer mit Polygon-Features, die Etagen darstellen.	Feature Layer
IPS-Flächen-Features	Die Feature-Class oder der Feature-Layer mit Polygon-Features, die Flächen darstellen, für die die geometriegestützte Indoor-Positionierung aktiviert wird.	Feature Layer
Hindernis-Features	Die Feature-Class oder der Feature-Layer mit Polylinien-Features, die unpassierbare Features darstellen, wie z. B. Wände, Möbel, Fenster und Stützen. Der Hindernis-Layer muss ein `LEVEL_ID`-Feld enthalten. Im Indoors-Modell kann dies eine Teilmenge des Details-Feature-Layers sein.	Feature Layer
Ein-/Ausgangs-Features (Optional)	Die Feature-Class oder der Feature-Layer mit Polylinien-Features, die Eingänge zwischen Innen- und Außenräumen darstellen. Der Eingänge-Feature-Layer muss die Felder `FACILITY_ID`, `VERTICAL_ORDER_FROM` und `VERTICAL_ORDER_TO` enthalten. Im Indoors-Modell kann dies ein für IPS konfigurierter Übergänge-Layer sein.	Feature Layer

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Aktualisierte Datasets für die IPS-Positionierung	Die aktualisierte Feature-Class für Datasets für die IPS-Positionierung, die die aktualisierte Anlage enthält.	Feature Layer
Abgeleitete begehbare IPS-Features	Die Polylinien-Features, die aus den Eingabedaten abgeleitete begehbare Pfade darstellen. Diese Ausgabe stellt die Pfade dar, die basierend auf den Eingabedaten als passierbar eingestuft wurden.	Feature Layer

arcpy.indoorpositioning.AddGeometryToIndoorPositioningDataset(target_ips_positioning_datasets, target_ips_positioning_dataset_name, in_level_features, in_ips_area_features, in_obstacle_features, {in_entrance_exit_features})

Name	Erläuterung	Datentyp
target_ips_positioning_datasets	Die Eingabe-Feature-Class oder der Eingabe-Feature-Layer mit Datasets für die IPS-Positionierung.	Feature Layer
target_ips_positioning_dataset_name	Das Ziel-Dataset für die IPS-Positionierung wird mit geometrischen Daten angereichert, um die geometriegestützte Indoor-Positionierung zu unterstützen.	String
in_level_features	Die Feature-Class oder der Feature-Layer mit Polygon-Features, die Etagen darstellen.	Feature Layer
in_ips_area_features	Die Feature-Class oder der Feature-Layer mit Polygon-Features, die Flächen darstellen, für die die geometriegestützte Indoor-Positionierung aktiviert wird.	Feature Layer
in_obstacle_features	Die Feature-Class oder der Feature-Layer mit Polylinien-Features, die unpassierbare Features darstellen, wie z. B. Wände, Möbel, Fenster und Stützen. Der Hindernis-Layer muss ein `LEVEL_ID`-Feld enthalten. Im Indoors-Modell kann dies eine Teilmenge des Details-Feature-Layers sein.	Feature Layer
in_entrance_exit_features (Optional)	Die Feature-Class oder der Feature-Layer mit Polylinien-Features, die Eingänge zwischen Innen- und Außenräumen darstellen. Der Eingänge-Feature-Layer muss die Felder `FACILITY_ID`, `VERTICAL_ORDER_FROM` und `VERTICAL_ORDER_TO` enthalten. Im Indoors-Modell kann dies ein für IPS konfigurierter Übergänge-Layer sein.	Feature Layer

Abgeleitete Ausgabe

Name	Erläuterung	Datentyp
out_ips_positioning_datasets	Die aktualisierte Feature-Class für Datasets für die IPS-Positionierung, die die aktualisierte Anlage enthält.	Feature Layer
out_ips_derived_walkable_features	Die Polylinien-Features, die aus den Eingabedaten abgeleitete begehbare Pfade darstellen. Diese Ausgabe stellt die Pfade dar, die basierend auf den Eingabedaten als passierbar eingestuft wurden.	Feature Layer

Codebeispiel

AddGeometryToIndoorPositioningDataset: Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion AddGeometryToIndoorPositioningDataset im Direkt-Modus verwendet wird.

import arcpy
arcpy.indoorpositioning.AddGeometryToIndoorPositioningDataset(r"C:\Data\IPS\IndoorPositioningDatasets",
                                                "PositioningDataset3",
                                                r"C:\Data\BuildingData\Floor1"
                                                r"C:\Data\IPS\IpsAreaFeatures"
                                                r"C:\Data\BuildingData\Obstacles"
                                                r"C:\Data\BuildingData\Entrance-Exits")

AddGeometryToIndoorPositioningDataset: Beispiel 2 (eigenständiges Skript)

Das folgende eigenständige Skript veranschaulicht, wie die Funktion AddGeometryToIndoorPositioningDataset verwendet wird.

# Name: AddGeometryToIndoorPositioningDataset_example2.py
# Description: Adds geometry information to the IPS positioning dataset as an attachment.

# Import system modules
import arcpy.indoorpositioning as ips

# Set local variables
target_ips_positioning_datasets = r"C:\Users\myUser\Documents\ArcGIS\Projects\DemoProject\DemoProject.gdb\IPS_Positioning_Datasets"
target_ips_positioning_dataset_name = "ExistingDataset"
in_level_features = r"C:\Users\myUser\Documents\ArcGIS\Projects\DemoProject\DemoProject.gdb\Levels"
in_ips_area_features = r"C:\Users\myUser\Documents\ArcGIS\Projects\DemoProject\DemoProject.gdb\IPS_Area"
in_obstacle_features = r"C:\Users\myUser\Documents\ArcGIS\Projects\DemoProject\DemoProject.gdb\Obstacles"
in_entrance_exit_features = r"C:\Users\myUser\Documents\ArcGIS\Projects\DemoProject\DemoProject.gdb\Entrace_Exit"

# Call the AddGeometryToIndoorPositioningDataset tool
arcpy.indoorpositioning.AddGeometryToIndoorPositioningDataset(target_ips_positioning_datasets,
                                          target_ips_positioning_dataset_name,
                                          in_level_features,
                                          in_ips_area_features,
                                          in_obstacle_features,
                                          in_entrance_exit_features)

Umgebungen

Dieses Werkzeug verwendet keine Geoverarbeitungsumgebungen.

Lizenzierungsinformationen

Basic: Nein
Standard: Erfordert ArcGIS IPS
Advanced: Erfordert ArcGIS IPS
