Agregar un conjunto de colores
Los conjuntos de colores sirven como biblioteca de colores estandarizados, o paleta, que se utiliza para crear combinaciones de colores en su red. Los conjuntos de colores definen los colores disponibles que se pueden utilizar para determinados tipos de entidades y asignan un nombre, una etiqueta y un código hexadecimal, o códigos, a cada uno de ellos que define el color. Se pueden crear conjuntos de colores distintos para diferentes tipos de elementos, como fibras, conectores o cables de conexión. Estos conjuntos se utilizan como referencia al crear esquemas de color para garantizar que se mantenga un estándar en todas las combinaciones de colores.
La herramienta Agregar conjunto de colores le permite crear conjuntos de colores que definen la paleta de colores disponible para su uso en sus combinaciones de colores.
Requerimientos
Para agregar un conjunto de colores, se deben cumplir los siguientes requisitos:
El parámetro Red de servicios de entrada debe hacer referencia a una versión de red de servicios 8 o posterior.
El parámetro Red de dominio debe hacer referencia a una red de dominio de telecomunicaciones.
El valor del parámetro Nombre del conjunto de colores debe ser único en la red del dominio y no puede superar los 256 caracteres.
Los valores de las propiedades Nombre y Etiqueta del parámetro Códigos de color no pueden superar los 256 caracteres.
El valor de propiedad HexCode del parámetro Códigos de color debe contener un triplete hexadecimal de 6 dígitos. Se pueden proporcionar varios códigos hexadecimales mediante una lista separada por comas.
Al trabajar con una geodatabase corporativa, asegúrese de lo siguiente:
El valor del parámetro Red de servicios de entrada debe provenir de una conexión de base de datos establecida como propietaria de la red de servicios de la base de datos.
La cuenta del portal de ArcGIS Enterprise activa debe corresponder al propietario del portal de Utility Network.
Licencia:
La cuenta del portal activa debe tener una licencia con la extensión de tipo de usuario ArcGIS Advanced Editing para crear, publicar y editar una red de servicios de una geodatabase corporativa.
Ejemplo

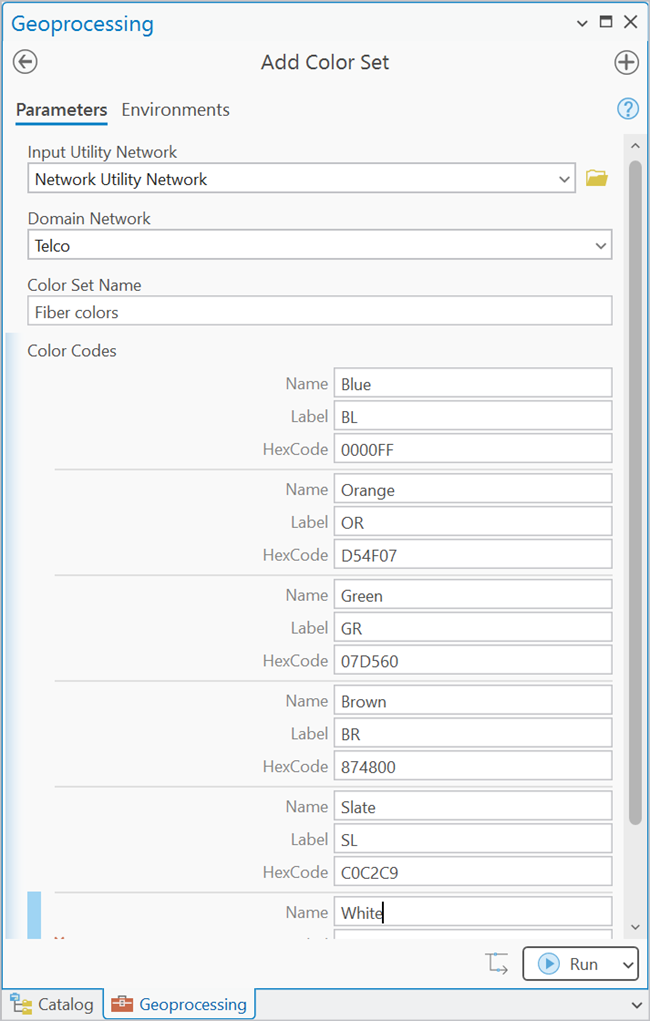

Se crea un nuevo conjunto de colores con el Nombre de conjunto de colores Fiber colors para establecer la paleta de colores disponible para las fibras en la red de dominio Telco. Para el parámetro Códigos de Color , cada color disponible en el conjunto se define con un nombre, etiqueta y código hexadecimal.
Agregar un conjunto de colores a una red de servicios
Para agregar un conjunto de colores a una red de servicios, siga estos pasos:
En la pestaña Análisis del grupo Geoprocesamiento, haga clic en Herramientas
para abrir el panel Geoprocesamiento.En el panel Geoprocesamiento, busque y seleccione Agregar conjunto de colores.
Para el parámetro Red de servicios de entrada, especifique una red de servicios.
Para el parámetro Red de dominio, especifique una red de dominio de telecomunicaciones.
Para el parámetro Nombre del conjunto de colores, introduzca un nombre para el conjunto de colores.
Este nombre se utiliza para identificar el conjunto de colores cuando se consume en un esquema de colores.
En el parámetro Códigos de color, proporcione valores para las propiedades Nombre, Etiqueta y Código hexadecimal que se utilizarán para definir el color en el esquema de colores.
Se pueden proporcionar múltiples códigos hexadecimales mediante una lista delimitada por coma para representar elementos como una cubierta multicolor del tubo de fibra. Por ejemplo, una fibra azul con una franja negra (
0000FF,000000).Repita el paso 6 para cada color del grupo de colores.
Haga clic en Ejecutar.
El conjunto de colores se agrega a la red de servicios.
Ahora puede aplicar el conjunto de colores a un esquema de colores mediante la herramienta Agregar esquema de color.
