Multiparche a ráster (Herramientas de conversión)

Resumen

Convierte entidades multiparche en un dataset ráster.

Ilustración

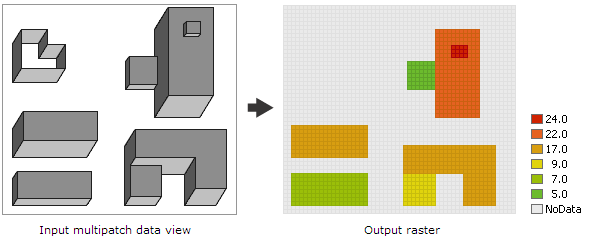

Ilustración de la herramienta Multiparche a ráster

Uso

  • El ráster de salida almacena los valores Z de las entidades multiparche de entrada en cada ubicación de centro de celda. Para determinar el valor z para cada celda, se extiende una línea vertical desde la ubicación de centro de celda hasta intersecar con las entidades multiparche de entrada. El valor z máximo o mínimo de los puntos de intersección se asigna al ráster de salida. Una celda de salida recibirá un valor si el centro de celda cae dentro de la huella de una o varias entidades multiparche de entrada; de lo contrario, se le asignará NoData.

  • Vertical triangles—esencialmente, paredes verticales sin tejado, se excluyen de la rasterización, por lo que no se representarán en el ráster de salida.

  • Tamaño de celda de salida se puede definir mediante un valor numérico u obtenerse desde un dataset ráster existente. Si el tamaño de celda no se ha especificado explícitamente como el valor del parámetro, se deriva del entorno Tamaño de celda si se ha especificado. Si no se ha especificado ni el tamaño de celda del parámetro ni el tamaño de celda del entorno, pero se ha configurado el entorno Alinear ráster, se usa el tamaño de celda del ráster de alineación. Si no se ha especificado ningún valor, el tamaño de celda se calcula a partir del valor más pequeño de anchura o altura de la extensión dividido por 250, en donde la extensión se encuentra en el Sistema de coordenadas de salida especificado en el entorno.

  • Si el tamaño de celda se ha especificado mediante un valor numérico, la herramienta lo utilizará directamente para el ráster de salida.

    Si el tamaño de celda se ha especificado utilizando un dataset ráster, el parámetro mostrará la ruta del dataset ráster en lugar del valor del tamaño de celda. El tamaño de celda de ese dataset ráster se utilizará directamente en el análisis, siempre que la referencia espacial del dataset sea la misma que la referencia espacial de salida. Si la referencia espacial del dataset es diferente, se proyecta en función del Método de proyección de tamaño de celda seleccionado.

  • Esta herramienta le permite usar entidades de edificios en 3D (como multiparches) de un espacio urbano para crear un modelo digital de elevación (DEM). Para llevarlo a cabo, primero debe utilizar esta herramienta para convertir las entidades multiparche en un ráster. A continuación, use la herramienta Mosaico para crear un mosaico de los ráster de edificios con el ráster DEM. Con el ráster de elevación obtenido puede ejecutar otras herramientas que funcionen con los datos ráster para solucionar problemas de análisis en un espacio urbano. Por ejemplo, puede ejecutar la herramienta Cuenca visual para calcular la visibilidad o las herramientas de radiación solar para calcular el potencial de energía solar en la cubierta de los edificios en un entorno urbano.

  • De forma predeterminada, esta herramienta aprovecha los procesadores multinúcleo. Se pueden utilizar cuatro núcleos como máximo.

    Para utilizar menos núcleos, utilice el ajuste de entorno Factor de procesamiento en paralelo.

Parámetros

Etiqueta Explicación Tipo de datos

Entidades multiparche de entrada

Las entidades multiparche de entrada que se convertirán a un ráster.

Feature Layer

Ráster de salida

El dataset ráster de salida que se creará.

Será del tipo punto flotante.

Si el ráster de salida no se va a guardar en una geodatabase, especifique .tif para un formato de archivo TIFF, .CRF para un formato de archivo CRF, .img para un formato de archivo ERDAS IMAGINE o ninguna extensión para un formato ráster Cuadrícula de Esri.

Raster Dataset

Tamaño de celda de salida

(Opcional)

El tamaño de celda del ráster de salida que se está creando.

Este parámetro se puede definir mediante un valor numérico u obtenerse desde un dataset ráster existente. Si el tamaño de celda no se ha especificado explícitamente como valor de parámetro, se usa el valor del tamaño de celda del entorno si se ha especificado; de lo contrario, se utilizan reglas adicionales para calcularlo a partir de las otras entradas. Consulte Usos para más detalles.

Analysis Cell Size

Método de asignación de celdas

(Opcional)

Especifica si se utilizará el valor z máximo o mínimo para una celda cuando se detecte más de un valor z en la ubicación del centro de la celda cuando se extienda una línea vertical desde la ubicación del centro de la celda para intersecar la entidad multiparche de entrada.

  • Altura máxima—Se asignará el valor z máximo a la celda. Esta es la opción predeterminada.

  • Altura mínima—Se asignará el valor z mínimo a la celda.

String

Entornos

Auto ejecución, Tamaño de celda, Método de proyección de tamaño de celda, Espacio de trabajo actual, Extensión, Transformaciones geográficas, NoData, Palabra clave CONFIG de salida, Sistema de coordenadas de salida, Factor de procesamiento en paralelo, Método de remuestreo, Espacio de trabajo temporal, Alinear ráster, Tamaño de tesela

Información de licenciamiento

  • Basic: Sí
  • Standard: Sí
  • Avanzado: Sí
