Extraire LAS (Outils 3D Analyst)

Résumé

Crée des fichiers LAS à partir de données de nuage de points dans un jeu de données LAS ou une couche de scènes de nuage de points.

Illustration

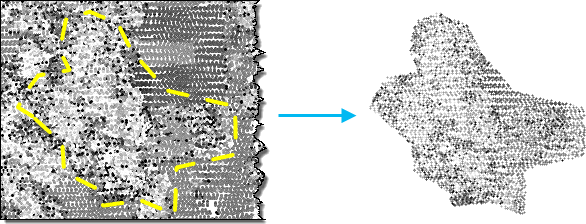

Illustration de l’outil Extract LAS (Extraire LAS)

Utilisation

Cet outil crée des fichiers .las ou .zlas à partir d’un jeu de données LAS, d’un nuage de points, d’un fichier .slpk ou d’un service de couche de scènes de nuage de points I3S. Si l’entrée est un jeu de données LAS, un fichier en sortie sera créé pour chaque fichier .las ou .zlas référencé par le jeu de données LAS. Si l’entrée est une couche de scènes de nuage de points, le nombre de fichiers en sortie varie en fonction du nombre de points en cours d’extraction. La taille de chaque fichier en sortie est limitée à environ 16,8 millions de points. Certains fichiers peuvent dépasser ce seuil ou contenir moins de points.
Le nuage de points en entrée peut être filtré, afin de limiter le nombre de points à extraire en utilisant une combinaison de codes de classification, d’indicateurs de classification et de valeurs renvoyées. Les filtres de points peuvent être définis en chargeant la couche dans une carte ou une scène et en spécifiant les filtres dans la boîte de dialogue Layer Properties (Propriétés de la couche). Les filtres de points peuvent également être appliqués à un jeu de données LAS à l’aide de l’outil Make LAS Dataset Layer (Créer une couche de jeu de données LAS). De plus, vous pouvez extraire un sous-ensemble du nuage de points en entrée en spécifiant une étendue de traitement et une limite d’extraction. Si une étendue de traitement est fournie avec une limite d’extraction, leur intersection est utilisée pour créer les fichiers en sortie. Si l’étendue de traitement et la limite d’extraction ne sont pas définies, l’ensemble du nuage de points en entrée est traité.
Outre le fait de filtrer des points selon certains attributs, vous pouvez filtrer les points LAS par élévation à l’aide du contrôle Elevation Range (Plage d’élévation) disponible dans le groupe Filters (Filtres) du ruban pour une couche de jeu de données LAS. Cet outil tiendra compte de la plage d’élévation définie avec ce contrôle.
Si l’entrée est un jeu de données LAS, la version du fichier LAS obtenu et le format d’enregistrement de points des sorties correspondront au fichier source. Si l’entrée est un service de couche de scènes de nuage de points I3S ou un fichier .slpk, la sortie sera un fichier LAS version 1.4, mais le format d’enregistrement de points dépendra des attributs du nuage de points source, comme suit :
- Le format de points 6 sera utilisé si l’entrée ne contient pas de valeur RVB ou proche infrarouge.
- Le format de points 7 sera utilisé si l’entrée contient des valeurs RVB, mais pas de valeur proche infrarouge.
- Le format de points 8 sera utilisé si l’entrée contient des valeurs RVB et proche infrarouge.
Pour utiliser une autre version du fichier LAS et le format d’enregistrement de points, générez-les en traitant les fichiers en sortie avec l’outil Convert LAS (Convertir LAS).
En règle générale, la référence spatiale d’un fichier .las est définie dans le fichier. Si cette information n’est pas donnée ou est incorrecte, un fichier .prj auxiliaire peut être défini dans la référence spatiale du fichier LAS. Le fichier .prj doit se trouver au même emplacement que le fichier .las et porter le même nom que le fichier .las. Lorsqu’il est présent, le fichier .prj remplace les informations relatives à la référence spatiale dans le fichier .las. Vous pouvez créer des fichiers .prj pour les fichiers .las dont la référence spatiale est manquante ou incorrectement définie à l’aide de l’outil Define Projection (Définir une projection) pour un fichier .las ou .zlas unique ou à l’aide de l’outil Create LAS Dataset (Créer un jeu de données LAS) avec le paramètre Create PRJ For LAS Files (Créer des fichiers PRJ pour les fichiers LAS).
Vous pouvez reprojeter le système de coordonnées horizontales du nuage de points en entrée dans une autre référence spatiale en spécifiant le paramètre d’environnement Output Coordinate System (Système de coordonnées en sortie). De plus, vous pouvez convertir des unités z en vérifiant que les unités verticales sont définies dans un système de coordonnées verticales. Toutefois, une transformation de datum vertical n’est à ce jour pas prise en charge. Vérifiez que la conversion du système de coordonnées horizontales permet de conserver le système de coordonnées verticales d’origine.
Il n’est pas rare que les enregistrements de points LAS soient stockés dans le fichier .las selon une séquence binaire qui ne correspond pas à l’agrégation spatiale des points. Lorsque les données d’une telle distribution sont interrogées, l’accès aux enregistrements binaires représentant les points LAS risque d’être moins efficace. La réorganisation des points dans le fichier .las obtenu optimise les données pour la visualisation et d’autres opérations spatiales. Les statistiques sont automatiquement calculées lorsque l’option de réorganisation est activée. Si vous ne réorganisez pas les points LAS, vous pouvez activer ou désactiver le calcul des statistiques. Le calcul des statistiques optimise les requêtes spatiales, offre un résumé des codes de classe et renvoie les valeurs présentes dans le fichier .las. Il allonge toutefois également la durée de traitement de l’outil. Si les fichiers .las obtenus ne sont pas destinés à être utilisés dans ArcGIS, vous pouvez désactiver le calcul des statistiques afin d’accélérer le traitement de l’outil.
Vous pouvez utiliser le paramètre Extraction Boundary (Limite d’extraction) pour découper le nuage de points en entrée et lui donner une forme irrégulière. Ce paramètre prend en charge une limite de polygone qui définit une zone d’étude contigüe (une entité surfacique simple couvrant une région relativement large, par exemple). Même si plusieurs polygones représentant des zones d’intérêt avoisinantes peuvent être fournis en entrée, l’entité de limite ne prend pas en charge les polygones qui représentent un grand nombre de petites entités (des arbres ou des bâtiments, par exemple). Plusieurs polygones sont fusionnés de manière à découper correctement le nuage de points en entrée. Évitez donc de spécifier une entité de limite contenant de nombreux petits polygones, au risque de ralentir les performances.

Etiqueter	Explication	Type de données
Nuage de points en entrée	Jeu de données LAS, paquetage de couche de scènes de nuage de points (fichier .slpk) ou service de nuage de points I3S qui sont extraits. Pour pouvoir traiter un service de nuage de points I3S, sa propriété d’exportation doit être activée.	LAS Dataset Layer; Scene Layer; File
Dossier cible	Dossier existant dans lequel les fichiers au format LAS en sortie seront enregistrés.	Folder
Etendue de traitement (Facultatif)	Étendue des données qui seront évaluées. Current Display Extent (Étendue actuellement affichée) : l’étendue repose sur la carte ou scène active. Draw Extent (Dessiner l’étendue) : l’étendue est basée sur un rectangle dessiné sur la carte ou dans la scène. Extent of a Layer (Étendue d’une couche) : l’étendue repose sur une couche de carte active. Choisissez une couche disponible ou utilisez l’option Étendue des données dans toutes les couches. Chaque couche de carte comporte les options suivantes : All Features (Toutes les entités) : étendue de toutes les entités. Selected Features (Entités sélectionnées) : étendue des entités sélectionnées. Visible Features (Entités visibles) : étendue des entités visibles. Browse (Parcourir) : l’étendue repose sur un jeu de données existant. Intersection of Inputs (Intersection des entrées) : l’étendue repose sur l’étendue d’intersection de toutes les entrées. Union of Inputs (Union des entrées) : l’étendue est basée sur l’étendue combinée de toutes les entrées. Clipboard (Presse-papiers) : l’étendue peut être copiée depuis et vers le Presse-papiers. Copy Extent (Copier l’étendue) : copie l’étendue et le système de coordonnées dans le Presse-papiers. Paste Extent (Coller l’étendue) : colle l’étendue et les coordonnées depuis le Presse-papiers. Si le Presse-papiers n’inclut pas de système de coordonnées, l’étendue utilise celui de la carte. Reset Extent (Réinitialiser l’étendue) : la valeur par défaut de l’étendue est rétablie. Lorsque les coordonnées sont saisies manuellement, elles doivent être des valeurs numériques incluses dans le système de coordonnées de la carte active. La carte peut utiliser des unités d’affichage différentes de celles des coordonnées saisies. Utilisez le signe moins pour les coordonnées sud et ouest.	Extent
Limite d'extraction (Facultatif)	Limite de polygone utilisée pour découper le nuage de points en entrée. Cette limite doit représenter une zone d’étude primaire généralement définie par un polygone contigu, mais elle peut également être composée de plusieurs polygones si elle représente une zone d’étude courante avec une interruption spatiale correspondante.	Feature Layer
Traiter l'intégralité des fichiers LAS qui intersectent l'étendue (Facultatif)	Indique comment l’étendue de traitement est appliquée. Activé—If any portion of a `.las` file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Décoché—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Suffixe du nom de fichier en sortie (Facultatif)	Texte qui sera ajouté au nom de chaque fichier `.las` en sortie. Le nom de base de chaque fichier est hérité du fichier source et est suivi du suffixe indiqué dans ce paramètre.	String
Supprimer les enregistrements de longueur variable (Facultatif)	Détermine si les enregistrements de longueur variable seront supprimés. Chaque fichier `.las` peut contenir un ensemble d’enregistrements de longueur variable qui ont été ajoutés par le logiciel qui l’a produit. Généralement, seul le logiciel d’origine est en mesure de comprendre ces enregistrements. À moins que les données LAS en sortie ne soient destinées à être traitées par une application qui comprend ces informations, la conservation des enregistrements de longueur variable n’apporte aucune valeur ajoutée. La suppression des enregistrements de longueur variable peut permettre d’économiser beaucoup d’espace disque selon leur taille totale et le nombre de fichiers correspondants. Activé—The additional variable length records will be removed from the `.las` files. Décoché—Any data stored in the processed `.las` file's variable length records will not be removed and will remain in the extracted files. This is the default.	Boolean
Réorganiser les points (Facultatif)	Indique si les points dans les fichiers `.las` ou `.zlas` sont réorganisés pour optimiser les performances de lecture et de mise à jour de la classification du nuage de points. Activé—The order of points will be rearranged into spatial clusters that optimize reading the data. Rearranged points can improve the performance of subsequent operations that are performed on the point cloud. This is the default. Décoché—The order of points will not be rearranged .	Boolean
Calculer les statistiques (Facultatif)	Détermine si des statistiques sont calculées pour les fichiers `.las` référencés par le jeu de données LAS. Le calcul des statistiques fournit un index spatial pour chaque fichier `.las`, ce qui améliore les performances d’analyse et d’affichage. Les statistiques améliorent également l’expérience de filtrage et de symbologie en limitant l’affichage des attributs LAS (par exemple, les codes de classification et les informations renvoyées) aux valeurs présentes dans le fichier `.las`. Activé—Statistics will be computed. This is the default. Décoché—Statistics will not be computed.	Boolean
Jeu de données LAS en sortie (Facultatif)	Jeu de données LAS en sortie qui fait référence aux nouveaux fichiers `.las` créés.	LAS Dataset
Compression (Facultatif)	Indique si le fichier `.las` en sortie est au format compressé ou au format LAS standard. Same As Input—The compression will be the same as the input. This option is only available when the input is a LAS dataset, and it is the default in that case. No Compression—The output will be in the standard LAS format (`.las` file). This is the default when the input is a point cloud scene layer. zLAS Compression*—Output `.las` files will be compressed in the zLAS format.	String

Sortie dérivée

Etiqueter	Explication	Type de données
Dossier en sortie	Dossier dans lequel les fichiers `.las` seront écrits.	Folder

arcpy.3d.ExtractLas(in_las_dataset, target_folder, {extent}, {boundary}, {process_entire_files}, {name_suffix}, {remove_vlr}, {rearrange_points}, {compute_stats}, {out_las_dataset}, {compression})

Nom	Explication	Type de données
in_las_dataset	Jeu de données LAS, paquetage de couche de scènes de nuage de points (fichier .slpk) ou service de nuage de points I3S qui sont extraits. Pour pouvoir traiter un service de nuage de points I3S, sa propriété d’exportation doit être activée.	LAS Dataset Layer; Scene Layer; File
target_folder	Dossier existant dans lequel les fichiers au format LAS en sortie seront enregistrés.	Folder
extent (Facultatif)	Étendue des données qui seront évaluées. `MAXOF` : l’étendue maximale de toutes les entrées est utilisée. `MINOF` : l’étendue minimale commune à toutes les entrées est utilisée. `DISPLAY` : l’étendue est égale à l’affichage visible. Nom de la couche : l’étendue de la couche spécifiée est utilisée. `Extent` object : l’étendue de l’objet spécifié est utilisée. Chaîne délimitée par des espaces de coordonnées géographiques : l’étendue de la chaîne spécifiée est utilisée. Les coordonnées sont exprimées dans l’ordre x-min, y-min, x-max, y-max.	Extent
boundary (Facultatif)	Limite de polygone utilisée pour découper le nuage de points en entrée. Cette limite doit représenter une zone d’étude primaire généralement définie par un polygone contigu, mais elle peut également être composée de plusieurs polygones si elle représente une zone d’étude courante avec une interruption spatiale correspondante.	Feature Layer
process_entire_files (Facultatif)	Indique comment l’étendue de traitement est appliquée. `PROCESS_ENTIRE_FILES`—If any portion of a `.las` file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. `PROCESS_EXTENT`—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
name_suffix (Facultatif)	Texte qui sera ajouté au nom de chaque fichier `.las` en sortie. Le nom de base de chaque fichier est hérité du fichier source et est suivi du suffixe indiqué dans ce paramètre.	String
remove_vlr (Facultatif)	Détermine si les enregistrements de longueur variable seront supprimés. Chaque fichier `.las` peut contenir un ensemble d’enregistrements de longueur variable qui ont été ajoutés par le logiciel qui l’a produit. Généralement, seul le logiciel d’origine est en mesure de comprendre ces enregistrements. À moins que les données LAS en sortie ne soient destinées à être traitées par une application qui comprend ces informations, la conservation des enregistrements de longueur variable n’apporte aucune valeur ajoutée. La suppression des enregistrements de longueur variable peut permettre d’économiser beaucoup d’espace disque selon leur taille totale et le nombre de fichiers correspondants. `REMOVE_VLR`—The additional variable length records will be removed from the `.las` files. `MAINTAIN_VLR`—Any data stored in the processed `.las` file's variable length records will not be removed and will remain in the extracted files. This is the default.	Boolean
rearrange_points (Facultatif)	Indique si les points dans les fichiers `.las` ou `.zlas` sont réorganisés pour optimiser les performances de lecture et de mise à jour de la classification du nuage de points. `REARRANGE_POINTS`—The order of points will be rearranged into spatial clusters that optimize reading the data. Rearranged points can improve the performance of subsequent operations that are performed on the point cloud. This is the default. `MAINTAIN_POINTS`—The order of points will not be rearranged .	Boolean
compute_stats (Facultatif)	Détermine si des statistiques sont calculées pour les fichiers `.las` référencés par le jeu de données LAS. Le calcul des statistiques fournit un index spatial pour chaque fichier `.las`, ce qui améliore les performances d’analyse et d’affichage. Les statistiques améliorent également l’expérience de filtrage et de symbologie en limitant l’affichage des attributs LAS (par exemple, les codes de classification et les informations renvoyées) aux valeurs présentes dans le fichier `.las`. `COMPUTE_STATS`—Statistics will be computed. This is the default. `NO_COMPUTE_STATS`—Statistics will not be computed.	Boolean
out_las_dataset (Facultatif)	Jeu de données LAS en sortie qui fait référence aux nouveaux fichiers `.las` créés.	LAS Dataset
compression (Facultatif)	Indique si le fichier `.las` en sortie est au format compressé ou au format LAS standard. `SAME_AS_INPUT`—The compression will be the same as the input. This option is only available when the input is a LAS dataset, and it is the default in that case. `NO_COMPRESSION`—The output will be in the standard LAS format (`*.las` file). This is the default when the input is a point cloud scene layer. `ZLAS`—Output `.las` files will be compressed in the zLAS format.	String

Sortie dérivée

Nom	Explication	Type de données
out_folder	Dossier dans lequel les fichiers `.las` seront écrits.	Folder

Exemple de code

Exemple 1 d'utilisation de l'outil ExtractLas (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

import arcpy
from arcpy import env

env.workspace = 'C:/data'
arcpy.ddd.ExtractLas('test.lasd', 'c:/lidar/subset', boundary='study_area.shp',
                     name_suffix='subset', remove_vlr=True,
                     rearrange_points='REARRANGE_POINTS',
                     out_las_dataset='extracted_lidar.lasd')

Exemple 2 d'utilisation de l'outil ExtractLas (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: Split Large LAS File
Description: Divides a large LAS file whose point distribution covers the full
             XY extent of the data into smaller files to optimize performance
             when reading lidar data.
****************************************************************************'''
# Import system modules
import arcpy
import tempfile
import math

in_las_file = arcpy.GetParameterAsText(0)
tile_width = arcpy.GetParameter(1) # double in LAS file's XY linear unit
tile_height = arcpy.GetParameter(2) # double in LAS file's XY linear unit
out_folder = arcpy.GetParameterAsText(3) # folder for LAS files
out_name_suffix = arcpy.GetParameterAsText(4) # basename for output files
out_lasd = arcpy.GetParameterAsText(5) # output LAS dataset

try:
    temp_lasd = arcpy.CreateUniqueName('temp.lasd', tempfile.gettempdir())
    arcpy.management.CreateLasDataset(in_las_file, temp_lasd,
                                      compute_stats='COMPUTE_STATS')
    desc = arcpy.Describe(temp_lasd)
    total_columns = int(math.ceil(desc.extent.width/tile_width))
    total_rows = int(math.ceil(desc.extent.height/tile_height))
    digits = int(math.log10(max(cols, rows))) + 1
    for row in range(1, total_rows+1):
        yMin = desc.extent.YMin + tile_height*(row-1)
        yMax = desc.extent.YMin + tile_height*(row)
        for col in range (1, total_columns+1):
            xMin = desc.extent.XMin + tile_width*(col-1)
            xMax = desc.extent.XMax + tile_width*(col)
            name_suffix = '_{0}_{1}x{2}'.format(out_name_suffix,
                                                str(row).zfill(digits),
                                                str(col).zfill(digits))
            arcpy.ddd.ExtractLas(temp_lasd, out_folder,
                                 arcpy.Extent(xMin, yMin, xMax, yMax),
                                 name_suffix=name_suffix,
                                 rearrange_points='REARRANGE_POINTS',
                                 compute_stats='COMPUTE_STATS')
    arcpy.env.workspace = out_folder
    arcpy.management.CreateLasDataset(arcpy.ListFiles('*{0}*.las'.format(out_name_suffix)),
                                      out_lasd, compute_stats='COMPUTE_STATS',
                                      relative_paths='RELATIVE_PATHS')
except arcpy.ExecuteError:
    print(arcpy.GetMessages())

Environnements

Espace de travail courant, Etendue, Système de coordonnées en sortie, Transformations géographiques

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
