Créer un jeu de données LAS (Outils de gestion des données)

Résumé

Crée un jeu de données LAS référençant un ou plusieurs fichiers *.las, *.zlas et *.laz ainsi que des entités de contrainte de surface.

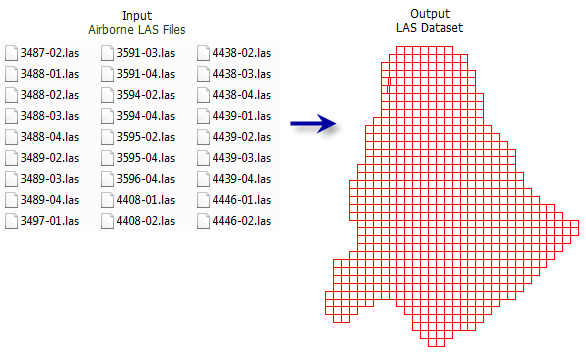

Illustration

Utilisation

• Le jeu de données LAS offre un moyen de visualiser, de gérer et d’analyser les collections de données de nuages de points stockées dans des fichiers LAS décompressés (*.las) et des variantes compressées (*.zlas et *.laz). Le jeu de données LAS fait référence aux fichiers en entrée dans lesquels il se trouve et permet d’utiliser une vaste collection de fichiers distincts via un même point d’accès qui peut optimiser l’expérience de rendu. Les fichiers compressés utilisent généralement environ 30 % de la taille de stockage des fichiers décompressés, ce qui en font une alternative appropriée pour gérer de grandes collections de données et l’archivage. Vous pouvez mettre à jour les codes de classe des fichiers .las et .zlas décompressés. Lorsque vous déterminez le format de fichier à utiliser, évaluez les formats en fonction des applications dans lesquelles ils seront utilisés.

  En savoir plus sur les types de données pris en charge par le jeu de données LAS

  Les fichiers ZLAS peuvent être créés à l’aide de tout outil qui crée des fichiers .las, notamment les suivants : [Convert LAS (Convertir LAS)] (../conversion/convert-las.yml), [Extract LAS (Extraire LAS)] (../3d-analyst/extract-las.yml), [Thin LAS (LAS fin)] (../3d-analyst/thin-las.yml), [Tile LAS (Tuile LAS)] (../3d-analyst/tile-las.yml) et [Project LAS (Projeter un LAS)] (project-las.yml). Les fichiers LAS peuvent être créés à l’aide de l’outil [Convert LAS (Convertir LAS)] (../conversion/convert-las.yml).

• Les entités de contrainte de surface permettent d'imposer des valeurs d'altitude dérivées d'entités représentant les caractéristiques de surface du jeu de données LAS.

• Chaque fichier LAS (*.las, *.zlas ou .laz) ajouté au jeu de données LAS est examiné pour déterminer si sa structure de fichiers respecte les spécifications ASPRS du format LAS. Les fichiers incorrectement créés ou corrompus ne peuvent pas être chargés. Si cela se produit, utilisez l’application CheckLAS d’Esri pour évaluer le fichier.

• Les spécifications ASPRS d’un fichier .las requièrent que le fichier contienne des informations de référence spatiale. Si ces informations sont manquantes ou qu’elles ne sont pas correctement définies, le fichier contient une référence spatiale inconnue et s’affiche dans le système de corrdonnées de la carte. Si la référence spatiale correcte est connue, utilisez l’outil Definie Projection (Définir une projection) ou Create LAS Dataset (Créer un jeu de données LAS) avec le paramètre Create PRJ For LAS Files (Créer des fichiers PRJ pour les fichiers LAS) défini sur All LAS File or Files (Tous les fichiers LAS) avec Missing Spatial References (Fichiers sans référence spatiale).

  En savoir plus sur le mode de stockage et de modification des informations sur le système de coordonnées LAS

• Les étiquettes de code de classe fournies dans la couche du jeu de données LAS et les propriétés de catalogue reflètent les désignations de classe présentées dans les spécifications ASPRS LAS 1.4. Cette structure de classification est orientée pour les enquêtes lidar aériennes et se compose des classes suivantes :

  • Classes associées à des objets prédéfinis (par exemple, 2 représente le sol)

  • Classes dont les valeurs ne sont pas définies, mais qui sont réservées à une utilisation ultérieure par les spécifications ASPRS

  • Classes qui peuvent être allouées à tout autre objet

  Les filtres de points de la couche de jeu de données LAS, les options de mise à jour interactives et les étiquettes de symbologie par défaut reflètent les étiquettes de code de classe de la spécification de format LAS.

  En savoir plus sur la classification des points lidar.

• Si la norme LAS est applicable aux données, mais que les codes de classe ne la respecte pas, envisagez de modifier les désignations des classes conformément aux normes ASPRS LAS 1.4 afin que les données soient interprétées de manière cohérente. Les fichiers au format LAS 1.0 ne nécessitant pas de norme de classification, il est possible que les fournisseurs de données aient appliqué des codes de classification à des objets qui ne respectaient pas la norme introduite dans les formats LAS plus récents. Si les valeurs des codes de classe dans les données ne respectent pas la norme LAS, utilisez l’outil Change LAS Class Codes (Modifier les codes de classes LAS) pour les aligner sur la dernière structure de classification ASPRS.

• Dans la fenêtre Geoprocessing (Géotraitement), vous pouvez également spécifier le dossier en entrée en le sélectionnant dans l’Explorateur de fichiers et en le faisant glisser vers la zone de saisie du paramètre.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Fichiers LAS en entrée	Les fichiers au format LAS (*.las, .zlas et *.laz), les jeux de données LAS (*.lasd) et les répertoires contenant de tels fichiers qui seront ajoutés au jeu de données LAS en sortie. Lorsqu’un jeu de données LAS est fourni, la totalité de ses fichiers au format LAS référencés ayant des chemins valides seront ajoutés à la sortie. Dans la fenêtre Geoprocessing (Géotraitement), vous pouvez également spécifier le dossier en entrée en le sélectionnant dans l’Explorateur de fichiers et en le faisant glisser vers la zone de saisie du paramètre.	LAS Dataset Layer; File; Folder
Jeu de données LAS en sortie	Jeu de données LAS qui va être créé.	LAS Dataset
Inclure les sous-dossiers (Facultatif)	Indique si les fichiers au format LAS (.las, .zlas et .laz) résidant dans les sous-répertoires d’un dossier en entrée sont ajoutés au jeu de données LAS. Activé—Tous les fichiers au format LAS résidant dans les sous-répertoires d’un dossier en entrée sont ajoutés au jeu de données LAS. Décoché—Seuls les fichiers au format LAS qui se trouvent dans un dossier en entrée sont ajoutés au jeu de données LAS. Il s’agit de l’option par défaut.	Boolean
Contraintes de surface (Facultatif)	Les entités qui contribueront à la définition de la surface triangulée générée à partir du jeu de données LAS. Input Features (Entités en entrée) : entités dont la géométrie va être incorporée dans la surface triangulée du jeu de données LAS. Height Field (Champ de hauteur) : la source d’élévation des entités peut être déduite d’un champ numérique dans la table attributaire des entités ou de la géométrie en sélectionnant Shape.Z. Si aucune hauteur n’est nécessaire, indiquez le mot-clé <None> pour créer des entités sans valeur z, dont l’élévation sera interpolée à partir de la surface. Type : définit le rôle des entités dans la surface triangulée générée à partir du jeu de données LAS. Les options rigides ou malléables font référence à la représentation des tronçons d'entité sous la forme de ruptures de pente distinctes ou d'un changement graduel. Surface Feature Type (Type d’entité de surface) :- type de surface qui définit le mode d’incorporation de la géométrie de l’entité à la triangulation pour la surface. Les options rigides ou malléables font référence à la représentation des tronçons d'entité sous la forme de ruptures de pente distinctes ou d'un changement graduel. anchorpoints : points d’élévation qui ne seront pas affinés. Cette option est disponible uniquement pour une géométrie d'entités ponctuelles uniques. hardline ou softline : lignes de fracture qui appliquent une valeur de hauteur. hardclip ou softclip : jeu de données surfacique qui définit la limite du jeu de données LAS. harderase ou softerase : jeu de données surfacique qui définit des trous dans le jeu de données LAS. hardreplace ou softreplace : jeu de données surfacique qui définit des surfaces de hauteur constante. Colonnes de la table de valeurs : Input Features—The feature to be referenced by the LAS dataset. Height Field—The feature's elevation source can be derived from any numeric field in the feature's attribute table or the geometry by selecting Shape.Z. Type—Defines the feature's role in the triangulated surface generated from the LAS dataset.	Value Table
Système de coordonnées (Facultatif)	La référence spatiale qui sera attribuée au jeu de données LAS en sortie. Le système de coordonnées par défaut correspondra à la référence spatiale du premier fichier en entrée. Lorsqu’un système de coordonnées différent des fichiers en entrée est spécifié, les fichiers en entrée sont re-projetés dans le système de coordonnées du jeu de données LAS lors du traitement dans les opérations ultérieures. Lorsqu’un système de coordonnées différent des fichiers en entrée est spécifié, les fichiers en entrée sont re-projetés dans le système de coordonnées du jeu de données LAS lors du traitement dans les opérations ultérieures. Lorsque le système de coordonnées des fichiers sans référence spatiale est connu, il est possible de définir le système de coordonnées correct pour les fichiers en entrée en sélectionnant celui-ci dans ce paramètre et en définissant le paramètre Define Projection for LAS Files (Définir une projection pour les fichiers LAS) sur Files with Unknown Spatial Reference (Fichiers ayant une référence spatiale inconnue).	Coordinate System
Calculer les statistiques (Facultatif)	Indique si des statistiques et un index spatial seront calculés pour les fichiers en entrée. La présence de statistiques permet au filtrage de la couche du jeu de données LAS et aux options de symbologie de n’afficher que les valeurs d’attributs LAS qui existent dans les fichiers .las. Un fichier auxiliaire .lasx est créé pour chaque fichier .las. Activé—Les statistiques sont calculées. Décoché—Les statistiques ne sont pas calculées. Il s’agit de l’option par défaut.	Boolean
Stocker les chemins relatifs (Facultatif)	Spécifie si les données sources référencées par le jeu de données LAS utiliseront des chemins relatifs ou absolus. Les chemins relatifs peuvent être pratiques lorsque le jeu de données LAS et ses données associées vont être déplacés dans le système de fichiers à l’aide du même emplacement relatif. Activé—Les chemins relatifs vont être utilisés pour les données référencées par le jeu de données LAS. Décoché—Les chemins absolus vont être utilisés pour les données référencées par le jeu de données LAS. Il s’agit de l’option par défaut.	Boolean
Définir une projection pour les fichiers LAS	Indique si les systèmes de coordonnées des fichiers *.las, .zlas ou *.laz en entrée seront définis par un fichier .prj créé pour eux à l’aide de la référence spatiale dans le paramètre Coordinate System (Système de coordonnées). Le fichier .prj remplacera toutes les informations de référence spatiale stockées dans les fichiers au format LAS qui sont ajoutés au jeu de données LAS. Aucun fichier—Aucune .prj ne sera créé pour les fichiers *.las, .zlas ou*.laz en entrée. Il s’agit de l’option par défaut. Fichiers ayant une référence spatiale inconnue—Un fichier .prj sera créé pour les fichiers *.las, .zlas ou *.laz en entrée. Tous les fichiers—Un fichier .prj sera créé pour tous les fichiers *.las, .zlas ou *.laz en entrée.	String
Etendue de traitement (Facultatif)	L’étendue de traitement qui sera utilisée pour filtrer les fichiers qui sont ajoutés au jeu de données LAS. Tout fichier en entrée qui se trouve en dehors de cette étendue sera exclu du jeu de données LAS obtenu. Les fichiers qui chevauchent partiellement l’étendue peuvent être exclus si le paramètre Add only entirely contained files (Ajouter uniquement les fichiers entièrement contenus) est activé.	Extent
Limite de traitement (Facultatif)	L’entité de limite de polygone qui sera utilisée pour filtrer les fichiers qui sont ajoutés au jeu de données LAS. Tout fichier en entrée qui se trouve en dehors de cette limite sera exclu du jeu de données LAS obtenu. Les fichiers qui chevauchent partiellement la limite seront exclus si le paramètre Add only entirely contained files (Ajouter uniquement les fichiers entièrement contenus) est activé.	Feature Layer
Ajouter uniquement les fichiers entièrement contenus (Facultatif)	Indique si les fichiers en entrée qui sont ajoutés au jeu de données LAS doivent être intégralement ou partiellement contenus dans l’étendue de traitement et la limite de traitement. Activé—Seuls les fichiers entièrement contenus dans l’étendue de traitement et la limite de traitement seront ajoutés au jeu de données LAS. Décoché—Tous les fichiers qui intersectent l’étendue de traitement et la limite de traitement seront ajoutés au jeu de données LAS. Il s’agit de l’option par défaut.	Boolean

Environnements

Espace de travail courant, Système de coordonnées en sortie

Informations de licence

• Basic: Nécessite 3D Analyst ou Spatial Analyst
• Standard: Oui
• Advanced: Oui
