Extraire les bâtiments LOD2 (Outils 3D Analyst)

Résumé

Crée des modèles 3D de bâtiments en utilisant leurs emprises surfaciques et une source de hauteur basée sur un raster ou un nuage de points.

Illustration

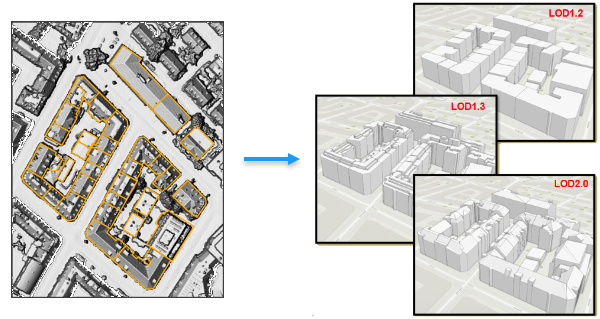

Illustration de l’outil Extract LOD2 Buildings (Extraire les bâtiments LOD2)

Ces données sont fournies avec l’aimable autorisation de la ville de Zurich.

Utilisation

  • Les caractéristiques des modèles de bâtiment en sortie sont décrites par le concept Niveaux de détail (LOD) dans la norme CityGML. L’outil prend en charge la génération de LOD 1.2, LOD 1.3 et LOD 2.0. Modèles LOD 1.x utilisant une représentation plate du toit ; les modèles LOD 2.x capturent la pente et l’orientation directionnelle du toit.

  • Les polygones d’emprise de bâtiment doivent être alignés avec le profil d’élévation de la structure dans la source de hauteur. Les défauts d’alignement entre l’emprise et la source de hauteur peuvent fausser les entités en sortie.

  • Chaque emprise de bâtiment doit représenter une structure contiguë sans polygones superposés. Les polygones superposés qui appartiennent au même bâtiment et qui peuvent être utilisés pour représenter des structures sur le toit doivent être exclus de l’emprise en exécutant l’outil Dissolve (Fusionner).

  • Lorsqu’une couche de jeu de données LAS est utilisée en tant que source de hauteur, l’outil respecte les filtres de points appliqués à la couche. Les points au sol et de bâtiment du jeu de données LAS doivent être inclus dans les filtres de couche. Il n’est pas nécessaire que les données Lidar soient classées, mais si les points sont classés, le fait de les filtrer peut améliorer la qualité du résultat et le temps de traitement. Utilisez l’outil [Classify LAS Ground (Classer le sol LAS)] pour classer les points au sol et utilisez l’outil [Classify LAS Building (Classer des bâtiments LAS)] pour classer les points de toit des bâtiments. Le jeu de données LAS obtenu peut ensuite être filtré sur les classes 2 et 6, afin d’utiliser uniquement les données correspondant aux toits des bâtiments et à l’altitude pour générer les bâtiments en sortie.

  • Si la source hauteurs en entrée comporte beaucoup de données superflues, pensez à augmenter le niveau de lissage pour limiter les distorsions dans les bâtiments 3D en sortie.

  • Cet outil utilise le traitement parallèle pour améliorer les performances en divisant les bâtiments générés sur plusieurs cœurs. Vous pouvez contrôler le nombre de cœurs utilisés à l’aide du paramètre d’environnement Parallel Processing Factor (Facteur de traitement parallèle). Par défaut, cet outil utilise tous les cœurs disponibles. Pour modifier le nombre de cœurs, indiquez le nombre exact de cœurs ou un pourcentage des cœurs du CPU qui seront engagés.

Paramètres

Etiqueter Explication Type de données

Source hauteurs en entrée

Le raster, le jeu de données mosaïque ou la couche de jeu de données LAS qui fournit les informations de hauteur pour les bâtiments en cours de modélisation. Si l’entrée est un jeu de données LAS, les points filtrés de la couche seront traités. Il est important d’inclure à la fois les points au sol et les points des bâtiments dans les filtres de couche du jeu de données LAS.

Raster Layer; Mosaic Layer; LAS Dataset Layer

Emprises de bâtiments en entrée

Entités surfaciques qui représentent l’emprise des bâtiments qui sera extraite.

Feature Layer

Classe d’entités multipatch en sortie

Entités multipatch en sortie qui contiendront les modèles de bâtiments 3D.

Feature Class

Niveau de détail

(Facultatif)

Indique le niveau de détail qui sera utilisé pour générer le toit dans les modèles de bâtiments. Chaque bâtiment s’étend du toit au niveau du sol environnant.

  • LOD1.2—The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the entire building.

  • LOD1.3—The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the element.

  • LOD2.0—The slope and directional orientation of the building rooftop and its larger elements will be represented. This is the default.

String

Niveau de lissage

(Facultatif)

Valeur comprise entre 0,0 et 1,0 qui détermine dans quelle mesure les détails du bâtiment seront conservés ou généralisés. Une valeur plus élevée générera une sortie plus simple, tandis qu’une valeur plus faible sera plus à même d’extraire les sous-éléments d’un bâtiment. Une valeur plus élevée peut aider à réduire l’impact du bruit dans la source d’élévation fournie dans le paramètre Input Height Source (Source hauteurs en entrée). La valeur par défaut est 0,5.

Double

Exactitude de l’extraction

(Facultatif)

Indique l’exactitude maximale du modèle de bâtiment généré.

  • Low—A broader tolerance for the resulting 3D models will be used, which may lose some details in the building. This option has the shortest processing time.

  • Medium—A balance between building model accuracy and processing time will be used. This is the default.

  • High—The highest accuracy for the resulting 3D models will be used. This option will extend the overall processing time.

String

Environnements

Espace de travail courant, Système de coordonnées en sortie, Transformations géographiques, Mot-clé CONFIG en sortie, Domaine M en sortie, Domaine XY en sortie, Domaine Z en sortie, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Etendue, Validation automatique, Facteur de traitement parallèle

Informations de licence

  • Basic: Nécessite 3D Analyst
  • Standard: Nécessite 3D Analyst
  • Advanced: Nécessite 3D Analyst
