LAS vers multi-points (Outils 3D Analyst)

Résumé

Crée des entités multi-points à l'aide d'un ou plusieurs fichiers LIDAR.

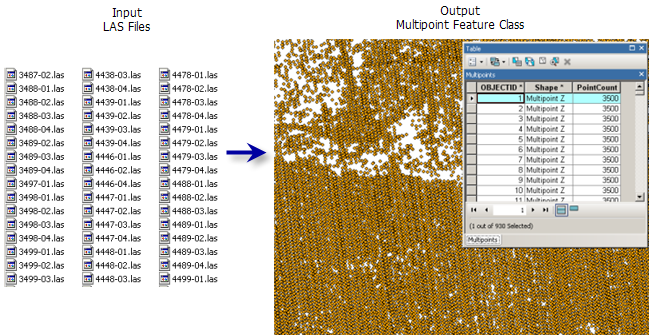

Illustration

Illustration de l’utilisation de l’outil LAS To Multipoint (LAS vers multi-points)

Utilisation

Cet outil prend en charge les versions 1.0 à 1.4 des fichiers ZLAS et LAS.
Les étiquettes de code de classe fournies dans la couche du jeu de données LAS et les propriétés de catalogue reflètent les désignations de classe présentées dans les spécifications ASPRS LAS 1.4. Cette structure de classification est orientée pour les enquêtes lidar aériennes et se compose des classes suivantes :
- Classes associées à des objets prédéfinis (par exemple, 2 représente le sol)
- Classes dont les valeurs ne sont pas définies, mais qui sont réservées à une utilisation ultérieure par les spécifications ASPRS
- Classes qui peuvent être allouées à tout autre objet
Les filtres de points de la couche de jeu de données LAS, les options de mise à jour interactives et les étiquettes de symbologie par défaut reflètent les étiquettes de code de classe de la spécification de format LAS.

En savoir plus sur la classification des points lidar.
Le format LAS prend en charge le stockage de nombreux attributs prédéfinis pour chaque point Lidar. Si vous ne savez pas quels attributs sont disponibles avec une collection donnée de fichiers LAS, utilisez un jeu de données LAS pour examiner les propriétés des fichiers LAS.
Lorsque vous chargez plusieurs attributs LAS dans une base de données Oracle, vous devez vous assurer que tous les mots-clés DBTUNE du paramètre attribute_binary sont définis pour utiliser de grands objets binaires (BLOB), et non LONGRAW. Les attributs LAS sont chargés en tant que BLOB, et Oracle ne prend pas en charge plusieurs BLOB dans les tables LONGRAW. Si vous avez besoin d'aide, consultez votre administrateur de base de données Oracle.

Etiqueter	Explication	Type de données
Entrée	Fichiers LAS ou ZLAS qui seront importés dans une classe d'entités multi-points. Si un dossier est spécifié, tous les fichiers LAS qui se trouvent à l'intérieur seront importés. Dans la fenêtre Geoprocessing (Géotraitement), vous pouvez également spécifier le dossier en entrée en le sélectionnant dans l’Explorateur de fichiers et en le faisant glisser vers la zone de saisie du paramètre.	Folder; File
Classe d’entités en sortie	Classe d’entités qui va être produite.	Feature Class
Espacement moyen des points	Distance 2D moyenne entre les points dans les fichiers en entrée. Vous pouvez utiliser une approximation. Si des zones ont été échantillonnées à différentes densités, spécifiez l'espacement le plus petit. La valeur doit être entrée dans les unités de projection du système de coordonnées en sortie.	Double
Codes de classes (Facultatif)	Codes de classification utilisés en tant que filtre de requête pour les points de données LAS. Les valeurs valides sont comprises entre 0 et 255. Par défaut, aucun filtre n'est appliqué.	Long
Valeurs renvoyées (Facultatif)	Valeurs renvoyées qui serviront à filtrer les points LAS importés dans des entités multi-points. Tous les retours—N’importe quel retour Premier retour—1 Deuxième retour—2 Troisième retour—3 Quatrième retour—4 Cinquième retour—5 Sixième retour—6 Septième retour—7 Huitième retour—8 Dernier retour—Dernier retour	String
Noms d’attribut en entrée (Facultatif)	Propriétés du point LAS dont les valeurs seront stockées dans des champs de grands objets binaires (BLOB) dans la table attributaire de la sortie. Si les entités obtenues sont destinées à participer à un jeu de données de MNT, les attributs stockés peuvent servir à symboliser le MNT. La colonne Name (Nom) indique le nom du champ qui sera utilisé pour stocker les attributs spécifiés. Les propriétés LAS suivantes sont prises en charge : Colonnes de la table de valeurs : Keyword—The LAS point properties whose values will be stored in binary large object (BLOB) fields in the attribute table of the output. Intensity—The intensity property will be stored. Return number—The return number property will be stored. Number of returns per pulse—The number of returns per pulse property will be stored. Scan direction flag—The scan direction flag property will be stored. Edge of flightline—The edge of flightline property will be stored. Classification—The classification property will be stored. Scan angle rank—The scan angle rank property will be stored. File marker—The file marker property will be stored. User data value—The user data value property will be stored. GPS time—The GPS time property will be stored. Red band—The red band property will be stored. Green band—The green band property will be stored. Blue band—The blue band property will be stored. Name—The name of the field that will be used to store the specified attributes.	Value Table
Système de coordonnées (Facultatif)	Système de coordonnées du fichier LAS en entrée.	Coordinate System
Suffixe de fichier (Facultatif)	Suffixe des fichiers qui seront importés à partir d’un dossier en entrée. Ce paramètre est requis lorsqu'un dossier est spécifié en entrée.	String
Facteur Z (Facultatif)	Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1, qui laisse les valeurs d'altitude inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée.	Double
Inclure les sous-dossiers (Facultatif)	Passe en revue les sous-dossiers lorsqu'un dossier en entrée contenant des données est sélectionné dans un répertoire de sous-dossiers. La classe d'entités en sortie est générée avec une ligne pour chaque fichier rencontré dans la structure de répertoires. Activé—Tous les fichiers LAS résidant dans les sous-répertoires d'un dossier en entrée sont convertis en entités multi-points. Décoché—Seuls les fichiers LAS trouvés dans un dossier en entrée sont convertis en entités multi-points. Il s’agit de l’option par défaut.	Boolean

arcpy.3d.LASToMultipoint(input, out_feature_class, average_point_spacing, {class_code}, {return}, {attribute}, {input_coordinate_system}, {file_suffix}, {z_factor}, {folder_recursion})

Nom	Explication	Type de données
input [input,...]	Fichiers LAS ou ZLAS qui seront importés dans une classe d'entités multi-points. Si un dossier est spécifié, tous les fichiers LAS qui se trouvent à l'intérieur seront importés. Dans la fenêtre Geoprocessing (Géotraitement), vous pouvez également spécifier le dossier en entrée en le sélectionnant dans l’Explorateur de fichiers et en le faisant glisser vers la zone de saisie du paramètre.	Folder; File
out_feature_class	Classe d’entités qui va être produite.	Feature Class
average_point_spacing	Distance 2D moyenne entre les points dans les fichiers en entrée. Vous pouvez utiliser une approximation. Si des zones ont été échantillonnées à différentes densités, spécifiez l'espacement le plus petit. La valeur doit être entrée dans les unités de projection du système de coordonnées en sortie.	Double
class_code [class_code,...] (Facultatif)	Codes de classification utilisés en tant que filtre de requête pour les points de données LAS. Les valeurs valides sont comprises entre 0 et 255. Par défaut, aucun filtre n'est appliqué.	Long
return [return,...] (Facultatif)	Valeurs renvoyées qui serviront à filtrer les points LAS importés dans des entités multi-points. `ANY_RETURNS`—N’importe quel retour `1`—1 `2`—2 `3`—3 `4`—4 `5`—5 `6`—6 `7`—7 `8`—8 `LAST_RETURNS`—Dernier retour	String
attribute [[keyword, name],...] (Facultatif)	Propriétés du point LAS dont les valeurs seront stockées dans des champs de grands objets binaires (BLOB) dans la table attributaire de la sortie. Si les entités obtenues sont destinées à participer à un jeu de données de MNT, les attributs stockés peuvent servir à symboliser le MNT. La colonne Name (Nom) indique le nom du champ qui sera utilisé pour stocker les attributs spécifiés. Les propriétés LAS suivantes sont prises en charge : Colonnes de la table de valeurs : `Keyword`—The LAS point properties whose values will be stored in binary large object (BLOB) fields in the attribute table of the output. `INTENSITY`—The intensity property will be stored. `RETURN_NUMBER`—The return number property will be stored. `NUMBER_OF_RETURNS`—The number of returns per pulse property will be stored. `SCAN_DIRECTION_FLAG`—The scan direction flag property will be stored. `EDGE_OF_FLIGHTLINE`—The edge of flightline property will be stored. `CLASSIFICATION`—The classification property will be stored. `SCAN_ANGLE_RANK`—The scan angle rank property will be stored. `FILE_MARKER`—The file marker property will be stored. `USER_BIT_FIELD`—The user data value property will be stored. `GPS_TIME`—The GPS time property will be stored. `COLOR_RED`—The red band property will be stored. `COLOR_GREEN`—The green band property will be stored. `COLOR_BLUE`—The blue band property will be stored. `Name`—The name of the field that will be used to store the specified attributes.	Value Table
input_coordinate_system (Facultatif)	Système de coordonnées du fichier LAS en entrée.	Coordinate System
file_suffix (Facultatif)	Suffixe des fichiers qui seront importés à partir d’un dossier en entrée. Ce paramètre est requis lorsqu'un dossier est spécifié en entrée.	String
z_factor (Facultatif)	Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1, qui laisse les valeurs d'altitude inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée.	Double
folder_recursion (Facultatif)	Passe en revue les sous-dossiers lorsqu'un dossier en entrée contenant des données est sélectionné dans un répertoire de sous-dossiers. La classe d'entités en sortie est générée avec une ligne pour chaque fichier rencontré dans la structure de répertoires. `RECURSION`—Tous les fichiers LAS résidant dans les sous-répertoires d'un dossier en entrée sont convertis en entités multi-points. `NO_RECURSION`—Seuls les fichiers LAS trouvés dans un dossier en entrée sont convertis en entités multi-points. Il s’agit de l’option par défaut.	Boolean

Exemple de code

LASToMultipoint exemple 1 (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.LASToMultipoint("001.las", "Test.gdb/feature_dataset/sample_1", 1.5,
                        "2", "ANY_RETURNS", "INTENSITY", "Coordinate Systems"\
                        "/Projected Coordinate Systems/UTM/NAD 1983/NAD 1983 "\
                        "UTM Zone 17N.prj", "las", 1)

LASToMultipoint exemple 2 (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Environnements

Espace de travail courant, Système de coordonnées en sortie, Transformations géographiques, Etendue, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Mot-clé CONFIG en sortie, Validation automatique, Domaine XY en sortie, Domaine Z en sortie

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
